Name: Trener instalacji klimatyzacji typu Split z pompą ciepła
Brand: Bedo

Opis produktu – Trener instalacji klimatyzacji typu Split z pompą ciepła

Trener obsługi i awarii klimatyzacji typu split (AR-012) zawiera prawdziwy klimatyzator wyposażony w kilka modułów, których głównym celem jest ćwiczenie połączeń elektrycznych i mechanicznych systemu klimatyzacji. Trenażer jest również wykorzystywany do szkolenia w zakresie orurowania chłodniczego oraz testowania szczelności i ciśnienia

Dane techniczne

Warunki pracy
Temperatura wewnętrzna chłodzenia
- Górna granica: 32°C
- Dolna granica: 21°C
Temperatura zewnętrzna chłodzenia
- Górna granica: 52°C , 48°C
- Lower limit: 21°C
Temperatura wewnętrzna ogrzewania
- Upper limit: 27°C
Temperatura zewnętrzna ogrzewania
- Upper limit: 24°C
- Lower limit: -7°C
Air Conditioner 1. 5 HP Chłodzenie – Ogrzewanie
- Wydajność chłodzenia: 12000 ( BTU/H )
- Wydajność ogrzewania: 13300 ( BTU/H )
Zasilanie elektryczne
- Napięcie znamionowe: 220-240 VAC
- Prąd pracy: 5. 2 A

Zakres dostawy

Split A/C with Heat Pump Installation Trainer (AR – 012)
Hard Copy User manual

Opcje

Zawartość cyfrowa (BI-01)

Szczegóły techniczne

Trener został zaprojektowany w celu zapewnienia kompleksowego zrozumienia budowy i działania elektrycznych i mechanicznych połączeń klimatyzacji
Trener zapewnia zrozumienie cyklu chłodniczego i sposobu kontrolowania przepływu czynnika chłodniczego
Trener zapewnia testowanie szczelności i pomiar niskiego i wysokiego ciśnienia.

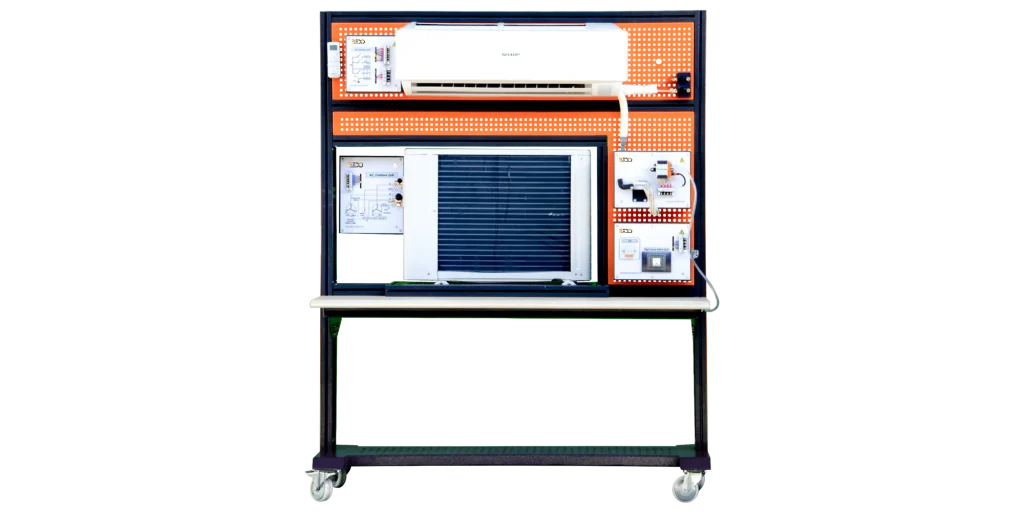

Trener składa się z solidnej ramy, która mieści jednostkę wewnętrzną i jednostkę zewnętrzną systemu klimatyzacji typu split, a także moduły eksperymentalne komponentów elektrycznych i mechanicznych klimatyzacji typu split.
Moduły eksperymentalne to moduł jednostki wewnętrznej, moduł jednostki zewnętrznej, połączenia ładowania freonu, moduł przełącznika poziomu, moduł przełącznika przeciążenia i zdalne sterowanie.
Trener umożliwia uczestnikom szkolenia mechaniczne i elektryczne połączenie jednostki zewnętrznej i wewnętrznej w celu zdobycia praktycznych umiejętności połączeń elektrycznych i mechanicznych związanych z systemami klimatyzacji
Jednostka wewnętrzna składa się z parownika, wentylatora i filtra oczyszczania powietrza wewnątrz komory. Jednostka ta jest również nazywana jednostką parującą.
Jednostka zewnętrzna składa się ze skraplacza, sprężarki, wentylatora, zaworu zwrotnego pompy ciepła, a także zaworu rozprężnego. Jednostka ta jest również nazywana jednostką skraplającą
Przełącznik poziomu służy do wykrywania poziomu wody i wysyłania sygnału do aktywacji pompy skroplin
Zawór zmiany kierunku pompy ciepła służy do zmiany kierunku przepływu czynnika chłodniczego. Odwracając przepływ czynnika chłodniczego, cykl chłodzenia pompy ciepła zmienia się z chłodzenia na ogrzewanie lub odwrotnie.
Urządzenie jest dostarczane z wyłącznikiem przeciążeniowym, a także włącznikiem / wyłącznikiem trenera.
Trener jest dostarczany z zestawem akcesoriów i narzędzi, które są wymagane w połączeniach.

Doświadczenia

Konstrukcja i komponenty komponentów klimatyzacji
- Sprężarka
- Kondensator
- Termostatyczny zawór rozprężny
- Parownik
Przedstawienie cyklu termodynamicznego w cyklu chłodniczym
Uczenie się różnych połączeń elektrycznych / mechanicznych, które są wymagane do instalacji. / mechanicznych, które są wymagane do zainstalowania klimatyzatora
Operacja układu chłodniczego / pompy ciepła
Poznanie prawidłowej metody ładowania i rozładowywania układu chłodniczego
Sprawdzenie wycieków czynnika chłodniczego w układzie AC
Czytać, zrozumienie, okablowanie i testowanie obwodów elektrycznych dla systemu klimatyzacji
