Name: Trener modeli alternatorów
Brand: Bedo

Trener modelu alternatora (BES108) został zaprojektowany w celu zapewnienia pełnej symulacji alternatora pojazdu, który jest głównym elementem układu ładowania pojazdu, który generuje energię elektryczną w pojeździe. Uczestnicy szkolenia mogą obserwować budowę, wewnętrzne części prawdziwego modelu alternatora samochodowego i jego mechanizm działania.

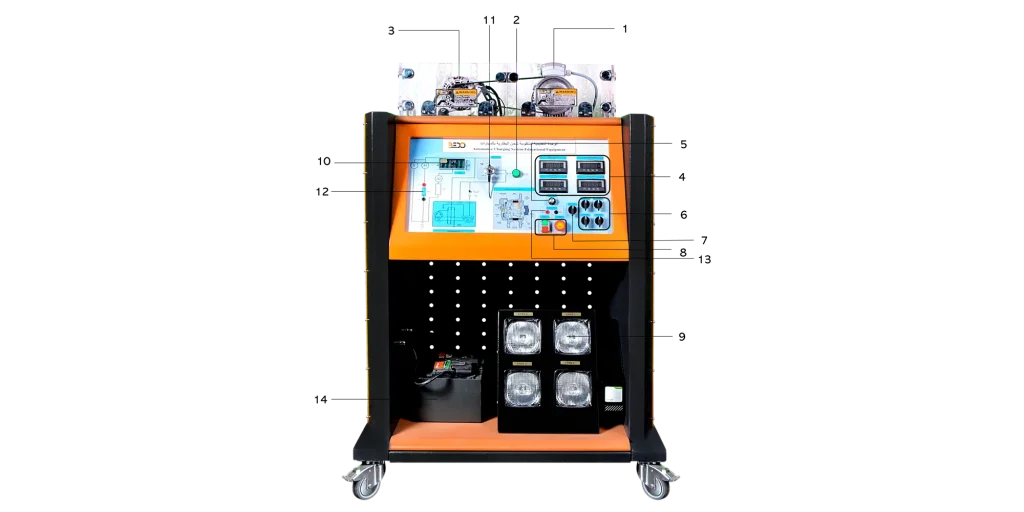

1 Silnik elektryczny 2 Lampka kontrolna modułu rozrusznika 3 Alternator 4 Wskaźniki prądu, napięcia i prędkości 5 Pokrętło regulacji prędkości (potencjometr) 6 Przełączniki obciążenia 7 Przełącznik akumulatora 8 Przełączniki robocze i awaryjne 9 Obciążenia elektryczne 10 Skrzynka bezpieczników 11 Przełącznik zapłonu 12 Zaciski akumulatora 13 Zaciski diody alternatora 14 Akumulator

Zakres dostawy

Trener modelu alternatora (BES108)
Twarda instrukcja obsługi

Opcje

Zawartość cyfrowa (BI01)

Szczegóły techniczne

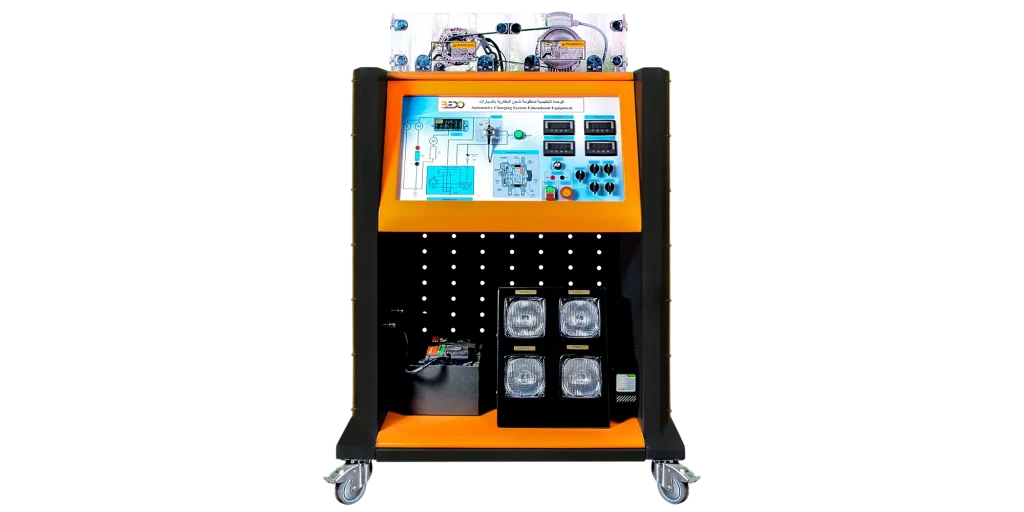

Jednostka edukacyjna została zaprojektowana z panelem przednim, który mieści wszystkie urządzenia niezbędne do działania
Na górze trenażera znajduje się alternator i silnik otoczone przezroczystą osłoną ochronną, która pozwala uczestnikowi szkolenia bezpiecznie obserwować eksperymenty.
Na dole trenażera znajdują się cztery różne obciążenia elektryczne i bateria.
Trener składa się z najważniejszego wyposażenia samochodowego systemu ładowania: alternatora, silnika elektrycznego i akumulatora.
Panel operacyjny ma wiele różnych elementów, w tym: przełączniki obciążenia, skrzynkę bezpieczników, przełącznik ładowarki akumulatora, wyłącznik zapłonu, wyświetlacze cyfrowe, lampki kontrolne akumulatora, potencjometr i lampkę akumulatora.
Zawiera również główny wyłącznik zasilania ON/OFF i wyłącznik awaryjny do odłączania trenażera w przypadku nieoczekiwanych zdarzeń.
Wyłącznik zapłonu służy do uruchamiania symulacji samochodu, który działa identycznie jak prawdziwy kluczyk, ponieważ łączy rozrusznik z akumulatorem, umożliwiając akumulatorowi wysłanie silnego impulsu elektrycznego do rozrusznika podczas uruchamiania samochodu.
Lampka kontrolna modułu rozrusznika jest dostarczana w celu wskazania stanu pracy modułu po włączeniu systemu.
Alternator służy do przekształcania energii mechanicznej w energię elektryczną, dzięki czemu akumulator może być ładowany i uzupełniany, podobnie jak inne elementy elektryczne w samochodzie.
Przełącznik akumulatora zapewnia możliwość podłączenia i odłączenia akumulatora w dowolnym momencie podczas eksperymentów.
Silnik elektryczny służy do symulacji ruchu obrotowego, który pochodziłby z silnika.
Prędkość silnika elektrycznego można kontrolować za pomocą pokrętła zamontowanego na przednim panelu modelu.
Trener został zaprojektowany z zaciskami dla akumulatora i diody alternatora do celów testowych.
Cztery cyfrowe wyświetlacze służą do wyświetlania wartości pomiarowych napięcia ładowania, prądu ładowania, prędkości obrotowej silnika i prądu obciążenia.
Urządzenie umożliwia podłączenie zewnętrznego multimetru.
Schematyczny schemat komponentów alternatora został zaprojektowany na przednim panelu trenażera.
Schemat ten zapewnia prezentację wewnętrznych części alternatora, takich jak cewka pola, koło pasowe, łożysko, twornik, regulator napięcia, stojan itp.
Dodatkowo schemat obwodu elektrycznego układu rozruchowego/ładowania został zaprojektowany po prawej stronie trenażera. Może to pomóc kursantom w nauce i analizie zasady działania systemu.
Wszystkie symbole, rysunki itp. są drukowane na trenażerze przy użyciu technologii ultrafioletowej na blachach aluminiowych, w pełnym kolorze i odpowiednich do zastosowań zewnętrznych (odporność na warunki atmosferyczne).

Eksperymenty

Identyfikacja elementów układu ładowania samochodowego i jego głównych części.
Test diody alternatora.
Obsługa alternatora.
Identyfikacja generatorów prądu przemiennego.
Odłączenie akumulatora.
