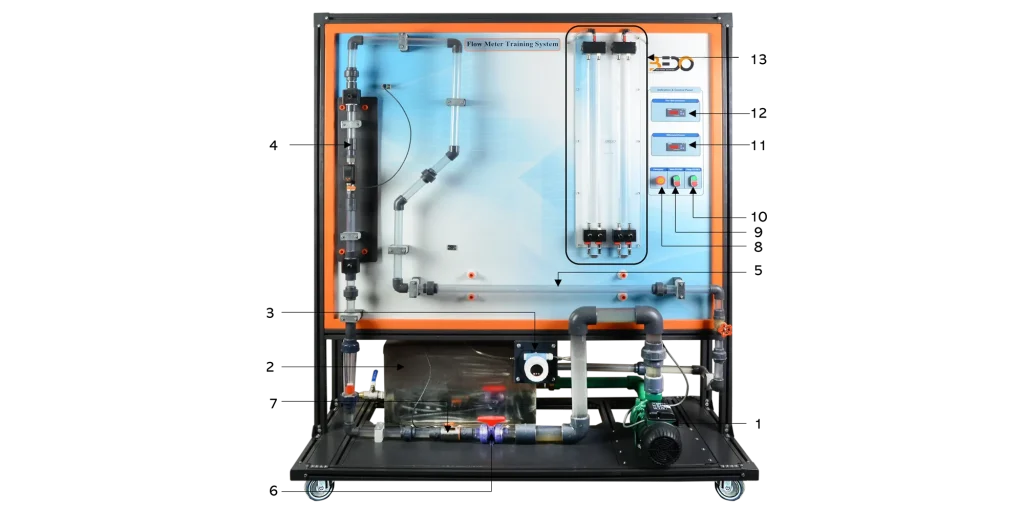

Trener przepływomierzy
Trener przepływomierzy

Trener przepływomierzy

Bedo
Kategorie:

Dodaj do zapytania

Kod producenta: (FM-027)

Opis produktu – Trener przepływomierzy

Trener przepływomierzy (FM-027) ma tendencję do demonstrowania różnych typów przepływomierzy stosowanych w pomiarach przepływu. Trenażer umożliwia również uczestnikom szkolenia porównanie różnych typów przepływomierzy i zasad ich działania.

Dane techniczne

  • Pompa
    • Przepływ: 4 ~ 17 m3/h.
    • Hmin: 6,2 m.
    • Hmax: 18,5 m.
    • Moc: 1 HP.
    • Napięcie: 220 – 240 V.
    • Prąd: 5,2 A.
    • Częstotliwość: 50 Hz.
    • Prędkość obrotowa: 2940 obr/min.
  • Czujnik różnicy ciśnień
    • Przyłącza procesowe: Gwinty.
    • Temperatura procesu: -40 do 85°C (-40 do 185°F).
    • Zakresy pomiarowe: 0,5mbar do 40bar (0,0072 do 600psi).
    • Dokładność: ±0,1%.
    • Temperatura otoczenia: -40°C…85°C (-40°F…185°F).
    • Ciśnienie procesowe absolutne / maks. limit nadciśnienia: 160 bar.
    • Zakres pomiaru ciśnienia: 10mbar…40bar (0,15…580psi).
  • Elektromagnetyczny czujnik natężenia przepływu
    • Lekkość: < 70 mm²/s (40 °C).
    • Temperatura otoczenia: -10 °C ~ 70 °C.
    • Ciśnienie znamionowe: 16 bar.
    • Napięcie robocze: 18 ~ 30 V DC.
    • Pobór prądu: 95 mA, (24 V).
    • Zakres pomiarowy: 0,2 ~ 100 l/min (0,01 ~ 6 m³/h).
    • Zakres pomiarowy: -20 °C ~ 80 °C.
    • Temperatura otoczenia: -10 °C ~ 60 °C.
    • Temperatura przechowywania: -25 °C ~ 80 °C.
  • Przetwornik przepływomierza kryzowego
    • Ciśnienie względne i różnicowe: 0 ~ 25 bar.
    • Temperatura średnia / otoczenia: – 15 ~ +85 °C.
    • Temperatura przechowywania: -40 ~ +85 °C.
  • Przepływomierz wirowy z wyświetlaczem
    • Temperatura średnia: -10 ~ 90 °C.
    • Ciśnienie znamionowe: 12 bar.
    • Zakres pomiarowy: 5 ~ 100 l/min (0,3 ~ 6 m³/h).
    • Dokładność [K]: ± 1.

Zakres dostawy

  • Trener przepływomierza (FM – 027)
  • Twarda kopia instrukcji obsługi

Opcje

Szczegóły techniczne

  • Trenażer służy do badania różnych zasad działania przepływomierzy.
  • Przepływomierze są dostarczane wraz z trenażerem jako akcesoria.
  • Używając trenażera, można porównać krzywe strat ciśnienia i dokładności różnych przepływomierzy, aby określić, który przepływomierz jest odpowiedni dla danego obszaru zastosowania.
  • Trenażer zawiera obieg wody składający się ze zbiornika wody, pompy i zaworu do regulacji natężenia przepływu, a także dwie pozycje pomiarowe do pionowej lub poziomej instalacji testowanych przepływomierzy.
  • Trener zawiera precyzyjny elektromagnetyczny czujnik natężenia przepływu, który jest używany jako odniesienie do kalibracji przepływomierzy.
  • Trener jest wyposażony w dwa podwójne manometry ciśnieniowe i czujnik różnicy ciśnień, aby móc określić straty ciśnienia różnych przepływomierzy.
  • Trener jest wyposażony w panel operacyjny, który zawiera główny włącznik / wyłącznik, wyłącznik awaryjny, przełącznik pracy pompy, cyfrowy wyświetlacz różnicy ciśnień (mbar) i cyfrowy wyświetlacz natężenia przepływu (litr na minutę).
  • Trener jest dostarczany z wężami do modułów przepływomierzy do rurek manometrów.
  • Moduły przepływomierzy dostarczane z trenerem to przepływomierz płytkowy z kryzą, przepływomierz z kryzą z przetwornikiem, rurka Pitota, rurka Venturiego, przepływomierz Vortex z wyświetlaczem cyfrowym i dysza pomiarowa.
  • Źródło napięcia stałego zapewnia zasilanie przepływomierzy.

Eksperymenty

  • Użycie różnych przepływomierzy
    • Różne przepływomierze i zasady ich działania.
    • Kalibracja różnych przepływomierzy.
    • Zależność położenia przepływomierzy.
    • Wykreślanie i porównywanie krzywych strat ciśnienia.
