Name: Trener rozwiązywania problemów z elektronicznym układem wtryskowym silnika wysokoprężnego
Brand: Bedo

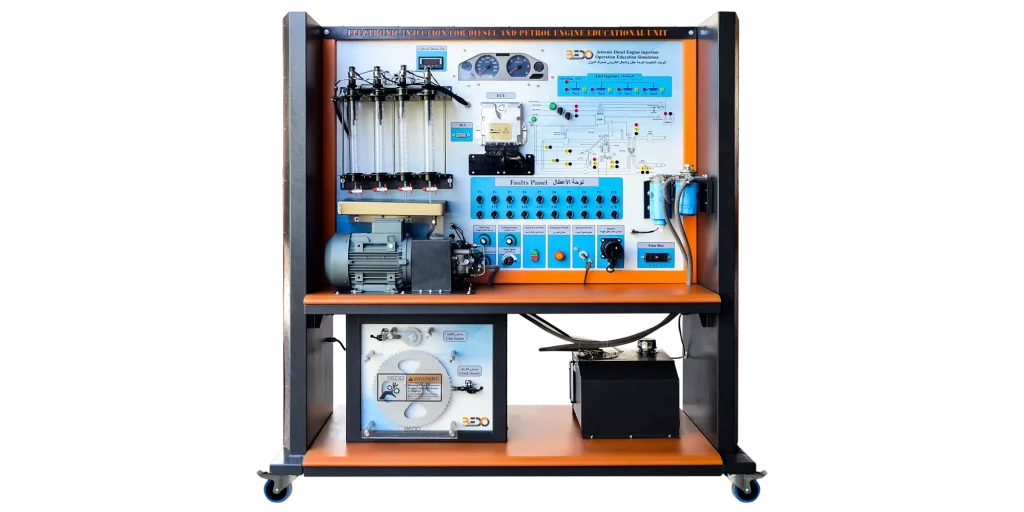

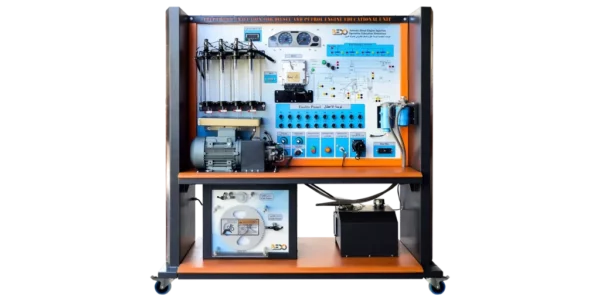

Elektroniczny trener rozwiązywania problemów z układem wtryskowym silnika wysokoprężnego (EFU106) umożliwia uczestnikom szkolenia zapoznanie się z elektronicznym układem wtryskowym silników wysokoprężnych. Trenażer jest samodzielną jednostką, która demonstruje pełny elektroniczny system zarządzania silnikiem wysokoprężnym za pomocą rzeczywistych komponentów w celu zbadania działania systemu. Jednostka edukacyjna jest również wyposażona w 20 przełączników usterek do symulacji najczęstszych usterek w celu zbadania objawów usterek i poprawy umiejętności diagnozowania usterek.

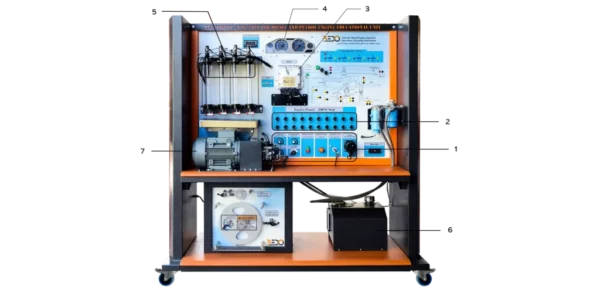

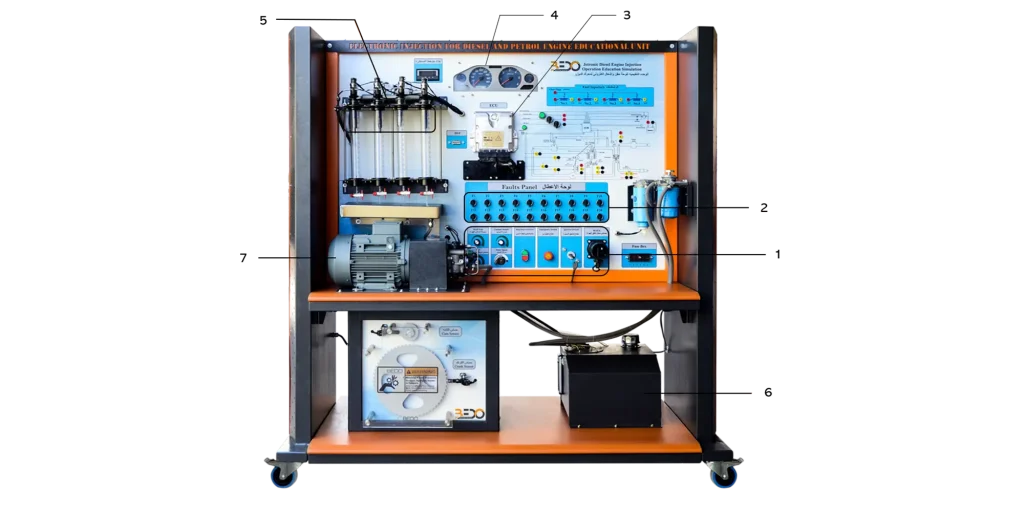

1 Przełączniki robocze. 2 Przełączniki awaryjne. 3 ECU. 4 Deska rozdzielcza. 5 Wtryskiwacze. 6 Zbiornik oleju napędowego. 7 Silnik elektryczny.

Zakres dostawy

Trenażer rozwiązywania problemów z elektronicznym układem wtryskowym silnika wysokoprężnego (EFU106)
Twarda kopia instrukcji obsługi

Opcje

Oprogramowanie do rozwiązywania problemów Bedo
- Wymagane do działania: PC
Zawartość cyfrowa (BI-01)

Szczegóły techniczne

Trenażer jest przeznaczony do demonstracji elektronicznego układu zapłonowego silnika wysokoprężnego.
Jednostka edukacyjna zawiera
- Przycisk obsługi trenażera.
- Przycisk awaryjny.
- Włącznik zapłonu z jego zaciskami.
- Port DLC
- Panel przełączników usterek.
- Tablica rozdzielcza.
- Filtr paliwa.
- Miernik ciśnienia szyny.
- ECU.
- Czujnik MFW.
- Czujnik prędkości obrotowej silnika.
- Skrzynka bezpieczników.
- Pokrętła symulacji temperatury silnika, czujnika powietrza i czujnika temperatury powietrza.
- Cztery wtryskiwacze wewnątrz probówek do symulacji komór spalania z zaworami do powrotu paliwa do zbiornika paliwa po wykonaniu eksperymentów.
Trener demonstruje również schemat obwodu elektrycznego układu wtryskowego silnika wysokoprężnego z wieloma zaciskami testowymi komponentów systemu, takich jak akumulator, czujnik korbowy, czujnik krzywki, czujnik temperatury silnika ECT, czujnik ciśnienia szyny paliwowej, czujnik temperatury paliwa, oprócz wielu zacisków.
Trener jest wyposażony w silnik elektryczny do symulacji efektu silnika i podłączony do pompy, która pompuje olej napędowy ze zbiornika oleju napędowego w dolnej części trenera do wtryskiwaczy.
Zbiornik oleju napędowego jest wyposażony we wskaźnik poziomu, który wskazuje poziom oleju napędowego wewnątrz zbiornika w dolnej części trenażera.
W dolnej części trenażera znajdują się dwa koła zębate obracane przez silnik elektryczny w celu symulacji wału krzywkowego i wału korbowego, w których zamontowane są czujniki krzywkowe i czujnik korbowy do pomiaru kątów obrotu i prędkości dwóch kół zębatych.
Oba koła zębate są pokryte przezroczystą osłoną, aby zapewnić ochronę przed obracającymi się częściami i ułatwić obserwację.
Trener jest dostarczany z 20 przełącznikami usterek, aby symulować objawy najczęstszych usterek systemów zarządzania silnikiem Diesla.

Eksperymenty

Badanie komponentów elektronicznego układu wtryskowego silnika wysokoprężnego.
Badanie wpływu czasu wtrysku paliwa.
Symulacja 20 typowych usterek systemu zarządzania silnikiem wysokoprężnym za pomocą oprogramowania, w tym
- Usterka akumulatora.
- Usterka przełącznika zapłonu.
- Usterka deski rozdzielczej.
- Usterka czujnika poziomu paliwa.
- Usterka pompy paliwa.
- Usterka przepustnicy.
- Usterka czujnika masowego przepływu powietrza.
- Usterka sygnału czujnika krzywki.
- Usterka sygnału czujnika korbowego.
- Usterka zasilania czujnika krzywki.
- Usterka zasilania czujnika korbowego.
- Usterka wtryskiwacza 1.
- Usterka wtryskiwacza 2.
- Usterka wtryskiwacza 3.
- Usterka wtryskiwacza 4.
- Usterka pedału gazu.
