Trener sieci rurowych
Trener sieci rurowych
Trener sieci rurowych

Trener sieci rurowych

Bedo
Kategorie:

Dodaj do zapytania

Kod producenta: (FM – 023)

Opis produktu – Trener sieci rurowych

Trener sieci rurowych (FM-023) ma na celu zademonstrowanie właściwości przepływu płynu w różnych strukturach i elementach rur. Urządzenie ilustruje wpływ zmiany średnicy rury na ciśnienie i przepływ przez określoną sieć.

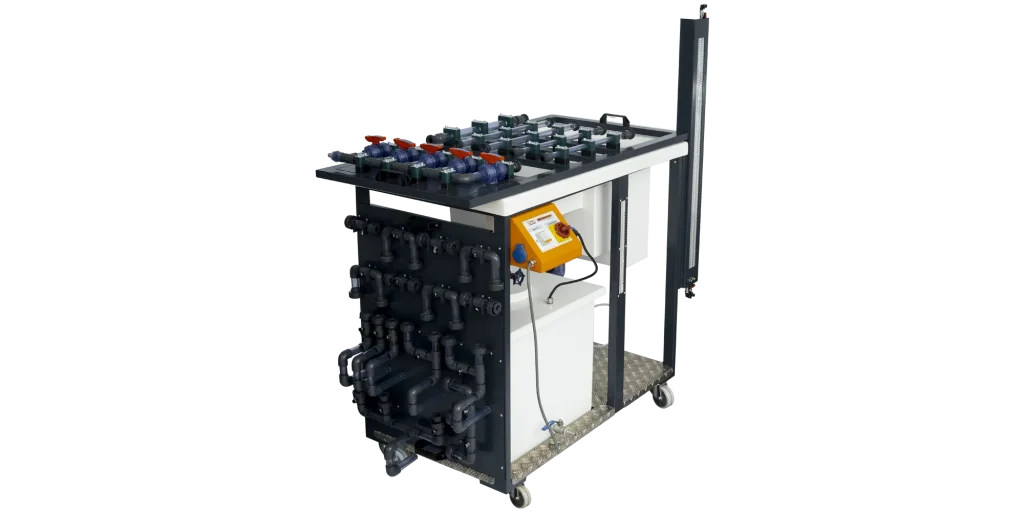

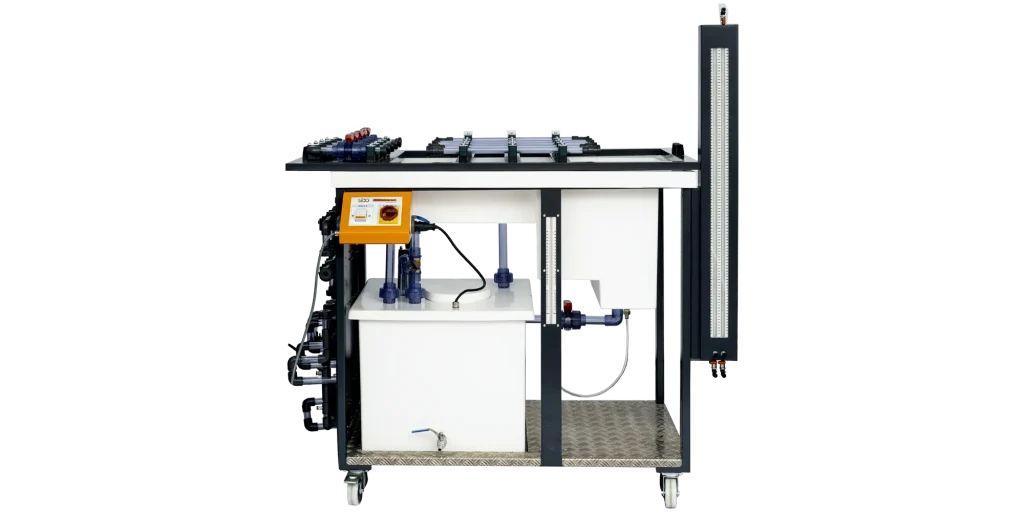

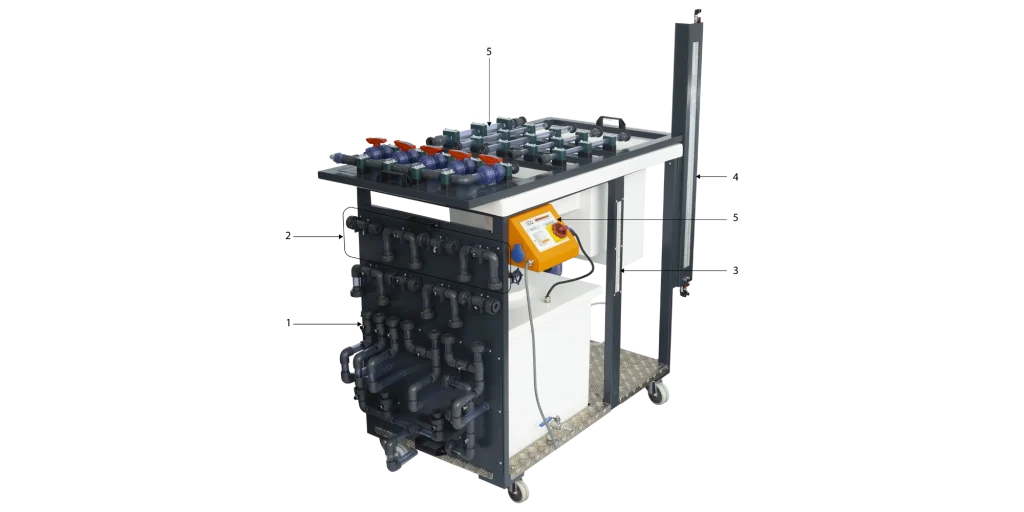

1 Panel z elementami rurowymi 2 Elementy rurowe. 3 Manometry dwururowe 4 Manometry dwururowe 5 Rura podwójna 6 Sekcje rur

Dane techniczne

  • Sieć rur, maks. natężenie przepływu: 4,8 m^3/h
  • Odcinki rur
    • 1x Ø 25×1,9mm
    • 2x Ø 20×1,6mm
    • 2x Ø 16×1,10mm
  • Zakresy pomiaru ciśnienia różnicowego: 0- 1bar & 0- 100mbar

Zakres dostawy

  • Pipe Networks Trainer (FM – 023)
  • Hard copy user manual

Opcje

Szczegóły techniczne

  • Trenażer służy do zilustrowania budowy różnych sieci rurowych, takich jak równoległe i szeregowe połączenia rur, ich rozgałęzianie i łączenie oraz badanie poszczególnych rur.
  • Trener zawiera pięć wstępnie zainstalowanych sekcji rur na górze, które są połączone w sieci rur za pomocą elementów rurowych oraz panel z elementami rurowymi.
  • Wszystkie komponenty, takie jak zbiornik, rury, elementy rurociągów oraz zawory i złączki są wykonane w całości z tworzywa sztucznego.
  • Poszczególne odcinki rur są odcinane za pomocą zaworów kulowych.
  • Trenażer umożliwia rejestrację i analizę strat ciśnienia w różnych rurach i elementach rurociągów podczas różnych eksperymentów.
  • Trener zawiera dwa manometry, które są używane w różnych zakresach pomiarowych do pomiaru różnicy ciśnień.
  • Trener ma własne źródło wody, a natężenie przepływu jest mierzone objętościowo.
  • Zamknięty obieg wody obejmuje zbiornik zasilający z pompą zanurzeniową.

Doświadczenia

  • Rejestracja krzywej kalibracyjnej dla różnych rozmiarów rur: strata ciśnienia w stosunku do natężenia przepływu.
  • Łączenie odcinków rur równolegle i badanie ich charakterystyk.
  • Łączenie odcinków rur szeregowo i badanie ich charakterystyk.
  • Łączenie rur w połączeniu szeregowym i równoległym oraz badanie ich charakterystyk.
  • Badanie zamkniętego rurociągu kołowego.
  • Pomiar różnicy ciśnień.
  • Badanie strat ciśnienia na różnych elementach rurociągu.
  • Zastosowanie podwojenia rur w istniejących sieciach w celu zwiększenia natężenia przepływu.
  • Charakterystyka przepływu wokół magistrali pierścieniowej oraz wpływ zmian w dostawach i odbiorze.
