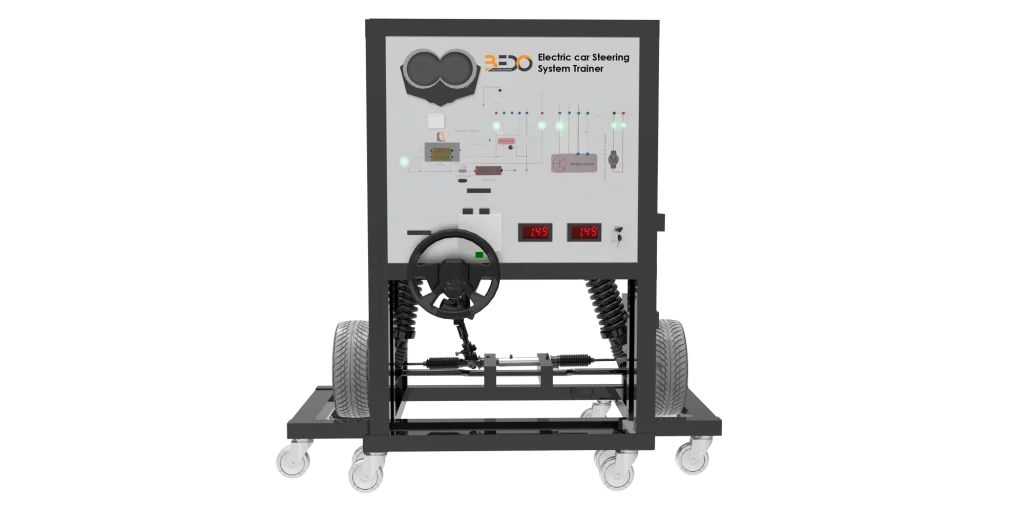

Trener wspomagania układu kierowniczego pojazdu elektrycznego

Dodaj do zapytania

Kod producenta: (EV114)

Opis produktu – Trener wspomagania układu kierowniczego pojazdu elektrycznego

Trener wspomagania układu kierowniczego pojazdu elektrycznego zawiera w pełni funkcjonalny układ kierowniczy pojazdu elektrycznego ze wszystkimi niezbędnymi komponentami. Trenażer ułatwia obserwację i zrozumienie działania elektrycznego układu wspomagania kierownicy oraz tego, w jaki sposób układ ten pomaga kierowcy precyzyjnie skręcać kołami pojazdu. Dodatkowo system jest w stanie nauczyć uczestników szkolenia umiejętności wyszukiwania usterek elektrycznego wspomagania układu kierowniczego przy użyciu dostarczonego oprogramowania do symulacji najczęstszych usterek systemu.

Zakres dostawy

  • Trener wspomagania kierownicy pojazdu elektrycznego (EV114).
  • Twarda instrukcja obsługi.

Opcje

Szczegóły techniczne

  • Urządzenie edukacyjne zawiera układ wspomagania kierownicy pojazdu elektrycznego zamontowany wewnątrz solidnej ramy.
  • Trener jest odpowiedni do nauczania teorii i konserwacji układów wspomagania kierownicy i przedniego zawieszenia pojazdu elektrycznego.
  • Urządzenie zawiera wszystkie komponenty wymagane do działania elektrycznego układu wspomagania kierownicy, takie jak:
    • Niezależne zawieszenie McPhersona
    • Wsporniki i zwrotnice
    • Koła i opony
    • Przekładnia kierownicza
    • Wiązar
    • Kolumna kierownicy
    • Koło kierownicy
    • Silnik wspomagania
    • Wyłącznik zapłonu
    • Kontrolka zasilania
    • Zabezpieczenie przed wyciekiem prądu przełącznik
    • Urządzenie do symulacji prędkości
    • Moduł ustawiania błędów
    • Kontroler układu kierowniczego
    • Płytka kątowa koła kierownicy
    • Wskaźnik pracy silnika
    • Fotel diagnostyczny
    • Miernik sygnału momentu obrotowego
    • Miernik sygnału prędkości
  • Trener jest wyposażony w dwa niezależne zawieszenia, wspornik górny i dolny oraz zwrotnicę, piastę i oponę.
  • Kolumna kierownicy, kierownica, lewy i prawy drążek kierowniczy, pompa wspomagania układu kierowniczego i zespół maszyny kierunkowej są zawarte w trenażerze.
  • Trenażer zawiera zasilacz impulsowy DC 12V, wskaźnik zasilania, wyłącznik zapobiegający wyciekom i wyłącznik zapłonu.
  • W trenażerze znajduje się główny wskaźnik ciśnienia oleju, wskaźniki ciśnienia oleju lewego i prawego cylindra oraz urządzenie do regulacji symulacji prędkości.
  • Trenażer zawiera moduł do ustawiania błędów obwodu.
  • Panel sterowania ma zewnętrzne złącza wykrywania, które mogą odbierać sygnały elektryczne z różnych czujników i siłowników, w tym sygnały rezystancji, napięcia, prądu i częstotliwości.
  • Wysokonapięciowy zacisk detekcji panelu sterowania posiada ochronną osłonę zabezpieczającą przed nieprawidłowym działaniem.
  • Urządzenie jest wyposażone w usterki symulujące najczęstsze usterki systemów
  • Szczegółowy i kolorowy schemat budowy elektrycznego układu kierowniczego, wydrukowany na panelu sterowania, aby pomóc uczestnikowi szkolenia w wizualizacji obwodu elektrycznego systemu.
  • Moduł operacyjny jest wyposażony w przełącznik ON/OFF, wyłącznik awaryjny, przełącznik ON/OFF ładowarki akumulatora i diodę LED wskazującą ładowarkę akumulatora.

Eksperymenty

  • Demonstracja elektrycznego układu wspomagania kierownicy.
  • Zapoznanie się z komponentami elektrycznego układu wspomagania kierownicy pojazdu.
  • Zapoznanie się z zasadą działania elektrycznego układu wspomagania kierownicy pojazdu.
  • Pomiar sygnału prędkości pojazdu.
  • Demonstracja testu sygnału silnika sterującego.
  • Demonstracja zmian napięcia i prądu czujnika podczas procesu skręcania.
  • Zilustrowanie trybu pracy silników i podstawowych czynności podczas kierowania.
  • Pokazanie możliwości wykrywania czujników położenia, czujników momentu obrotowego i czujników kąta obrotu.
  • Zrozumienie metody wykrywania izolacji cewki silnika sterującego (silnik prądu stałego).
  • Demonstracja krytycznych funkcji ochrony i zapobiegania przegrzaniu elektrycznego układu wspomagania kierownicy.
  • Pomiar sygnału momentu obrotowego.
