System szkoleniowy chłodnictwa sprężarkowego (AR-017) to jednostka edukacyjna zaprojektowana w celu zademonstrowania funkcji i zachowania operacyjnego cyklu chłodniczego oraz zmiany stanu czynnika chłodniczego podczas przechodzenia przez cykl. Umożliwia uczestnikom szkolenia monitorowanie i badanie temperatury i ciśnienia czynnika chłodniczego za pomocą różnych urządzeń rozprężnych.

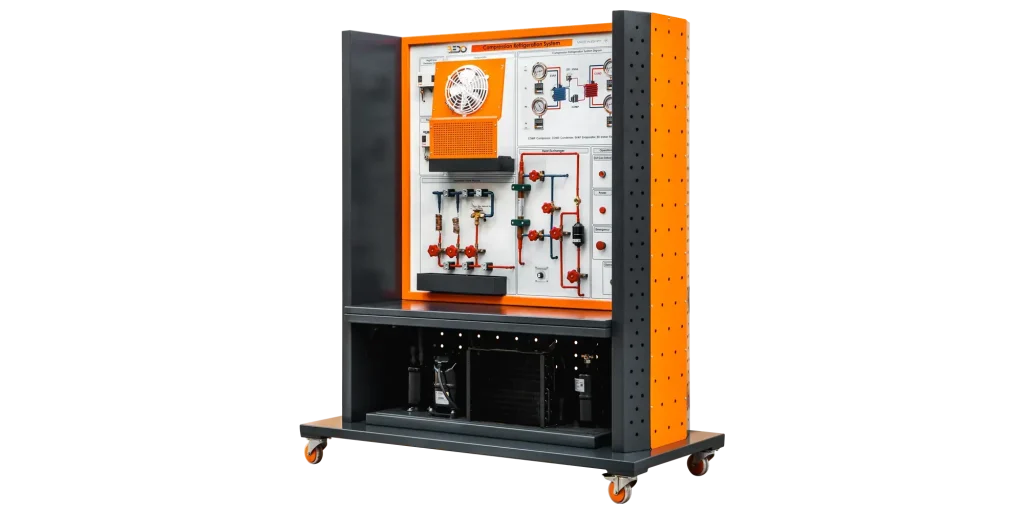

Treningowy system chłodzenia sprężarkowego
Dodaj do zapytania
Kod producenta: (AR-017)
Dane techniczne
- Akumulator
- Objętość: 2.35L
- Zakres temperatur: -35°C … 63°C
- Ciśnienie robocze: 32 bar
- Przełącznik ciśnienia
- Zakres odcięcia: 0 … 7. 5 barów
- Zakres odcięcia: 8 … 32 bary
- Wymiennik ciepła
- Temperatura robocza: 250 °C
- Maksymalne ciśnienie: 700 psi
- Czujnik temperatury
- Czujnik Pt 100
- Miernik niskiego ciśnienia
- -1 … 25 barów
- Miernik wysokiego ciśnienia
- 0 … 35 barów
- Parownik
- Powierzchnia: 3,8 m^2
- Przepływ powietrza wentylatora: 480 m^3 / h
- Wydajność: 940 watów
- Sprężarka
- Czynnik chłodniczy: R134a
- Napięcie/częstotliwość: 208-220V ~ 50Hz
- Wydajność chłodnicza: 7116 btu/h
- Temperatura otoczenia: 32°C
- Gaz powrotny: 15°C
- Temperatura cieczy: 45°C
Zakres dostawy
- System szkoleniowy chłodnictwa sprężarkowego (AR – 017)
- Twarda kopia instrukcji obsługi
Opcje
Szczegóły techniczne
- Trener posiada cykl chłodniczy, który składa się z wężownicy parownika, sprężarki, skraplacza, akumulatora, trzech różnych urządzeń rozprężnych i wymiennika ciepła.
- Jednostka operacyjna trenażera zawiera przełącznik wysokiego/niskiego ciśnienia, termostat, cztery manometry, cztery wyświetlacze cyfrowe, filtr osuszacz, wziernik, przełącznik odszraniania, zawory elektromagnetyczne, miernik mocy, diody LED i przełączniki.
- Trzy urządzenia rozprężne to zawór rozprężny i dwie rurki kapilarne o różnych średnicach wewnętrznych.
- Ścieżka czynnika chłodniczego do żądanego urządzenia rozprężnego jest kontrolowana przez zawory ręczne.
- Temperatura i ciśnienie czynnika chłodniczego, które zależą od urządzenia rozprężnego, są mierzone za pomocą czujników w różnych punktach w całym cyklu przed i za parownikiem & przed i za skraplaczem.
- Mierniki ciśnienia służą do wyświetlania ciśnienia w każdym punkcie.
- Cyfrowe wyświetlacze zapewniają dokładny odczyt temperatur mierzonych przez bardzo czułe czujniki.
- Filtr osuszacz trenażera służy do pochłaniania zanieczyszczeń systemu, takich jak woda, aby zapobiec kwasom i zapewnić fizyczną filtrację.
- Trenażer jest wyposażony we wziernik, który wskazuje wszelkie problemy związane z czynnikiem chłodniczym, wilgocią lub zanieczyszczeniami w systemie i pozwala uczestnikom szkolenia zajrzeć do wnętrza systemu i zobaczyć stan czynnika chłodniczego bez zakłócania środowiska wewnątrz.
- Przełącznik ciśnieniowy zapewnia bezpieczeństwo sprężarki, która podejmuje działanie ochronne w przypadku wystąpienia niskiego/wysokiego ciśnienia.
- Termostat służy do zapobiegania przegrzaniu i kontrolowania temperatury parownika podczas cyklu chłodzenia.
- Wskaźnik LED zapewnia ostrzeżenie o wystąpieniu niskiego/wysokiego ciśnienia.
- Wymiennik ciepła umożliwia przenoszenie ciepła między czynnikiem chłodniczym pochodzącym z filtra a wyjściem parownika przed przejściem przez urządzenie rozprężne w celu zmniejszenia ciśnienia, a tym samym zwiększenia wydajności.
- Przełącznik odszraniania jest dostarczany w celu monitorowania i kontrolowania temperatury na urządzeniach rozprężnych, aby zapobiec tworzeniu się lodu.
- Odbiornik czynnika chłodniczego jest wbudowany w trenażer, aby móc badać wpływ odbiornika czynnika chłodniczego na współczynnik wydajności C.O.P
- Trenażer jest dostarczany z dwoma schematami demonstrującymi działanie systemu.
- Trenażer zawiera główny wyłącznik zasilania, włącznik/wyłącznik i wyłącznik awaryjny.
