Trójkanałowy zasilacz DC GPE-3060/6030

Opis produktu – Trójkanałowy zasilacz DC GPE-3060/6030

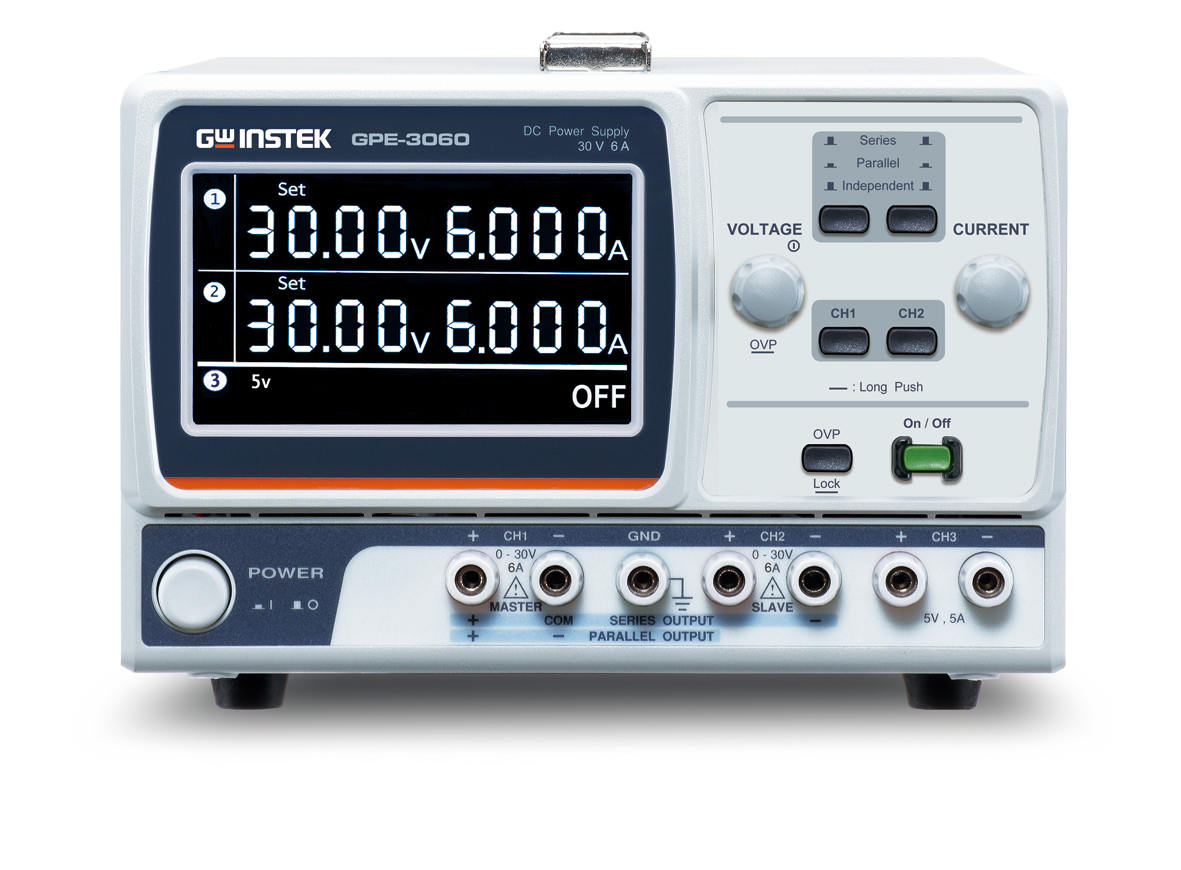

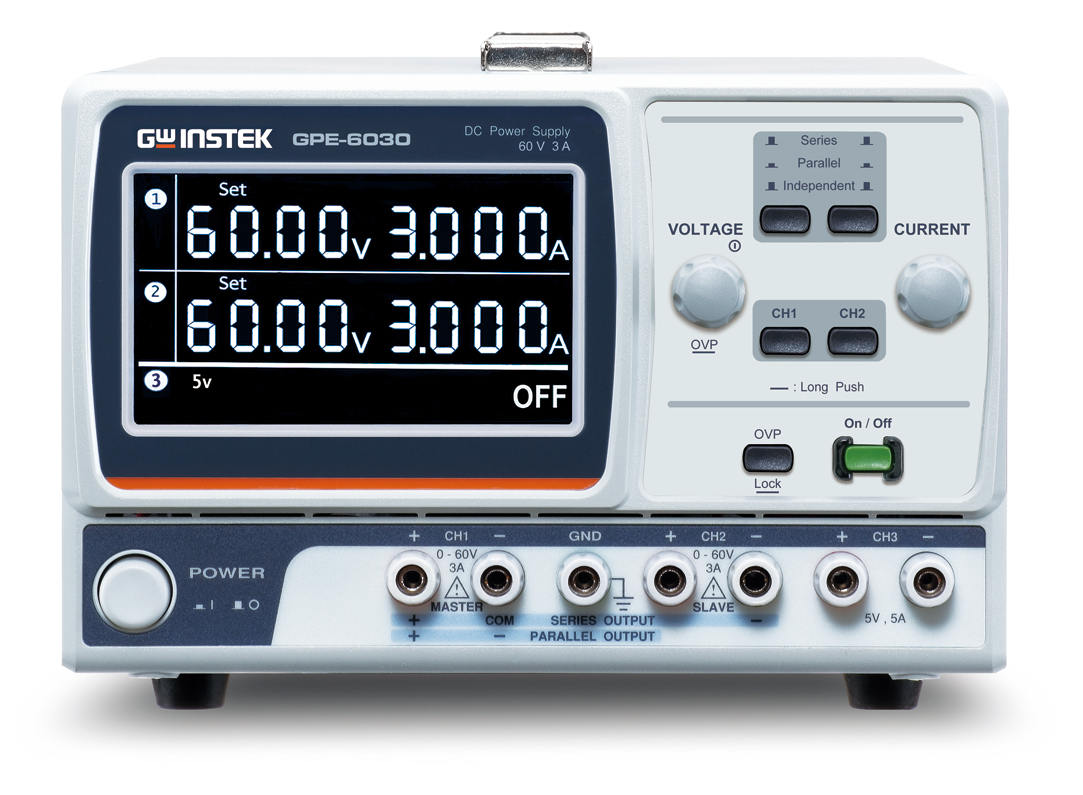

Modele GPE-3060/6030 wprowadzone na rynek przez firmę GW Instek to liniowe zasilacze prądu stałego o wysokiej rozdzielczości. Ich głównym celem jest zastąpienie dotychczasowych modeli GPC-3060D/6030D. Modele GPE-3060/6030 zapewniają moc wyjściową 385 W i są wyposażone w trzy niezależne, izolowane kanały wyjściowe. Model GPE-3060 oferuje na kanałach CH1/CH2 napięcie od 0 do 30 V i prąd od 0 do 6 A, natomiast model GPE-6030 obsługuje na kanałach CH1/CH2 napięcie od 0 do 60 V i prąd od 0 do 3 A. Oba modele oferują wyjścia CH3 o napięciu 5,0 V przy natężeniu 5 A.

Jeśli chodzi o wysoką rozdzielczość programu, GPE-3060 zapewnia 10 mV/2 mA, a GPE-6030 oferuje 20 mV/1 mA. Modele GPE-3060/6030 wykorzystują nową hybrydową konstrukcję zasilacza, która pozwala zaoszczędzić 13% energii w porównaniu z konwencjonalnymi zasilaczami liniowymi, a także znacznie zmniejsza ich objętość i wagę. Szczegółowe informacje znajdują się w poniższej tabeli porównawczej:

Cyfrowe sterowanie panelowe

Zasilacze liniowe DC GPE-3060/6030 posiadają wbudowany cyfrowy panel sterowania. Dzięki długiemu i krótkiemu naciśnięciu jednego przycisku zapewniają one wydajną i przyjazną dla użytkownika funkcję OVP (ochrona przed przepięciem). Funkcja OVP zapewnia ochronę przed przepięciem, a funkcja blokady panelu zapobiega manipulowaniu parametrami napięcia/prądu przez osoby trzecie, co poprawia ochronę testowanego urządzenia (DUT).

Pokrętła regulacji napięcia i prądu zostały zastąpione przełącznikami enkodera, aby zapewnić większą dokładność ustawień. Ponadto przycisk włączania/wyłączania wyjścia posiada podświetlany wyświetlacz, co ułatwia użytkownikom identyfikację aktualnego stanu pracy zasilacza.

Funkcja pracy szeregowej/równoległej

Oprócz niezależnego wyjścia dla każdego kanału, GPE-3060/6030 może wykonywać funkcję automatycznego śledzenia połączeń szeregowych/równoległych. Dzięki funkcji pracy równoległej lub szeregowej moc wyjściowa zasilacza może być kontrolowana na poziomie 30 V/12 A (równolegle) (GPE-3060) lub 120 V/3 A (szeregowo) (GPE-6030), a funkcja ta może być używana na kanałach CH1/CH2.

Optymalizacja odprowadzania ciepła

Z przodu panelu znajdują się kanały wlotowe powietrza, które skutecznie odprowadzają ciepło. Wentylator z regulacją temperatury może skutecznie zmniejszyć hałas wentylatora.

Wysoka rozdzielczość pomiarowa (funkcje ustawiania i odczytu)

Jeśli chodzi o wysoką rozdzielczość programową, GPE-3060 zapewnia 10 mV/2 mA, a GPE-6030 oferuje 20 mV/1 mA z dokładnością odczytu wynoszącą 30 mV/10 mA. GPE-3060/6030 gwarantują czystą i stabilną moc wyjściową. Użytkownicy mogą z łatwością wykorzystać tę serię do symulacji obiektu testowanego przy bardzo małych napięciach lub prądach. Konwencjonalne liniowe zasilacze prądu stałego o niskiej rozdzielczości nie są w stanie zapewnić tej funkcji.

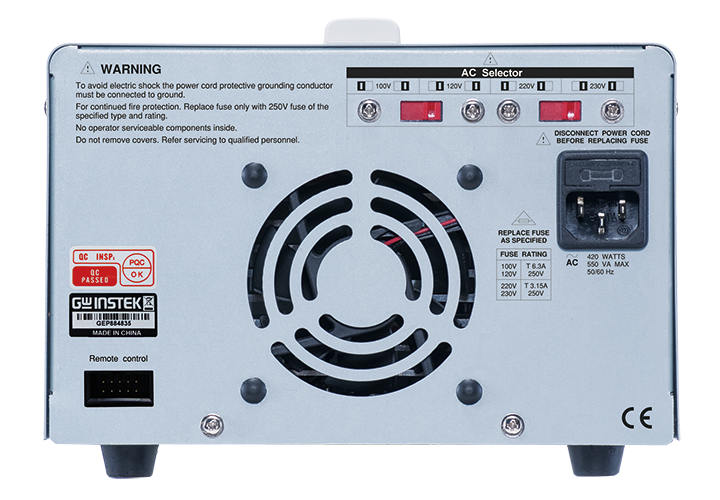

Włączanie/wyłączanie wyjścia na panelu lub funkcja zdalnego włączania/wyłączania wyjścia na tylnym panelu

GPE-3060/6030 zapewniają funkcję włączania/wyłączania wyjścia. Funkcja ta pozwala uniknąć niepotrzebnych uszkodzeń spowodowanych przedwczesnym podaniem napięcia w momencie podłączenia badanego urządzenia (DUT) do zasilacza. Użytkownicy mogą z góry ustawić parametry napięcia i prądu oraz sprawdzić, czy wszystkie połączenia zostały wykonane, a następnie ręcznie uruchomić funkcję włączania/wyłączania wyjścia za pomocą panelu przedniego. Ponadto seria ta oferuje prostą funkcję sterowania analogowego, umożliwiającą sterowanie włączaniem/wyłączaniem wyjścia zewnętrznego poprzez złącze zdalnego sterowania na panelu tylnym.
