Name: Uderzenie wodne w rurach
Brand: Bedo

Opis produktu – Uderzenie wodne w rurach

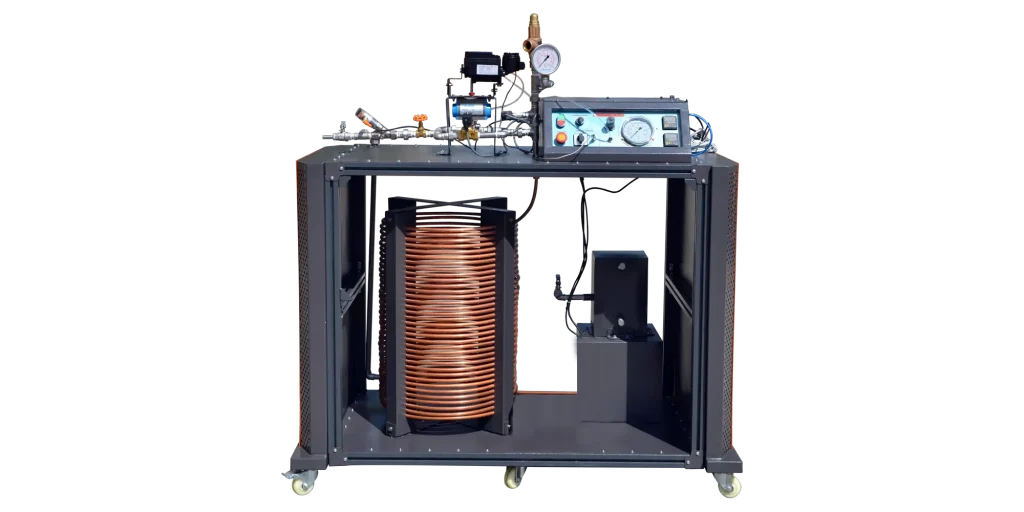

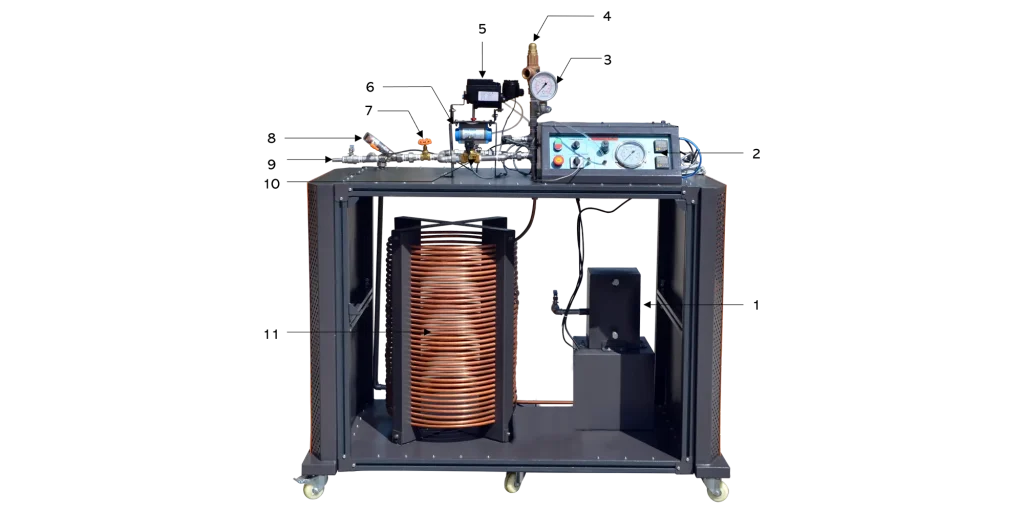

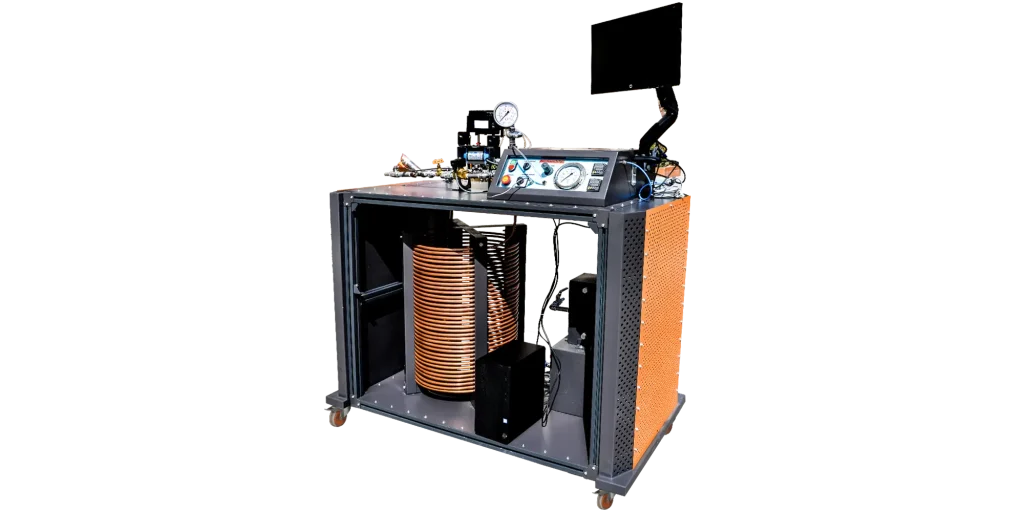

Trener uderzeń wodnych (FM-021) to jednostka edukacyjna zaprojektowana do badania uderzeń wodnych i fal ciśnienia w długich rurociągach, pozwala również uczestnikom szkolenia określić prędkość propagacji fali w wodzie, co jest ważnym aspektem projektowania systemów rurociągów.

1 Zbiornik ciśnieniowy 2 Panel sterowania 3 Manometr 4 Zawór bezpieczeństwa 5 Pozycjoner zaworu 6 Zawór sterujący pneumatyczny 7 Zawór zasuwowy 8 Odpływ wody 9 Wylot wody 10 Zawór sterujący elektromagnetyczny 11 Odcinek rury

Dane techniczne

Zawór elektromagnetyczny, stały czas zamykania
- czas zamykania: 20…30ms
- ciśnienie robocze: 0…10bar
Zawór elektromagnetyczny, regulowany czas zamykania
- czas zamykania: 1…4s
- ciśnienie robocze: 0,2…12bar
zawór bezpieczeństwa: 16bar
odcinek rury, miedź
- długość: 60m
- średnica wewnętrzna: 10mm
zbiornik ciśnieniowy: 5L
zakresy pomiarowe
- ciśnienie: 0…16bar
- natężenie przepływu: 30…320L/h

Zakres dostawy

Młot wodny w rurach (FM – 021)
Twarda kopia instrukcji obsługi

Opcje

Zawartość cyfrowa (BI-01)

Szczegóły techniczne

Trener uderzeń wodnych jest urządzeniem edukacyjnym do badania uderzeń wodnych i fal ciśnienia w rurach
Trener składa się z odcinka rury, różnych zaworów, zbiornika ciśnieniowego, czujników, rotametru, manometru i wyświetlaczy cyfrowych
Odcinek rury działa jak zwinięta rura, aby zaoszczędzić miejsce
Trener zawiera cały proces generowania uderzenia wodnego przez zawór elektromagnetyczny ze stałym czasem zamykania
Dodatkowo, generowanie uderzenia wodnego za pomocą zaworu elektromagnetycznego z regulowanym czasem zamykania
Trener jest wyposażony w zawór bezpieczeństwa chroniący przed nadciśnieniem w układzie
Zbiornik ciśnieniowy jest wyposażony w poduszkę powietrzną odbijającą falę
Wyświetlacze cyfrowe zapewniają dokładny odczyt ciśnień mierzonych przez bardzo czułe czujniki.
Trener jest wyposażony w oprogramowanie do przedstawiania krzywych ciśnienia i natężenia przepływu.
Trener zapewnia obliczanie prędkości propagacji fali w wodzie
Urządzenie sterujące zawiera główny wyłącznik zasilania ON/OFF i wyłącznik awaryjny
Trener może być podłączony bezpośrednio do komputera PC przez USB, może również wyświetlać różne zmierzone wartości na komputerze PC (nie wchodzi w skład zestawu).

Eksperymenty

Badanie przyczyn i powstawania zjawiska uderzenia wodnego.
Badanie skutków powodowanych przez uderzenie wodne i jego rozwiązania.
Badanie zależności między powstawaniem uderzenia wodnego a czasem zamknięcia zaworu
Badanie zależności między powstawaniem uderzenia wodnego a odpowiednim natężeniem przepływu
Określenie czasu odbicia.
Wyświetlanie krzywej ciśnienia i określanie jej
znaczenia dla występowania uderzenia wodnego.
Obliczanie prędkości propagacji fali w wodzie

Wymagania eksploatacyjne

Laboratoryjny komputer PC
