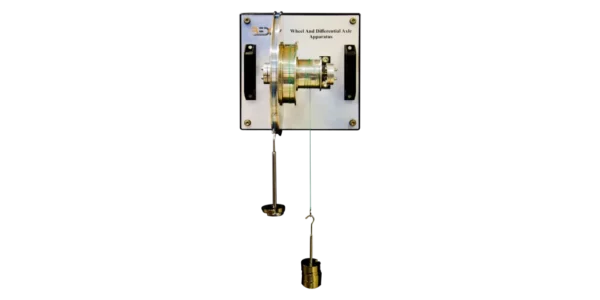

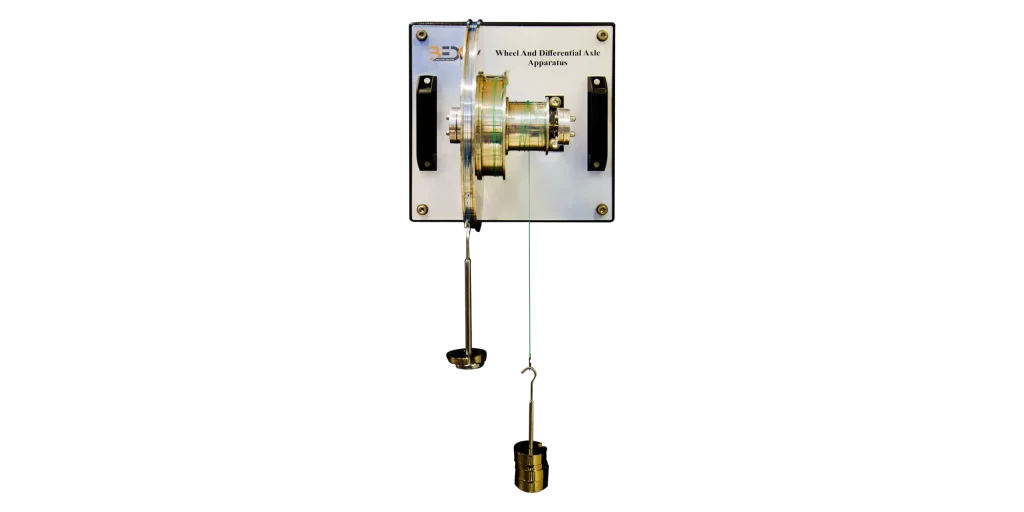

Name: Urządzenie do kół i osi różnicowych
Brand: Bedo

Opis produktu – Urządzenie do kół i osi różnicowych

Trener (SM – 007) ilustruje warunki równowagi momentów i oszczędności mocy na bloku koła pasowego różnicowego. Trenażer demonstruje również zależność między średnicą koła pasowego, siłą udźwigu i momentem obrotowym.

Dane techniczne

Kółka
- Ø=250mm
- Ø=100mm
- Ø=50mm
Luzna rolka
- Ø=75mm
Wagi
- 2x 1N (wieszak)
- 4x 0. 5N
- 4x 1N
- 4x 2N
- 4x 5N

Zakres dostawy

Koło iamp; Urządzenie do osi różnicowych (SM – 007)
Twarda instrukcja obsługi

Opcje

Zawartość cyfrowa (BI-01)
Rama montażowa (BI – 05)
Dodatkowe obciążniki
- 4x 1N
- 4x 2N
- 4x 5N

Szczegóły techniczne

Trzy koła pasowe o różnych średnicach są zamontowane na wale, który z kolei jest zamontowany na łożyskach kulkowych.
Obciążniki są zawieszone na linach, aby zmieniać te siły, aż do osiągnięcia równowagi.
Siły działają z jednej strony bezpośrednio na obwodzie koła pasowego o największej średnicy, a inna siła działa na koło pasowe o mniejszej średnicy za pośrednictwem luźnej rolki.
Jednostka eksperymentalna jest przeznaczona do przymocowania do ściany.

Eksperymenty

Proste koło i oś
- Wyznacz przewagę mechaniczną (M.A.), współczynnik prędkości (V.R.) i sprawność (η prostego koła i osi.
Koło i oś różnicowa
- Określ przewagę mechaniczną (M. A.), stosunek prędkości (V.R.) i sprawność (η) koła i osi różnicowej.
