Name: Urządzenie do przepływu przez nacięcia
Brand: Bedo

Opis produktu – Urządzenie do przepływu przez nacięcia

Jednostka edukacyjna (FM-018) została zaprojektowana, aby pomóc uczniom zrozumieć zastosowanie jazów (karbów) jako prostych regulatorów przepływu. Jednostka współpracuje i pasuje do górnej części głównej jednostki hydraulicznej.

Dane techniczne

Weiry
- materiał: stal nierdzewna

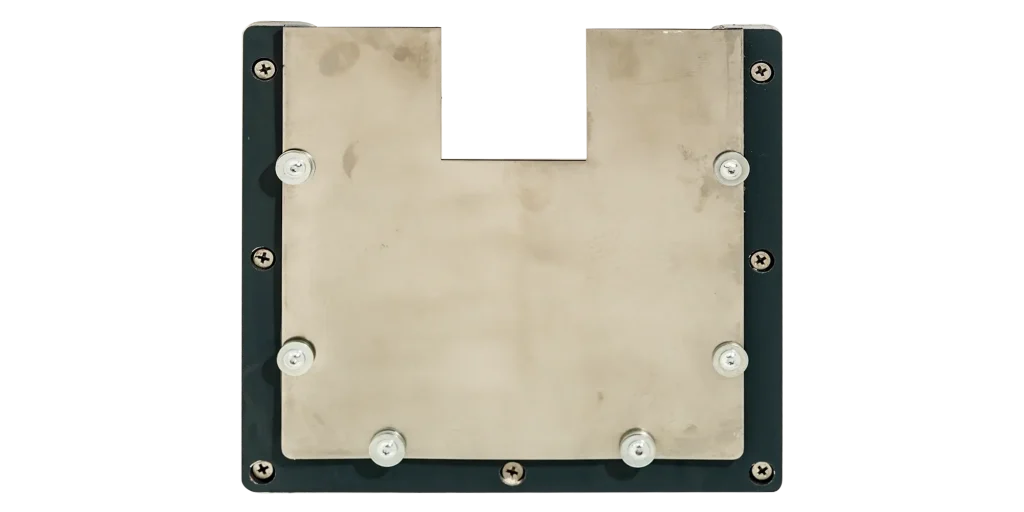

- profil kwadratowy
  - długość x szerokość: 50 X 60 mm
  - wymiar całkowity: 195 x 191 mm

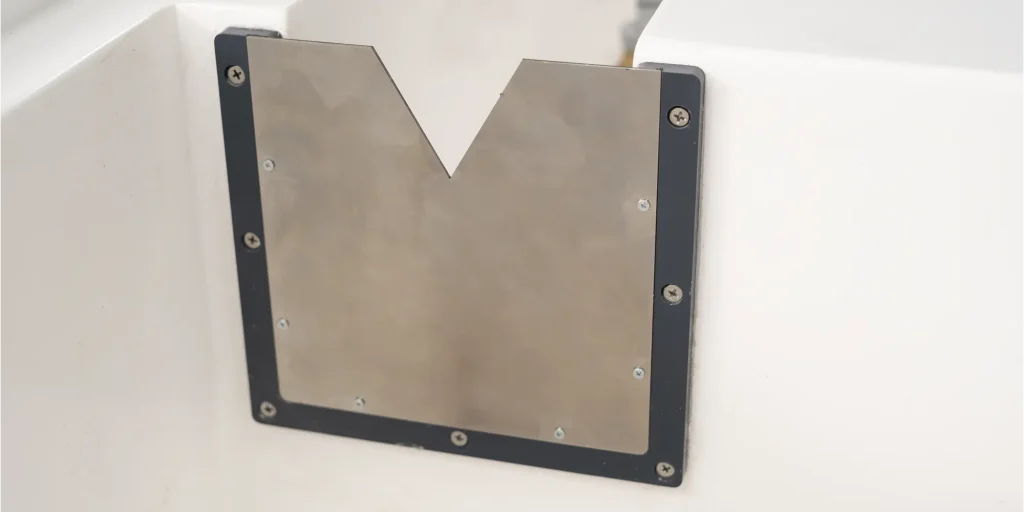

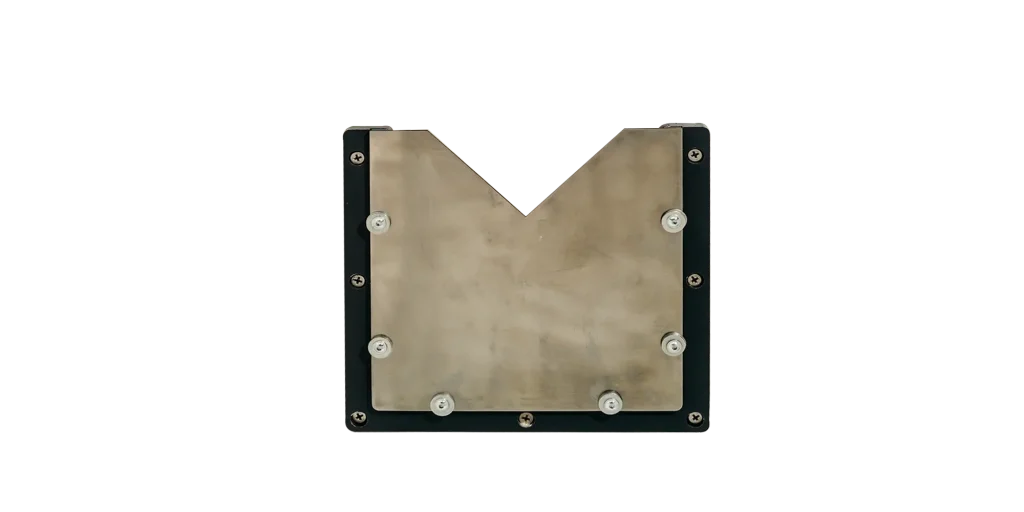

- profil V
  - kąt przekroju: 90° & 60°
  - wysokość przekroju: 60mm
  - Wymiar całkowity: 195 x 191 mm
- Poziomnica
  - Gł: 0…200mm

Zakres dostawy

Flow Over Notches Apparatus (FM-018)
Hard copy user manual

Opcje

Zawartość cyfrowa (BI-01)

Szczegóły techniczne

Jednostka edukacyjna umożliwia testowanie zależności między poziomem wody w górnym biegu rzeki a wypływem z jazu dla karbów o różnych kształtach.

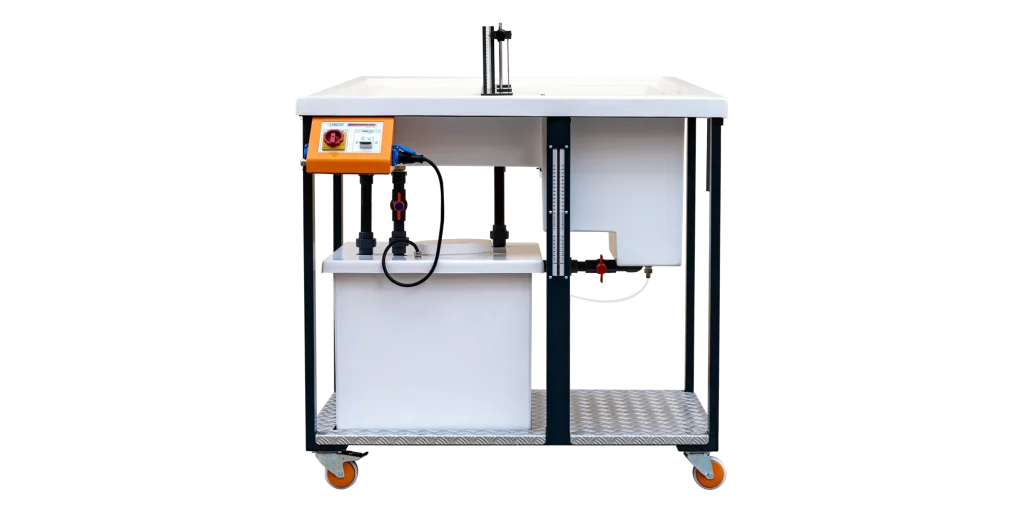

Jaz jest łatwo i bezpiecznie umieszczany na głównym module podstawy jednostki hydraulicznej, z którego dostarczana jest woda.
Sprzęt zawiera podstawowy zestaw dwóch typowych jazów pomiarowych, w tym jaz z karbem w kształcie litery V i jaz z karbem prostokątnym.
Każdy jaz pasuje do uszczelnionego rowka w sekcji kanału, jaz można szybko i łatwo zainstalować i wymienić.
Wszystkie materiały są odporne na korozję w celu ochrony przed korozją.
Główna jednostka hydrauliczna dostarcza wodę do szerokiego końca zbiornika.
Woda przepływa przez kanał i przez jaz, gdzie głęboki wylot zbiornika umożliwia wyraźną obserwację zrzutu wody.
Poziom wody można dokładnie zmierzyć za pomocą regulowanego głębokościomierza przymocowanego do belki w poprzek kanału, dzięki czemu można obliczyć wysokość podnoszenia.
Wysokość podnoszenia służy do określenia zrzutu, który jest następnie porównywany z wartościami zmierzonymi z głównej jednostki hydraulicznej.

Eksperymenty

Badanie wysokości podnoszenia w stosunku do wypływu.
Swobodne przepełnienie jazu.
Przy użyciu jazów płytowych jako jazów pomiarowych.
- Wyznaczanie współczynnika wypływu
- Porównanie jazów pomiarowych (prostokątnych i V-węzłowych).
Wyznaczanie natężenia przepływu wylotowego
Porównanie teoretycznego i zmierzonego natężenia przepływu wylotowego

Wymagania eksploatacyjne

Main Hydraulic Bench (FM-001)
