Name: Urządzenie dźwigni korbowej
Brand: Bedo

Opis produktu – Urządzenie dźwigni korbowej

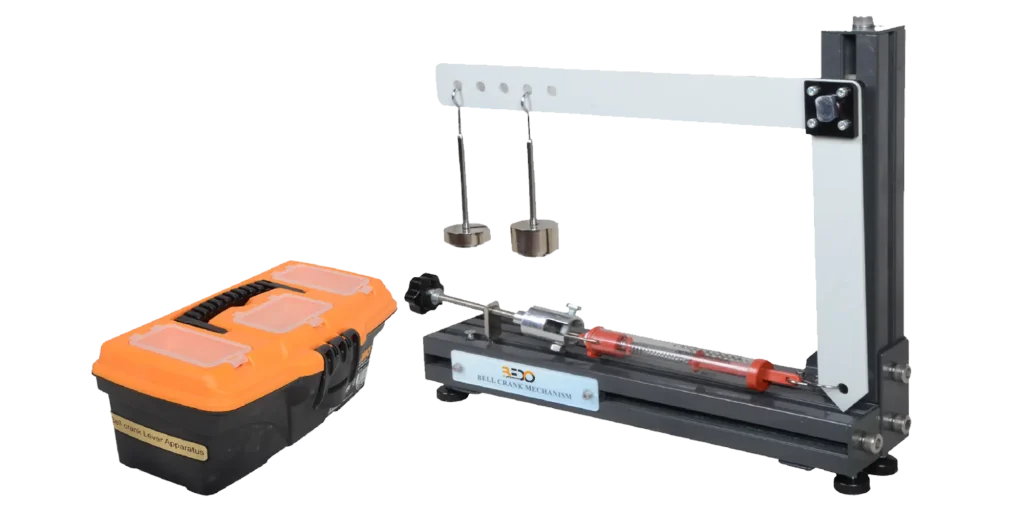

Trener dźwigni korbowej (SM – 005) jest przeznaczony do określania siły reakcji dźwigni korbowej na przyłożone obciążenie. Dźwignia korby dzwonowej umożliwia pomiar siły reakcji korby dzwonowej 90° za pomocą wagi sprężynowej, gdy obciążenie jest przykładane przy dowolnym z pięciu przełożeń dźwigni.

Dane techniczne

wagi
- 1x 2N
- 1x 3N
- 1x 4N
wyważenie sprężynowe
- zakres: 0…. 25 N

Zakres dostawy

Aparat z korbą dzwonową (SM – 005)
Twarda kopia instrukcji obsługi

Opcje

Zawartość cyfrowa (BI-01)

Szczegóły techniczne

Wytrzymała aluminiowa rama podstawy wspiera pionowy filar, na którym obraca się dźwignia korby dzwonowej.
Dźwignia korby dzwonu zawiera pięć pierścieni obciążających, w których można zamontować wieszak obciążenia, aby zmienić mechaniczną przewagę systemu.
Waga sprężynowa jest podparta poziomo u podstawy dźwigni korby dzwonu i ma regulowany mechanizm umożliwiający przywrócenie pozycji odniesienia.
Zestaw skalibrowanych odważników jest dostarczany wraz z urządzeniem wraz z obszerną instrukcją obsługi.

Eksperymenty

Wyznaczenie doświadczalne siły reakcji dźwigni dzwonowo-korbowej na przyłożone obciążenie.
Potwierdzenie wpływu przełożenia dźwigni.
Porównanie z obliczeniami poprzez uwzględnienie momentów wokół osi obrotu.
