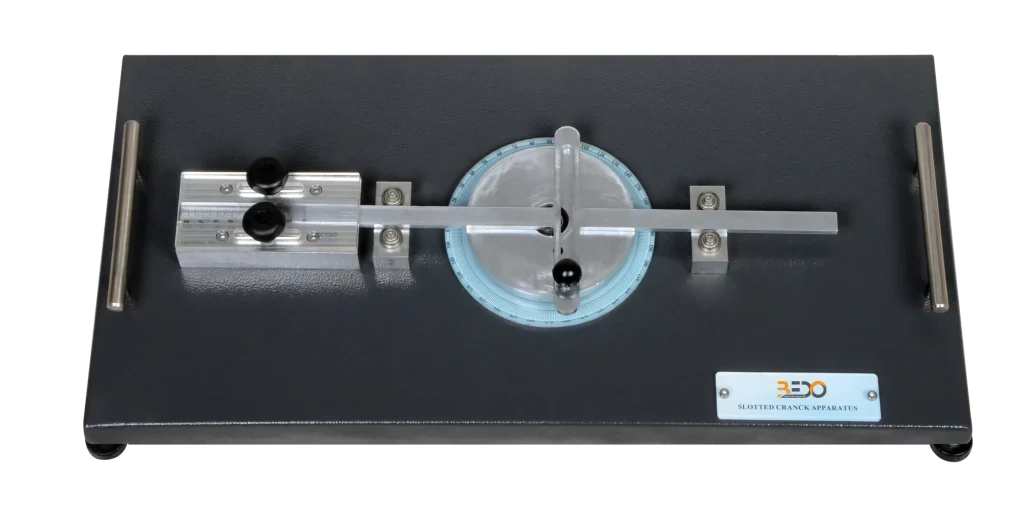

Urządzenie z ogniwem szczelinowym

Urządzenie z ogniwem szczelinowym

Bedo
Kategorie:

Dodaj do zapytania

Kod producenta: (DN – 007)

Opis produktu – Urządzenie z ogniwem szczelinowym

Jednostka edukacyjna (DN – 007) bada szczelinowy suwak korbowy, który generuje czysto harmoniczne ruchy skokowe. Kąt tarczy można regulować w celu zbadania wpływu długości korbowodu i kąta wejściowego na skok wyjściowy.

Dane techniczne

  • Tarcza korbowa
    • Aluminium
    • Łożysko kulkowe
  • Promień korby
    • 25mm
    • 37, 5mm
    • 50mm
  • Pręt łączący
    • Aluminium
  • Cylinder
    • Skok 0…. 100mm

Zakres dostawy

  • Aparat z łącznikiem szczelinowym (DN – 007)
  • Twarda kopia instrukcji obsługi

Opcje

Szczegóły techniczne

  • Urządzenie może być wykorzystywane do generowania i badania czysto harmonicznych ruchów udarowych.
  • Jednostka eksperymentalna składa się z obracającej się tarczy, korbowodu i nieruchomego cylindra.
  • Korbowód jest połączony z tarczą korbową za pomocą korby.
  • Na drugim końcu korbowód jest połączony z nieruchomym cylindrem.
  • Jednostka edukacyjna modeluje tłok posuwisto-zwrotny.
  • Kąt jest regulowany za pomocą tarczy korbowej, a skala kąta jest zintegrowana z tarczą obrotową.
  • Do cylindra przymocowana jest precyzyjna stalowa linijka milimetrowa do pomiaru skoku.
  • Elementy są zamontowane na płycie podstawy.
  • Dwa uchwyty ułatwiają przenoszenie i układanie urządzenia.

Eksperymenty

  • Zapoznanie się z suwakiem korby i jego ruchem
  • Ilustracja różnych typów ruchów
  • Przekształcenie jednolitego ruchu obrotowego w czysto harmoniczny ruch posuwisto-zwrotny
  • Dokumentacja funkcji przekładni
  • Badanie wpływu sygnału wejściowego i długości korby na skok wyjściowy
