Opis produktu – Watomierze ferromagnetyczne LW-1

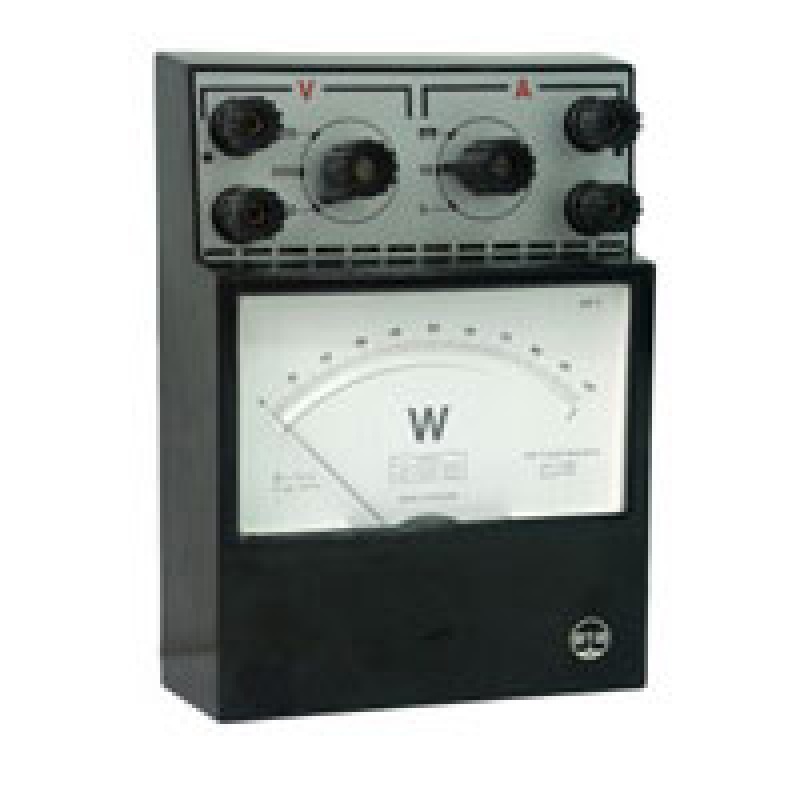

Watomierze ferrodynamiczne LW-1
Watomierze ferrodynamiczne typu LW-1 przeznaczone są do pomiaru mocy prądu stałego oraz mocy czynnej prądu przemiennego, jednofazowego o częstotliwości od 15 Hz do 200Hz.
Stosując dodatkowy przybór pomiarowy typu OD-41, można dokonywać pomiarów mocy w sieciach trójfazowych, trójprzewodowych w układzie sztucznego zera.
Watomierze te są powszechnie używane w laboratoriach przemysłowych i naukowych, pracowniach dydaktycznych, stacjach prób i punktach serwisowych.
Podstawowe informacje:
- Prosta i bezpieczna obsługa przyrządu;
- Bezpośrednia, definicyjna metoda pomiarowa umożliwiająca pomiar mocy czynnej przebiegów odkształconych np. w obwodach sterowanych tyrystorami;
- Niezawodne działanie;
- Wszystkie wykonania watomierzy mają 2 zakresy prądowe i 3 zakresy napięciowe;
- Stosując dodatkowy przybór typu OD-41 do pomiarów mocy, można uzyskać dodatkowo 6 zakresów napięć o wartości 150-250-300-450-500-600V. Dzięki temu watomierz z przyborem OD-41 ma łącznie 18 zakresów pomiarowych mocy.
Dane techniczne
|
0,5; |
|
5; |
|
110 mm; |
|
cos φ = 1; |
|
(0,8 …1… 1,5)Un; |
|
(0…1…1,3) In; |
|
15 …50…200 Hz; |
|
2 kV; |
|
155 x 210 x 85 mm; |
|
1500 g. |
| Prąd znamionowy In | Napięcie znamionowe Un | Znamionowa wartość zakresów pomiarowych | Rezystancja obwodu prądowego (mΩ) | Indukcyjność obwodu prądowego (μH) |
|
0,5A 1A |
100-200V 400V |
50-100W 200-400W |
3200 820 |
6300 1550 |
|
1A 2A |
100-200V 400V |
100-200W 400-800W |
820 220 |
1550 400 |
|
2,5A 5A |
100-200V 400V |
250-500W 1000-2000W |
170 48 |
250 63 |
|
5A 10A |
100-200V 400V |
0,5-1kW 2-4kW |
50 14 |
63 16 |
|
10A 20A |
100-200V 400V |
1-2kW 4-8kW |
18 5,2 |
16,5 4,1 |
Rezystancja obwodu napięciowego 150 Ω/V.
Warunki eksploatacji:
| Temperatura otoczenia: | 13…23…33ºC; |
| Wilgotność względna powietrza: | 25…40…60…80 %; |
| Położenie pracy miernika: | poziome. |
Wyposażenie standardowe:
- Miernik LW-1;
- Karta gwarancyjna;
- Instrukcja obsługi.
Wyposażenie dodatkowe:
- Świadectwo sprawdzenia
- Przybór pomiarowy OD-1
