Name: Wibracje urządzenia ze sprężyną spiralną
Brand: Bedo

Opis produktu – Wibracje urządzenia ze sprężyną spiralną

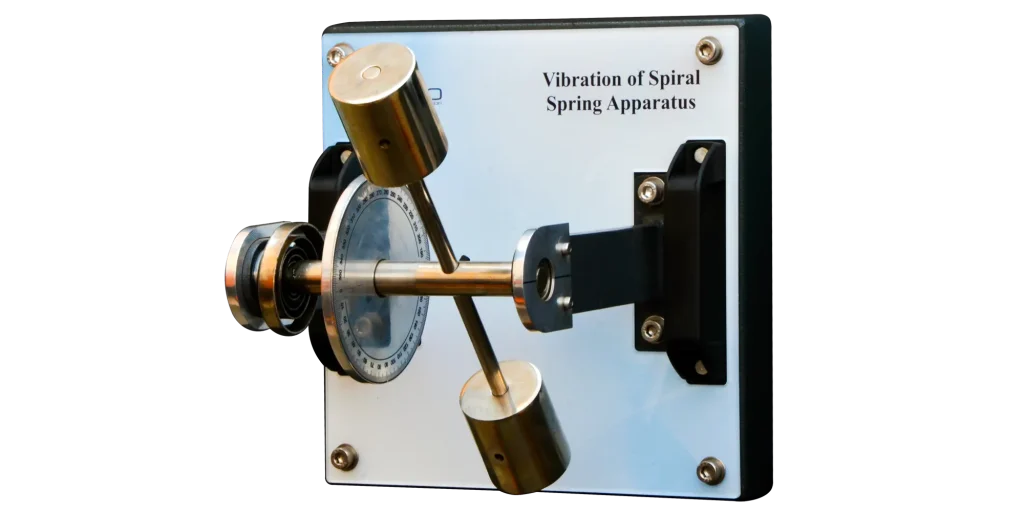

Urządzenie do badania drgań sprężyn spiralnych (MV – 003) jest przeznaczone do badania układów sprężyna-masa, urządzenie może być używane do badania wpływu sztywności sprężyny, masy i rozkładu masy na częstotliwość oscylacji. Na urządzeniu znajduje się skala kątowa do pomiaru kąta ugięcia.

Dane techniczne

Sprężyna śrubowa
- Przekrój: 10x1mm
- Długość sprężyny: ok. 800mm
- Promień wewnętrzny: 10mm
- Promień zewnętrzny: 50mm
- Rozstaw zwojów: 8,5mm
- Masa przesuwna: 2x 0,5kg
- Odległość od masy do osi obrotu
- 36 do 150mm
- Kąt odchylenia
- Max. 360°
- Stopniowanie: 1°
- Stopwatch: 1/100s

Zakres dostawy

Vibration of Spiral Spring Apparatus (MV – 003)
Hard copy user manual

Opcje

Zawartość cyfrowa (BI-01)

Szczegóły techniczne

Sprężyna spiralna wykonana ze stali walcowanej na zimno jest zaciśnięta między wałem z łożyskiem kulkowym a stałym wspornikiem.
Dwa metalowe obciążniki na dźwigniach można bezpiecznie zamocować za pomocą śrub zaciskowych. Obciążniki mogą tworzyć obracającą się masę z regulowanym momentem bezwładności.
Urządzenie zawiera ramię dźwigni do montażu dwóch obciążników.
Urządzenie może być używane do określania częstotliwości drgań własnych i współczynnika sztywności sprężyny.
Urządzenie może być również używane do badania drgań w układzie sprężyna spiralna – obracająca się masa.
Kąt obrotu jest odczytywany na skali kątowej, która jest również podłączona do wału.
Urządzenie jest wyposażone w stoper do pomiaru okresu oscylacji.
Urządzenie jest przeznaczone do montażu na ścianie za pomocą wspornika montażowego i płyty montażowej wykonanej z anodyzowanego aluminium.

Doświadczenia

Wyznaczanie sztywności sprężyny spiralnej
Wyznaczanie częstotliwości drgań własnych przy zmiennej całkowitej masie drgającej
Wyznaczanie częstotliwości drgań własnych przy zmiennym rozkładzie masy
