Opis produktu – Wielofunkcyjny analizator do stacji ładowania pojazdów elektrycznych Sonel EVSE-100 WMPLEVSE100

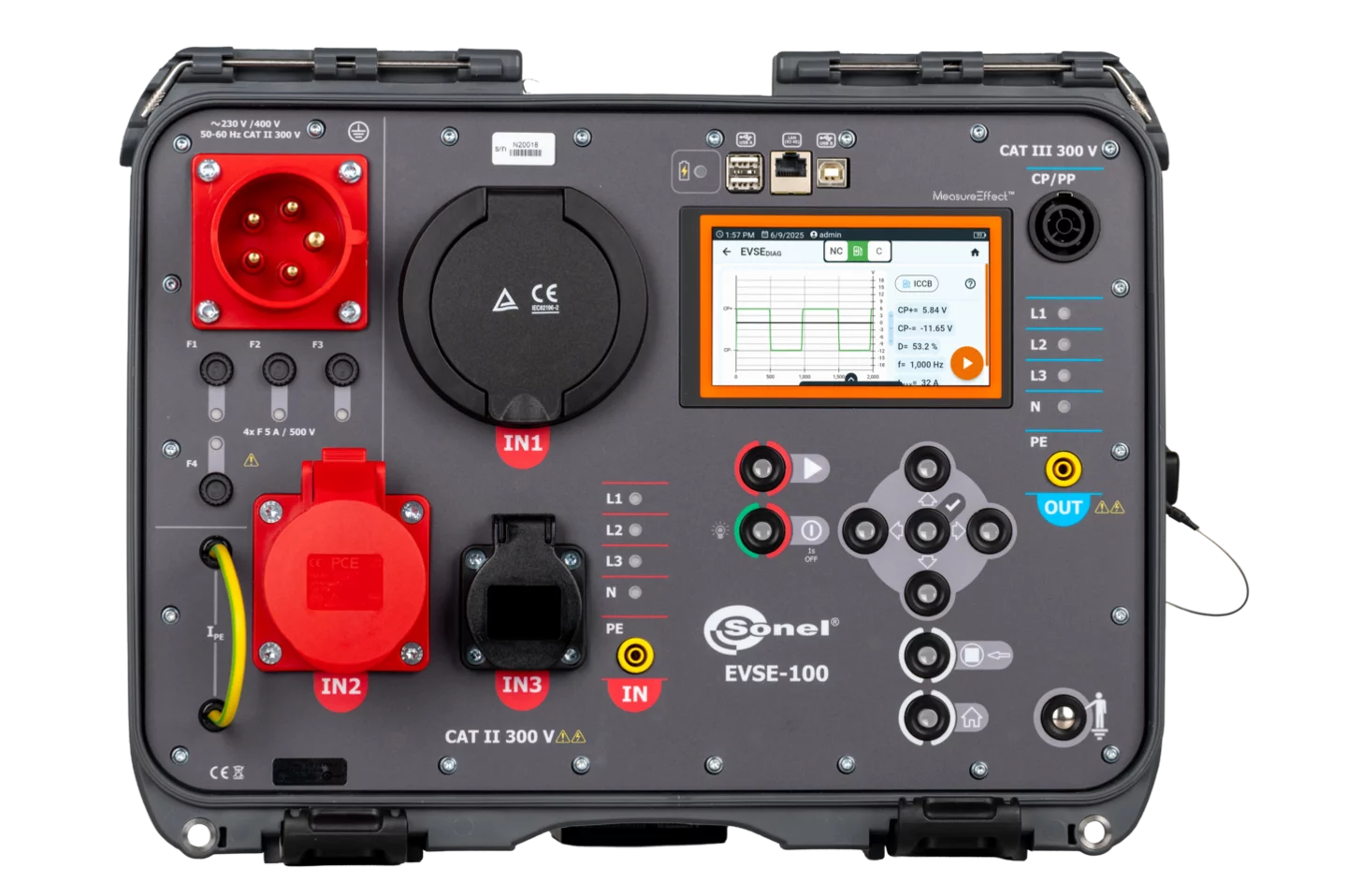

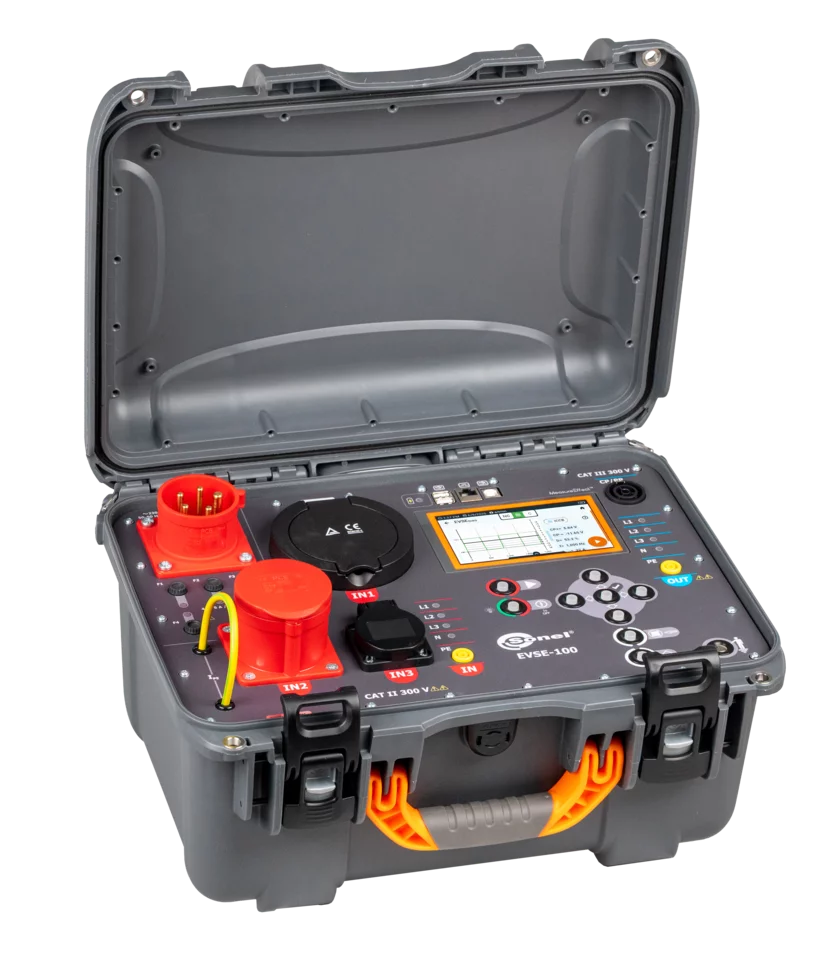

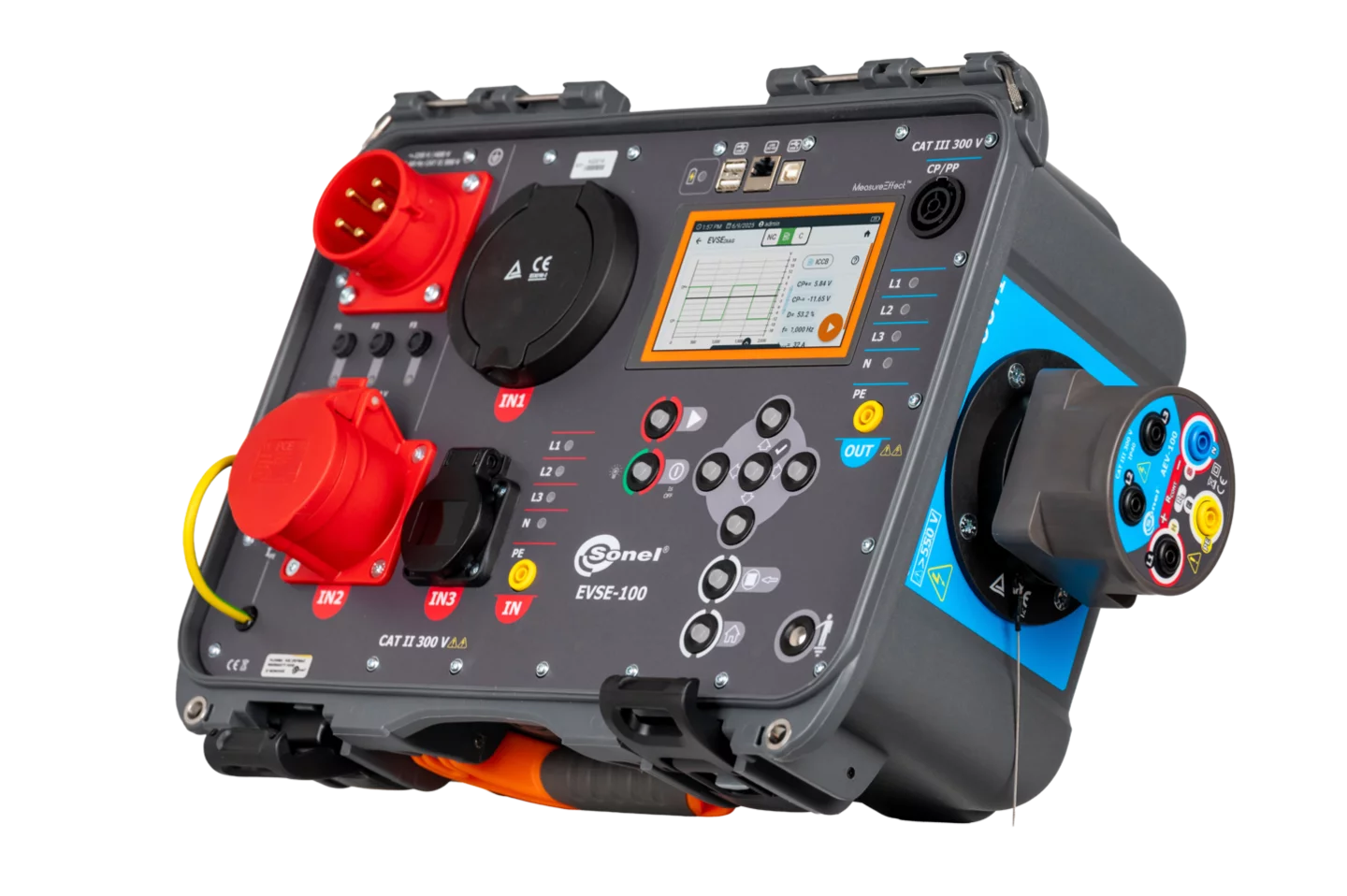

Wielofunkcyjny analizator do stacji ładowania pojazdów elektrycznych EVSE-100
Indeks kat. WMPLEVSE100
EAN 5907624033085
Stopień ochrony: IP65
Kategoria pomiarowa: CAT II 300 V, CAT III 300 V
Transmisja danych: USB, WI-FI, bluetooth
Wyświetlacz: LCD, dotykowy, kolorowy, podświetlany
Zasilanie: akumulator, z sieci
Wielofunkcyjny analizator Sonel EVSE-100 jest przyrządem dedykowanym do diagnostyki stacji i przewodów ładowania pojazdów elektrycznych. Za pomocą jednego urządzenia wykonamy na tych obiektach komplet badań zakończonych wygenerowaniem profesjonalnego raportu. Poprzez odpowiednią symulację obwodów CP i PP miernik może wprowadzić stację w różne stany pracy. Dzięki temu możemy zweryfikować poprawność układu sterującego oraz wykonać pomiary z zakresu ochrony przeciwporażeniowej. Sprawdzenie funkcjonalności i bezpieczeństwa uzupełnić możemy poprzez symulację błędów po stronie zasilania, tzn. stacji ładowania (ICCB), i po stronie ładowania pojazdu (obwód CP).
Miernik stanowi element platformy Sonel MeasureEffect™. Jest to kompleksowy system, który umożliwia wykonywanie pomiarów, przechowywanie i zarządzanie danymi, a także zapewnia wielopoziomową kontrolę nad przyrządami.
Zastosowanie
Miernik umożliwia przeprowadzenie diagnostyki:
- stacji ładowania pojazdów elektrycznych AC ze złączem typu 2 z gniazdem lub przewodem ładującym zamocowanym na stałe (1-fazowym i 3-fazowym),
- przenośnych stacji ładowania pojazdów elektrycznych ze złączem typu 2 (1-fazowym i 3-fazowym),
- kabli ładowania.
Podstawowe funkcje przyrządu
- Symulacja parametrów przewodów PP:
- otwarty obwód,
- 13 A, 20 A, 32 A, 63 A, 80 A.
- Symulacja komunikacji CP:
- stan A – pojazd niepodłączony,
- stan B – pojazd podłączony, nie ładuje,
- stan C – pojazd podłączony, ładowanie bez wentylacji,
- stan D – pojazd podłączony, ładowanie z wentylacją.
- Pomiary ochronne:
- pomiar pętli zwarcia Z,
- pomiar parametrów wyłączników RCD (AC, A, B, 6 mA DC),
- pomiar rezystancji izolacji RISO,
- pomiar RCONT,
- wskazanie kolejności faz,
- rezystancja rezystora kodującego RC,
- pomiary uziemienia RE.
- Analiza EVSE – diagnostyka:
- napięcie CP+, CP-,
- częstotliwość f (PWM),
- wypełnienie sygnału D (PWM),
- maksymalny prąd ładowania IMAX,
- wykres CP+, CP-, f, D, IMAX,
- czas wyłączenia toff,
- czas włączenia ton.
- Analiza EVSE – symulacja błędów (ICCB, EVCS):
- CPsh – zwarcie CP do PE,
- Dsh – zwarcie diody,
- PEop – przerwa w przewodzie PE.
- Analiza EVSE – symulacja błędów (ICCB):
- L1op – przerwa w przewodzie fazy L1,
- L2op – przerwa w przewodzie fazy L2,
- L3op – przerwa w przewodzie fazy L3,
- Nop – przerwa w przewodzie N,
- PEop – przerwa w przewodzie PE,
- L↔PE – zamiana fazy L z PE,
- UEXT(PE) – napięcie na przewodzie PE.
- Analiza EVSE – czas przejścia między stanami.
