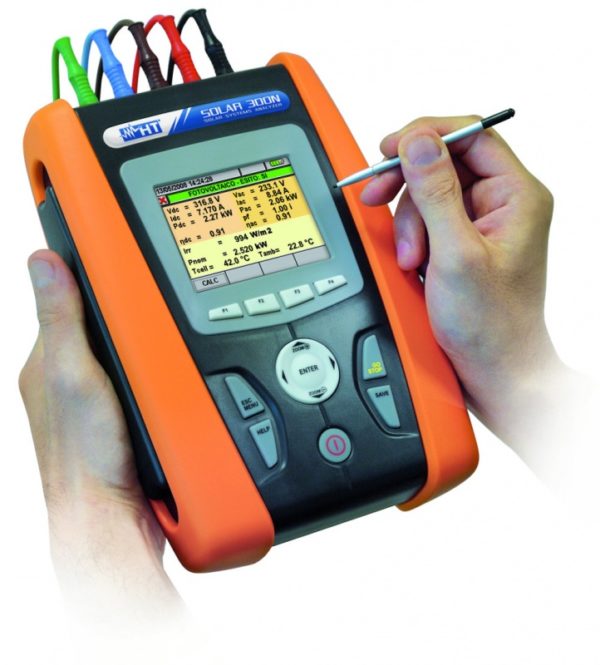

Wielofunkcyjny miernik instalacji fotowoltaicznych oraz analizator jakości energii HT – SOLAR 300N

Opis produktu – Wielofunkcyjny miernik instalacji fotowoltaicznych oraz analizator jakości energii HT – SOLAR 300N

Wielofunkcyjny miernik instalacji fotowoltaicznych oraz analizator jakości energii HT – SOLAR 300N

Zastosowanie

SOLAR300N umożliwia przeprowadzenie wszystkich badań wymaganych do weryfikacji skuteczności jedno- lub trójfazowych systemów fotowoltaicznych. Obecnie testowanie systemów fotowoltaicznych wymaga pomiaru parametrów środowiskowych (napromieniowanie modułów, temperatura modułów i środowiska) i parametrów elektrycznych (moc ciągłą, moc AC, itd.).

Zazwyczaj moduły i falownik mogą być umieszczone w odległościach nawet kilkudziesięciu metrów od siebie zmuszając tym samym operatora do wykonywania pomiarów w różnych odległych miejscach w tym samym czasie. Do przeprowadzenia tych operacji konieczne mogą być zarówno długie kable połączeniowe, jak i bezprzewodowe łącze radiowe, jednak oba te rozwiązania są nie do przyjęcia. Kable mogłyby utrudniać ruch operatorowi, lub być przeszkodą, a fale radiowe będą tłumione przez odbicia od podłogi, żelbetu, konstrukcji metalowych, stąd komunikacja jest niemożliwa.

W celu uniknięcia wyżej wymienionych problemów oraz przeprowadzenia niezbędnych współcześnie pomiarów, SOLAR300N jest dostarczony ze zdalną jednostką, zsynchronizowaną z głównym urządzeniem. Urządzenie zdalne jest umieszczone obok modułów fotowoltaicznych i jest podłączone do czujników do pomiaru parametrów środowiskowych (napromieniowania i temperatury). SOLAR300N jest podłączony w obie strony z falownikiem w celu uzyskania wartości parametrów elektrycznych (moc ciągła i AC).

Synchronizacja między oboma urządzeniami gwarantuje niezbędną współczesność pomiarów, a dwa oddzielne i niezależne urządzenia zapewniają wygodę i bezpieczeństwo wykonywania pomiarów. SOLAR300N jest także potężnym narzędziem do pełnej analizy jakości zasilania zgodnie z normą EN50160 (analiza harmonicznych, analiza anomalii napięcia, migotania, niezrównoważeni itd.). Oprogramowanie do zarządzania TopView zapewnia również możliwość tworzenia profesjonalnych raportów, które mogą być dostosowane przez dodanie logo firmy, danych klienta, komentarzy itp.

Funkcje i parametry

• Prąd DC/AC TRMS systemy jedno- i trójfazowe
• Moc DC/AC systemy jedno- i trójfazowe
• Energia AC systemy jedno- i trójfazowe
• Współczynnik mocy DC systemy jedno- i trójfazowe
• Pomiar natężenia promieniowania słonecznego [W/m2]
• Pomiar temperatury za pomocą czujnika PT1000
• Rejestracja harmonicznych napięcia i prądu aż do 49. rzędu
• Rejestracja anomalii napięcia (spadki, szczyty)
• Analiza migotania zgodnie z normą EN50160
• Rejestracja prądu rozruchowego z rozdzielczością 10ms
• Rejestracja szybkich przebiegów napięciowych (skoki) z rozdzielczością 5us
• Pełna analiza jakości zasilania zgodnie z normą EN50160
• Liczbowa i graficzna forma wyświetlania wartości
• Przywoływanie wyników na wyświetlaczu
• Kolorowy wyświetlacz TFT z ekranem dotykowym
• Zasilanie z wielokrotnie ładowaną baterią litowo-jonową
• Możliwość rozszerzenia pamięci za pomocą kart compact flash
• Transfer danych do zewnętrznej pamięci USB
• Port USB do połączenia z komputerem PC
• Pomoc on-line na ekranie
