| Model |
FDS1102 |
| Pasmo |
100 MHz |
| Kanały |
2 |
| Maks. szybkość próbkowania |
1 GS/s |
| Rozdzielczość pionowa |
8 bitów |
| Długość rekordu |
10M |
| Skala pozioma (s/div) |
2 ns/div – 1000 s/div (kroki 1–2–5) |
| Czułość pionowa |
1 mV/div – 10 V/div |
| Dokładność podstawy czasu |
±1 ppm (typ.) |
| Dokładność wzmocnienia DC |
3% (≤1 mV), 2% (2 mV), 1.5% (≥5 mV) |
| Impedancja wejściowa |
1 MΩ ±2%, równolegle 15 pF ±5 pF |
| Sprzężenie wejściowe |
DC / AC / GND |
| Maks. napięcie wejściowe |
≤ 300 Vrms (dla 1 MΩ) |
| Kursory |
ΔV i ΔT między kursorami; kursory automatyczne |
| Pomiary automatyczne |
Period, Frequency, +/−Pulse Width, Rise/Fall Time, Screen Duty, +/−Duty, PK-PK, RMS, Overshoot, Max/Min/Top/Base, Cycle RMS, Amplitude, Preshoot, +/−Pulse Count, Rise/Fall Edge Count, Area/Cycle Area, Delay A→B, Phase, FRR/FRF/FFR/FFF, LRR/LRF/LFR/LFF |
| Matematyka |
+, −, ×, ÷, FFT, funkcje użytkownika, filtr cyfrowy (LP/HP/BP/BR) |
| Typy wyzwalania |
Edge, Video, Pulse, Slope, Runt, Window, Timeout, Nth Edge, Logic, I2C, SPI, RS232, LIN, CAN |
| Wideo (linia/pole) |
NTSC, PAL, SECAM |
| Magazyn przebiegów |
128 MB, do 100 przebiegów |
| Tryb Lissajous |
Pełne pasmo; różnica fazy ±3° |
| Tryb wyzwalania |
Auto / Normal / Single |
| Licznik częstotliwości |
dostępny (6 cyfr) |
| Wi-Fi (opcjonalnie) |
dostępne |

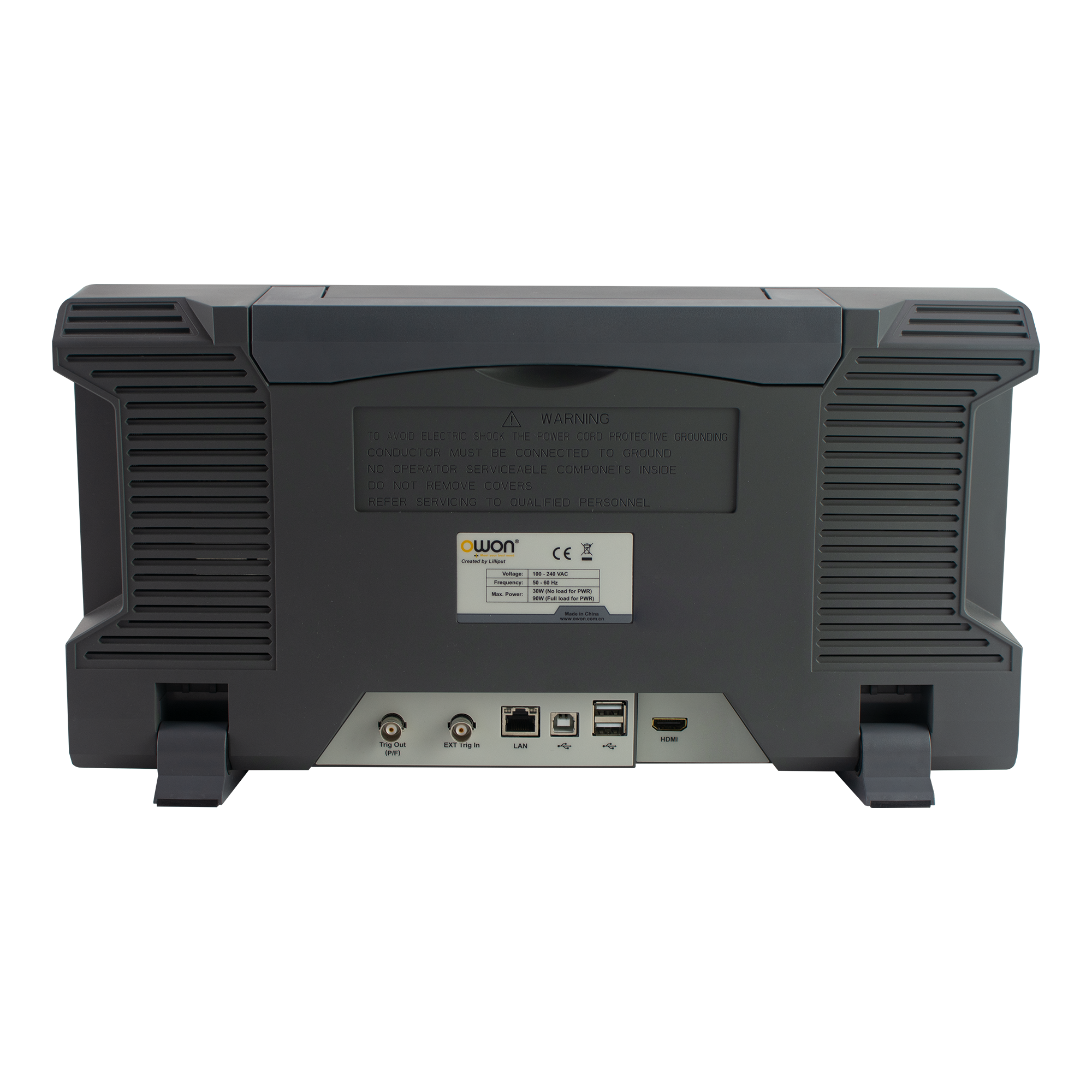

| Interfejsy |
HDMI; USB device ×1; USB Host ×4; Trig Out (P/F); LAN; słuchawki |
| Wyświetlacz |
10.4″ (1024×768) dotykowy LCD |
| Zasilacz (wbud.) – kanały |
CH1 / CH2 |
| Zasilacz – zakresy |
U: 0.1–15 V; I: 0.1–3 A; Pmax: 15 W |
| Zasilacz – rozdzielczość nastaw |
U: 10 mV; I: 10 mA |
| Multimetr – zakres |
4½ cyfry; True RMS; autorange |
| Multimetr – pomiary |
Napięcie, prąd, pojemność, rezystancja, częstotliwość, wypełnienie, ciągłość, test diody |
