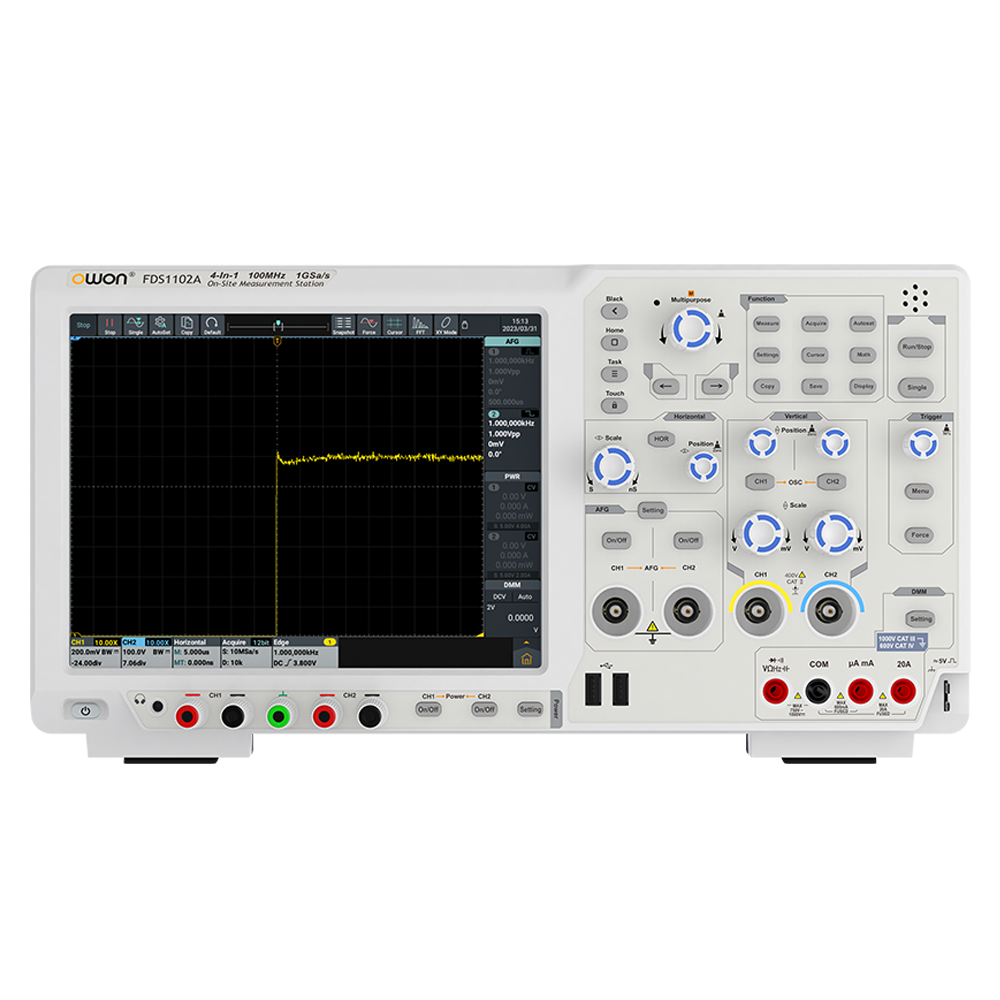

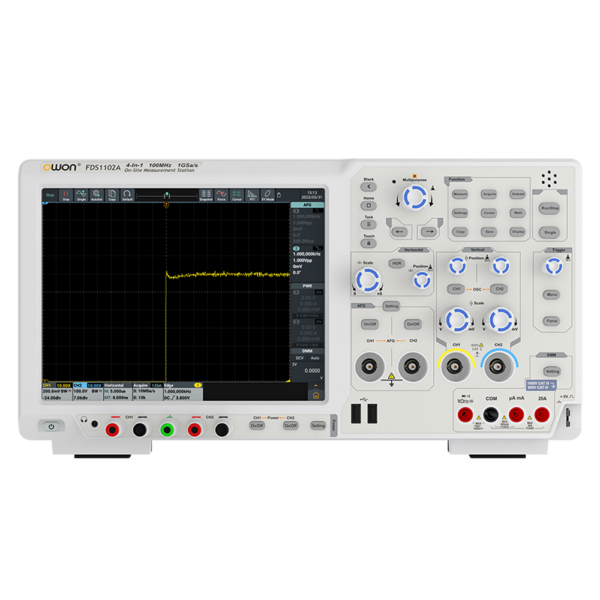

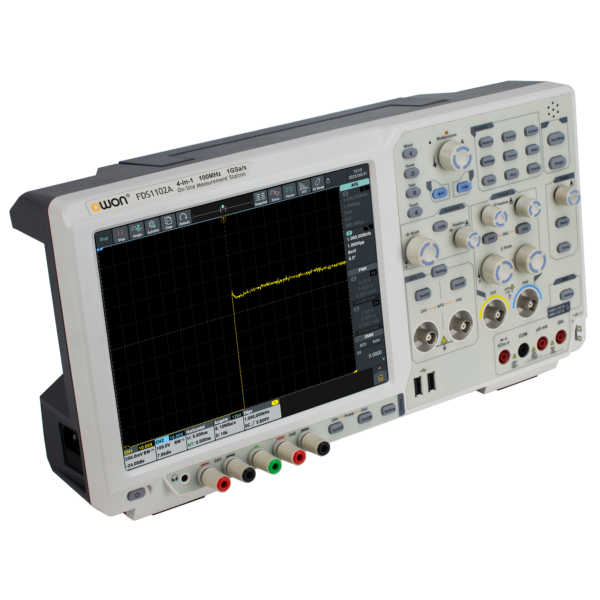

Wielofunkcyjny oscyloskop FDS1102A 2x100MHz 14bit z generatorem, zasilaczem, multimetrem
Wielofunkcyjny Oscyloskop DSO Serii OWON FDS1000
Oscyloskop DSO+ generator funkcyjny AG + Zasilacz + Multimetr 4 w 1
Obsługuje wyzwalacz krawędzi, nachylenie, szerokość impulsu, okno, poniżej amplitudy, interwał, limit czasu, typ kodu, N-tą krawędź, wyzwalacz wideo, wyzwalacz magistrali szeregowej itp.
Obsługuje testowanie wykresów FRA
Oparty na Androidzie, nowe doświadczenie, więcej możliwości
Obsługuje zewnętrzny wyświetlacz HDMI, mysz i klawiaturę, ułatwiając złożone operacje edycyjne
Obsługuje konfigurowanie sprzętu multimedialnego, takiego jak kamera, mikrofon, głośnik i gniazdo słuchawkowe, rozszerza więcej metod nauczania

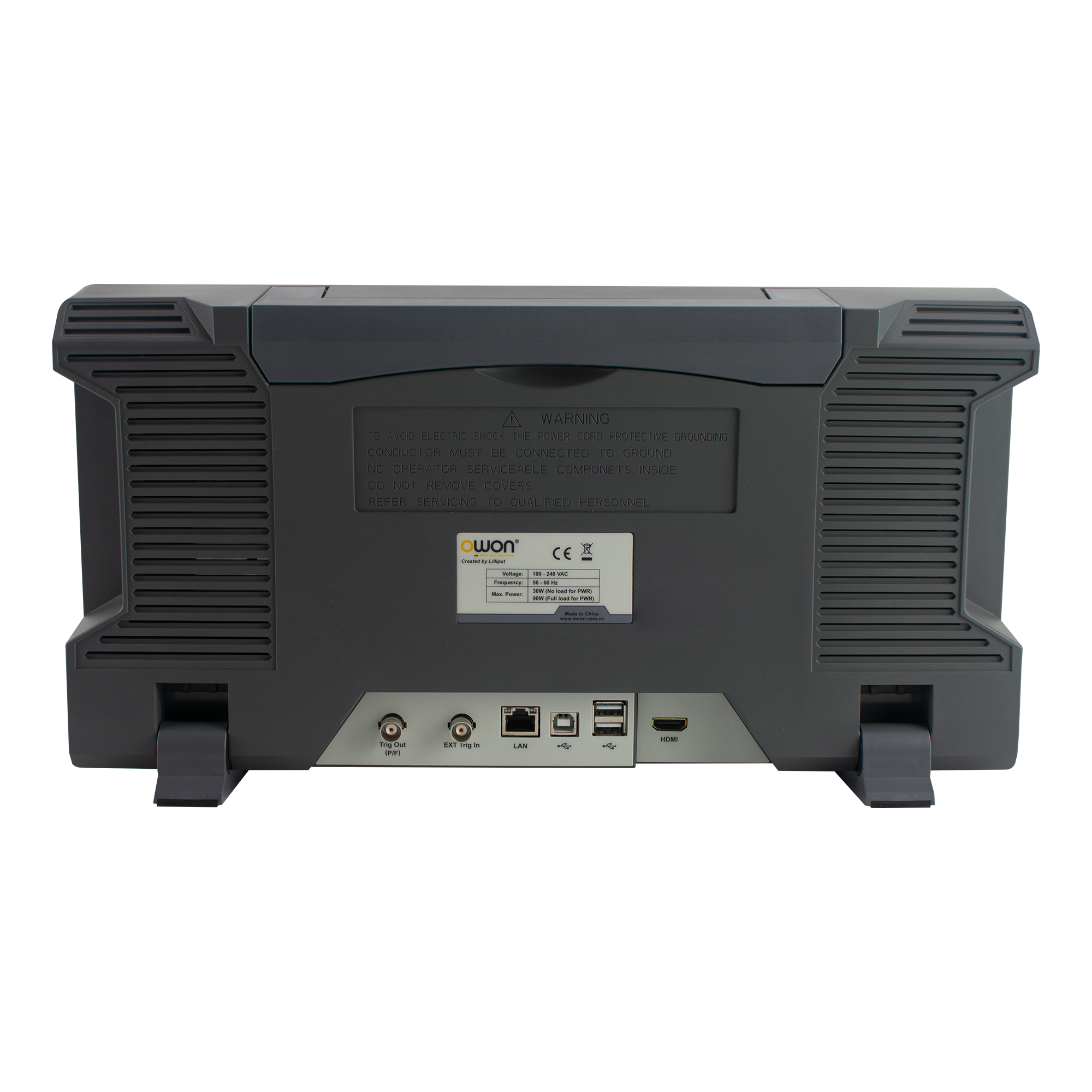

Bogaty interfejs: host USB x4, urządzenie USB, LAN, HDMI
Pojemnościowy dotykowy wyświetlacz HD o przekątnej 10,4 cala
Specyfikacja oscyloskopu
| Moduł | FDS1102 | FDS1102A | |
|---|---|---|---|
| Szerokość pasma | 100MHz | ||
| Częstotliwość próbkowania | 1GS/s | ||
| Rozdzielczość pionowa (A/D) | 8 bitów | 14 bitów | |
| Kanał | 2 | ||
| Impedancja wejściowa | 1MΩ ± 2%, równolegle z 15pF ± 5pF | ||
| Sprzężenie wejściowe | Prąd stały, przemienny i masowy | ||
| Długość rekordu | 20. | ||
| Skala pozioma (s/div) | 2ns/działka – 1000s/działka, krok po kroku 1 – 2 – 5 | ||
| Maksymalne napięcie wejściowe | 1MΩ ≤ 300Vrms; | ||
| Czułość pionowa | 1mV/dz. – 10V/dz. (na wejściu) | ||
| Pomiar kursora | △V i △T między kursorami, △V i △T między kursorami i autokursorami | ||
| Pomiar automatyczny | Okres, częstotliwość, +Szerokość impulsu, -Szerokość impulsu, Czas narastania, Czas opadania, Praca ekranu, +Cykl pracy, -Cykl pracy, PK-PK, RMS, Przeregulowanie, Max, Min, Góra, Cykl RMS, Baza, Amplituda, Przedstrzelenie, +Liczba impulsów, -Liczba impulsów, Liczba zboczy narastania, Liczba zboczy opadania, Obszar、Obszar cyklu, Opóźnienie A→B, Opóźnienie A→B, Faza, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | ||
| Matematyka kształtu fali | +, -, ×, ÷, FFT, funkcja zdefiniowana przez użytkownika, filtr cyfrowy | ||
| Przechowywanie przebiegów | 128 MB, 100 przebiegów | ||
| Lissajou
Rysunek |
Szerokość pasma | Pełna przepustowość | |
| Różnica faz | ±3 stopnie | ||
| Typ wyzwalacza | Krawędź, Wideo, Impuls, Nachylenie, Runt, Windows, Timeout, N-ta krawędź, Logika, I2C, SPI, RS232, LIN i CAN | ||
| Częstotliwość liniowa / polowa (wideo) | Standard NTSC, PAL i SECAM | ||
| Tryb wyzwalania | Automatyczny, Normalny i Pojedynczy | ||
| Interfejs | HDMI;Urządzenie USB *1, Host USB *4 ; Wyzwalanie (P/F); LAN;słuchawka | ||
| Licznik częstotliwości | dostępny | ||
| WIFI (opcjonalnie) | dostępny | ||
| Wyświetlać | Dotykowy wyświetlacz LCD o przekątnej 10,4 cala (1024×768) | ||
Specyfikacja zasilania
| Kanał | kanał CH1/CH2 | |
| Znamionowa moc wyjściowa (0 °C -40 °C) | Maksymalne napięcie | 0,1-15 V. |
| Maksymalny prąd | 0,1-3A | |
| Moc maksymalna | 254 | |
| Ustawianie rozdzielczości | Napięcie | 10mV |
| Prąd | 10mA | |
Specyfikacja multimetru
| Odczyt w pełnej skali | 41/2 cyfry | Pasmo przenoszenia | (40 – 1000) Hz |
| Automatyczny zakres | √ | Ture rms | √ |
| Miara | Napiecie, Prąd, Pojemność, Rezystancja, Częstotliwość, Cykl pracy, Kontynuuj, Test diody | ||
Specyfikacja generatora przebiegów
| Maksymalna częstotliwość wyjściowa | 50 MHz |
| Częstotliwość próbkowania | 300 MS/s |
| Kanał | 2 |
| Amplituda (HR) | 2mVpp – 10Vpp |
| Długość kształtu fali | 8K |
