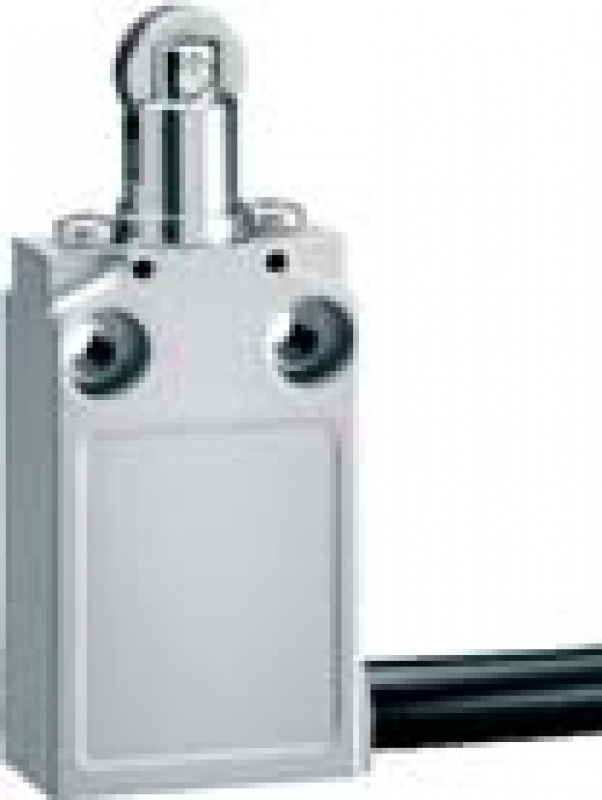

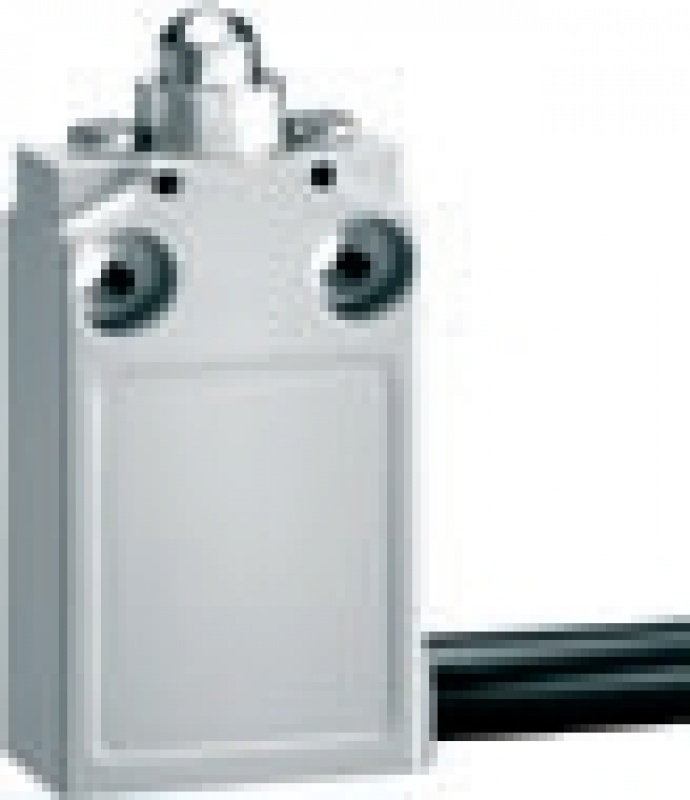

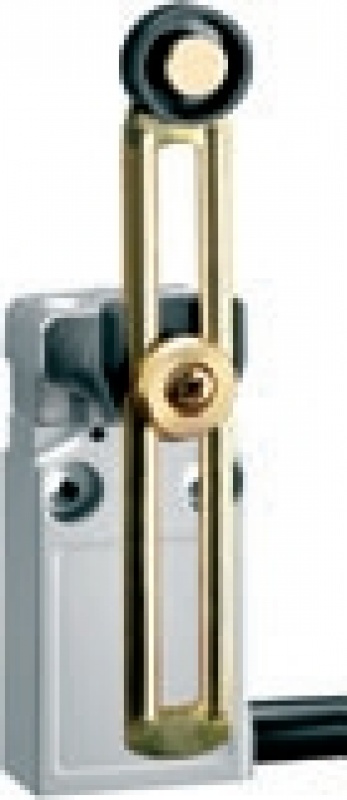

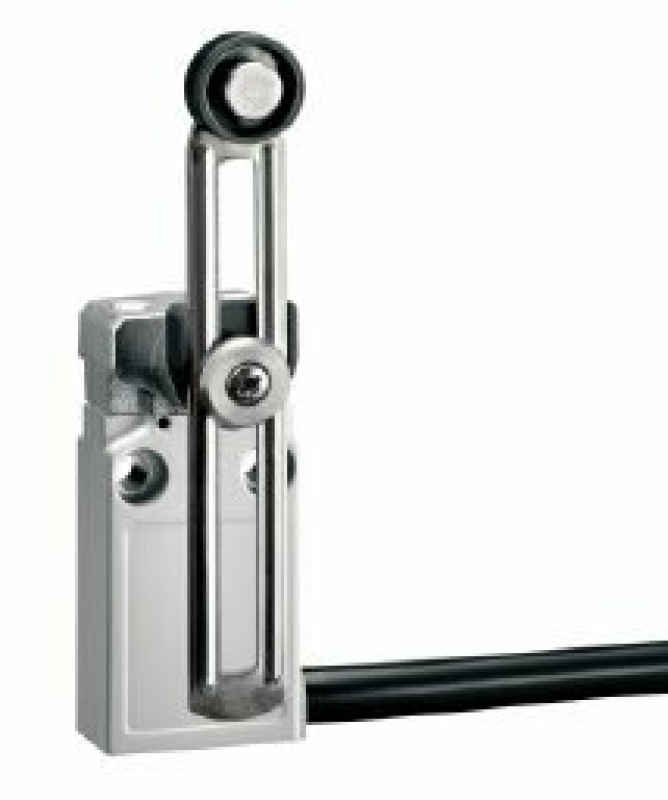

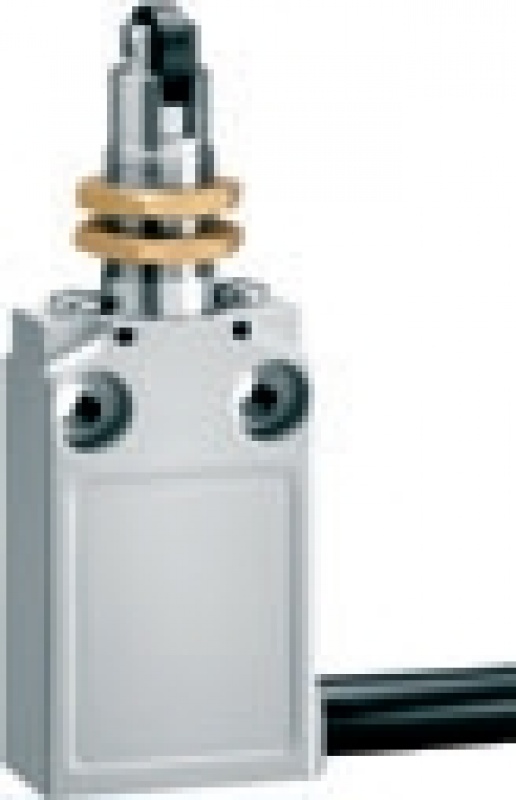

Wyłączniki krańcowe metalowe 5-przewodowe serii KP

Wyłączniki krańcowe metalowe 5-przewodowe serii KP

Charakterystyka robocza

• Maksymalny zakres roboczy: 240 cykli/min.
• Czas przełączania: 0,01-1ms
• Trwałość mechaniczna: 20 milinów cykli
• Znamionowy prąd cieplny umowny Ith: 15A
• Oznaczenie wg IEC/EN 60947-5-1: A600 P300
• Obciążenie w AC15: 240VAC 6,3A
• Znamionowe napięcie izolacji Ui: 250VAC
• Rezystancja zestyków: <15mΩ
• Kabel 2m, 5-żyłowy, każdy 0,75 mm/AWG18
• Stopień ochrony: IP00 lub IP20 z osłoną zacisków
• Obudowa: termoplastyczny polimer
• Siła robocza:
  • KS A1 – KS A4 i KS B: 2,5N
  • KS A9 i KS C3: 1,5N
  • KS C1: 1N
  • KS C2 i KS L2: 1,3N
  • KS C9: 1,7N
  • KS L1: 6,4N
  • KS L3: 0,1N
• Moment obrotowy:
  • śruba mocująca głowicy M12: 4,9-6,9Nm
  • zaciski boczne: 0,6-1Nm
  • zaciski zestyków: 0,7-1Nm
• Warunki otoczenia:
  • Temperatura pracy: -25…+70°C
  • Temperatura składowania: -40…+70°C.

Certyfikaty i zgodności

Uzyskane certyfikaty: c us, GOST .
Zgodne z normami: IEC/EN 60947-1, IEC/EN 60947-5-1.
