Wymiennik ciepła typu płaszczowo-rurowego

Specyfikacja – Wymiennik ciepła typu płaszczowo-rurowego

Dane techniczne

• Powierzchnia wymiany ciepła: 0,0545 m2
• Wiązka rur, stal nierdzewna
  • Średnica zewnętrzna: 8 mm / Średnica wewnętrzna: 6 mm
  • Grubość ścianki: 2 mm
  • Rury, 7 / Długość: 31 cm
• Obudowa, przezroczysta (PMMA)
  • Średnica zewnętrzna: 110 mm
  • Grubość ścianki: 3 mm / Długość: 35,5 cm

Zakres dostawy

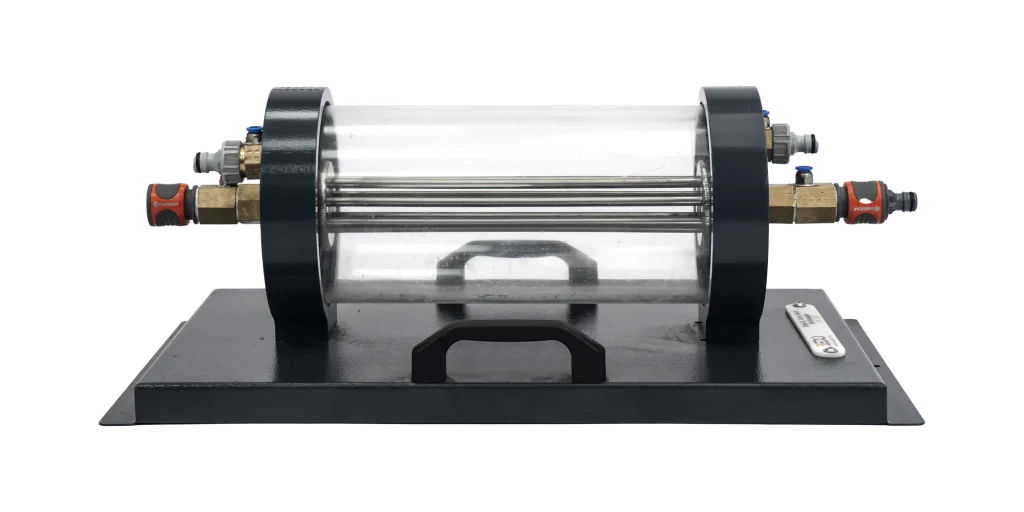

• Wymiennik ciepła typu płaszczowo-rurowego (HT – 013)

Wymagane do pracy

• Urządzenie serwisowe wymiennika ciepła (HT – 010)

Szczegóły

• Moduł ten służy do badania zachowania typowego wymiennika ciepła typu płaszczowo-rurowego podczas pracy, który jest jednym z najczęściej stosowanych typów wymienników ciepła w przemyśle.
• Urządzenie należy podłączyć do jednostki zasilającej wymiennik ciepła za pomocą szybkozłączy, aby doprowadzić gorącą i zimną wodę do wymiennika ciepła.
• Wymiennik ciepła typu płaszczowo-rurowego składa się z siedmiu rur otoczonych przezroczystą obudową zewnętrzną, która umożliwia obserwację procesu.
• Gorąca woda przepływa przez wiązkę rur, a zimna woda przepływa przez przestrzeń w obudowie. Część energii cieplnej gorącej wody jest przekazywana do zimnej wody.
• Zawory regulujące przepływ na jednostce zasilającej służą do regulacji natężenia przepływu gorącej i zimnej wody.
• Wąż zasilający jest podłączony za pomocą szybkozłączy, co umożliwia zmianę kierunku przepływu.
• Wąż zasilający umożliwia pracę w trybie przepływu krzyżowego lub przeciwprądowego.
• Krzywe temperatury można wykreślić i wyświetlić graficznie za pomocą oprogramowania dostarczonego wraz z urządzeniem szkoleniowym.
• Zmierzone wartości można rejestrować i kontrolować za pomocą oprogramowania do gromadzenia danych w jednostce zasilającej wymiennika ciepła.
• Średni współczynnik przenikania ciepła jest następnie obliczany jako zmienna charakterystyczna za pomocą oprogramowania.
