Opis
Advanced BEDO-DACI stanowi kompleksowe rozwiązanie do akwizycji danych, zaspokajając szeroki zakres potrzeb aplikacji. Dzięki obsłudze do 32 wejść analogowych single-ended lub 16 wejść analogowych różnicowych, a także do 8 wyjść analogowych single-ended i szerokiej gamie do 67 cyfrowych linii I/O, zapewnia wszechstronną łączność i wydajne możliwości gromadzenia danych. Co więcej, BEDO-DAQ doskonale sprawdza się w precyzyjnych pomiarach temperatury. Pakiet oprogramowania oparty na LabVIEW usprawnia proces konfiguracji, gromadzenia i analizy danych, oferując intuicyjną obsługę. Dodatkowo, jego działanie w dwóch trybach pozwala użytkownikom na płynne dostosowanie się do specyficznych wymagań aplikacji, zwiększając elastyczność i użyteczność dla różnych zadań akwizycji danych.
Dane techniczne
- 5 wejść analogowych
- 2 analogowe wejścia napięciowe A i B na 4-mm gniazdach bezpieczeństwa (izolowane elektrycznie)
- Rozdzielczość: 12 bitów
- Zakresy pomiarowe: ±0,1/±0,3/±1/±3/±10/±30/±100/±250 V
- Błąd pomiarowy: ±1% plus 0,5% wartości końcowej zakresu
- Oporność wejściowa: 1 MΩ
- Częstotliwość skanowania: do 1 MHz na wejście
- Ilość mierzonych wartości: niemal nieograniczona (zależna od komputera PC) do 10 000 wartości/s, przy wyższej częstotliwości pomiarowej maks. 200 000 wartości
- Pre-trigger: do 50 000 wartości na wejście
- 1 analogowe wejście prądowe A na 4-mm gniazdach bezpieczeństwa (alternatywnie do wejścia napięciowego A)
- Zakresy pomiarowe: ±0,03/±0,1/±0,3/±1/±3 A
- Błąd pomiaru: błąd napięcia plus 1%
- Odporność wejścia: < 0. 5 Ω
- Częstotliwość skanowania: do 1 MHz na wejście
- Patrz wejścia napięciowe w celu uzyskania dalszych danych
- 2 wejścia analogowe w miejscach złączy skrzynek czujników A i B (można podłączyć skrzynki czujników i czujniki)
- Zakresy pomiarowe: ±0. 003/±0,01/±0,03/±0,1/±0,3/±1 V
- Oporność wejściowa: 10 kΩ
- Częstotliwość skanowania: do 500 kHz na wejście
- Patrz wejścia napięciowe w celu uzyskania dalszych danych
- Dane techniczne zmienią się w zależności od podłączonej skrzynki czujnika. W takim przypadku CASSY Lab 2 automatycznie wykrywa możliwe wielkości i zakresy pomiarowe po podłączeniu skrzynki czujnika.
- 4 wejścia timera
- 32-bitowe liczniki w miejscach A i B skrzynki czujnika (np. dla skrzynki GM, skrzynki timera lub Timera S) Częstotliwość zliczania: maks. 1 MHzRozdzielczość czasowa: 20 ns. 1 MHz
- Rozdzielczość czasowa: 20 ns
- 5 wskaźników stanu LED dla wejść analogowych i portu USB
- Kolory: czerwony i zielony, w zależności od stanu
- Intensywność światła: regulowana
- 1 przekaźnik przełączający
- (wskazanie przełączenia za pomocą diody LED)
- Zakres: maks. 250 V/2 A
- 1 wyjście analogowe
- (wskaźnik stanu przełączenia LED, np. do przytrzymywania magnesu lub zasilania eksperymentu)
- Zmienny zakres napięcia: maks. 16 V/200 mA (obciążenie ≥ 80Ω)
- 12 wejść cyfrowych
- (TTL) w czujnikach A i B (obecnie używane tylko do automatycznego wykrywania czujników) 6 wyjść cyfrowych
- (TTL) w czujnikach A i B (obecnie używane tylko do automatycznego przełączania czujników) używane do automatycznego przełączania zakresu pomiarowego czujnika)
- 1 port USB do podłączenia do komputera
- 1 magistrala CASSY do podłączenia dodatkowych modułów CASSY
Zakres dostawy

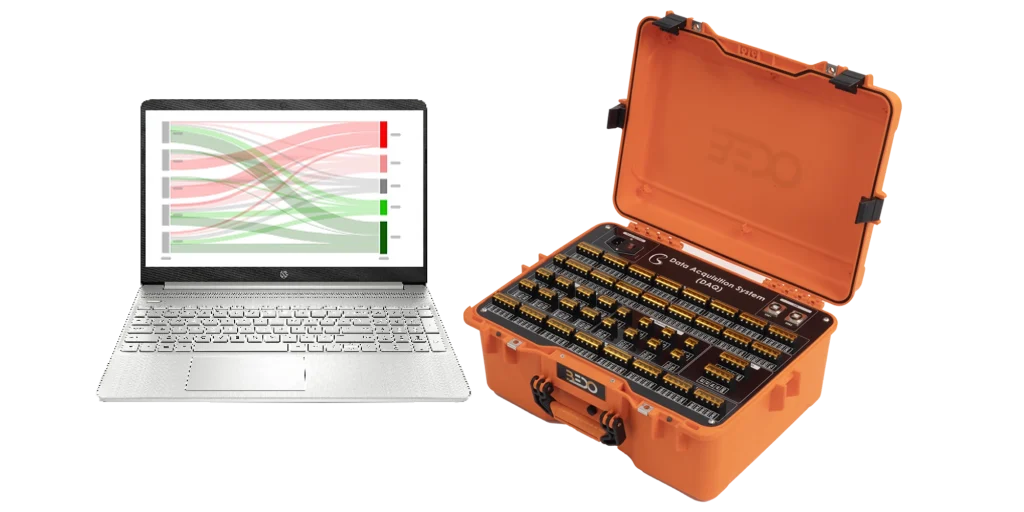

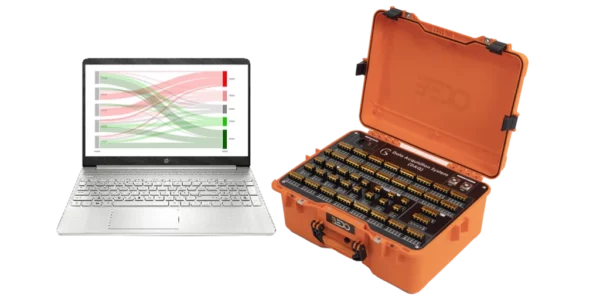

- Zaawansowany system BEDO DAQ (EC110)
- Twarda instrukcja obsługi
Opcje
Wymagane do działania
Laboratoryjny komputer PC
Szczegóły techniczne
- To urządzenie jest przeznaczone do rejestrowania danych pomiarowych i może być podłączone do komputera, innego modułu lub wyświetlacza za pośrednictwem portu USB.
- Obsługuje kaskadowanie, umożliwiając łączenie modułów czujników i modułów zasilania w szereg.
- Oferuje 3-krotną izolację elektryczną, z 4-milimetrowymi wejściami A i B oraz przekaźnikiem R.
- Pomiary mogą być wykonywane jednocześnie na 4-milimetrowych wejściach i złączach skrzynek czujników, zapewniając 4 kanały.
- Urządzenie obsługuje kaskadowanie do 8 modułów w celu rozszerzenia wejść i wyjść.
- Dodatkowe skrzynki czujników można dodać, aby zapewnić do 8 wejść analogowych.
- Posiada automatyczne wykrywanie skrzynek czujników dla łatwej funkcjonalności plug and play.
- Urządzenie jest sterowane mikroprocesorem i ma system operacyjny, który można łatwo aktualizować za pomocą oprogramowania w celu ulepszenia funkcji.
- Może być używany jako bench-top, konsola lub jednostka demonstracyjna i jest kompatybilny z ramami panelowymi CPS / TPS.
- Napięcie zasilania wynosi 12 V AC/DC, które można podłączyć za pomocą wtyczki armatniej lub sąsiedniego modułu.
- Informacje dla programistów, sterowniki LabVIEW i MATLAB są dostępne na stronie internetowej producenta.
