Name: Zaawansowany trenażer centralnej klimatyzacji
Brand: Bedo

Opis produktu – Zaawansowany trenażer centralnej klimatyzacji

Ta jednostka edukacyjna (AR – 010) została zaprojektowana w celu umożliwienia zbadania działania modelu centralnej jednostki klimatyzacyjnej, prawidłowego doboru i projektowania centralnych jednostek klimatyzacyjnych w celu dostosowania do określonych obciążeń oraz identyfikacji komponentów centralnej jednostki klimatyzacyjnej. Trenażer składa się z modelowych komponentów centralnej jednostki klimatyzacyjnej, pomieszczenia obciążeń, sterowników elektrycznych, czujników, wyświetlaczy cyfrowych, kanałów i komputera z ekranem dotykowym.

Dane techniczne

Dwie nagrzewnice
- Preheater: 1 kW
- Reheater: 1 kW
Nagrzewnica:
- Napięcie/częstotliwość: 208-220V ~ 50Hz
- Wydajność nagrzewnicy: 1501W
- Temperatura otoczenia: 32°C
- Gaz powrotny: 15°C
- Temperatura cieczy: 45°C
Zakresy pomiarowe
- Wilgotność względna: 0 – 100% RH
- Czujnik temperatury: – 10º – 260ºC
- Czujnik prędkości powietrza: 0 – 10 m/s
- Zakres ciśnienia: 0 – 16 bar
Zasilanie:
- 220 – 230 V, 50/60 Hz.
- Pojemność wody: 2 litry.
- Ciśnienie pary: 2,5 bar.
- Moc elektryczna wrzenia: 1000 W.
Duct
- Max. Przepływ: 0,08 m³/s
- W x H: 200 mm x 200 mm

Zakres dostawy

Zaawansowany trenażer centralnej klimatyzacji (AR – 010)
Twarda kopia instrukcji obsługi.

Opcje

Zawartość cyfrowa (BI-01)

Wymagania techniczne

Laboratoryjny komputer PC

Szczegóły techniczne

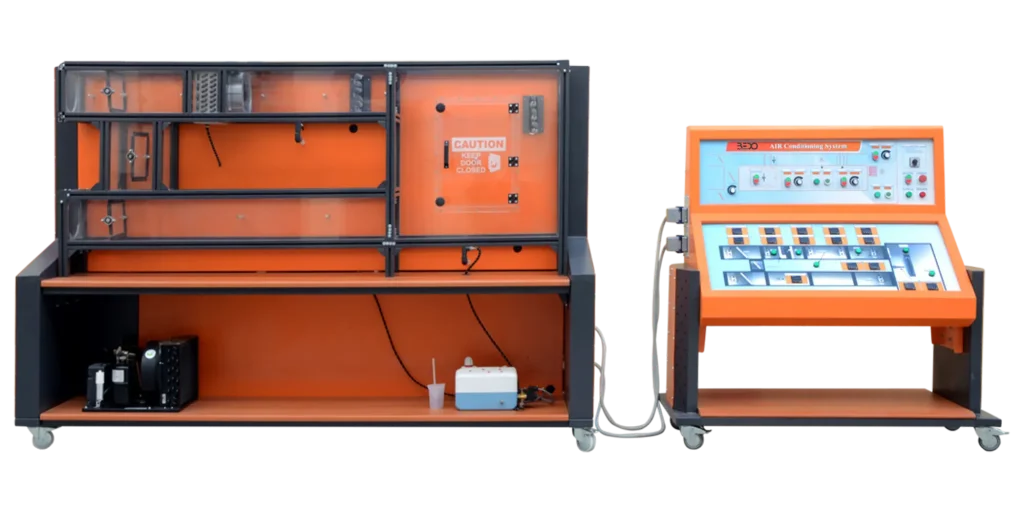

Trenażer składa się głównie z dwóch jednostek połączonych kablem, centralnej jednostki klimatyzacyjnej wraz z pomieszczeniem generującym obciążenie i kanałami oraz jednostki sterującej wraz z elektrycznymi elementami sterującymi, czujnikami, wyświetlaczami cyfrowymi, przełącznikami operacyjnymi i komputerem z ekranem dotykowym.
Urządzenie jest wyposażone w system akwizycji danych, który umożliwia przesyłanie parametrów mierzonych przez czujniki do komputera.
Komputer jest wyposażony w interaktywne oprogramowanie, które działa jako interfejs między użytkownikiem a jednostką i ma możliwość przedstawiania krzywych wykreślonych przy użyciu zarejestrowanych parametrów.
Komponenty modelu centralnej klimatyzacji składają się z wentylatora, wężownicy chłodzącej, nawilżacza, wężownicy grzewczej i komory mieszania.
Prędkość wentylatora jest regulowana, a więc natężenie przepływu jest regulowane.
Cewka chłodząca ma cykl sprężania w celu wygenerowania efektu chłodzenia i termostat do ustawiania temperatury wężownicy chłodzącej.
Cewka grzewcza składa się z nagrzewnicy elektrycznej, a jej moc grzewczą można regulować za pomocą pokrętła na panelu sterowania lub można ją ustawić za pomocą ekranu dotykowego.
3 przepustnice służą do określenia stosunku mieszania powietrza świeżego i powrotnego.
Przepustnice mogą być sterowane poprzez ustawienie wymaganego stosunku mieszania za pomocą pokrętła na panelu sterowania lub za pomocą oprogramowania.
Nawilżacz składa się z wanny z wodą i grzałki elektrycznej do odparowywania wody, nawilżacz posiada spust i system eliminacji pary.
Spust nawilżacza jest sterowany elektrycznie. </System eliminacji pary pozwala na zastąpienie gorącej wody zimną wodą, dzięki czemu para jest natychmiast eliminowana, co pozwala na precyzyjną kontrolę nawilżania.
Wentylator, wężownica chłodząca, wężownica grzewcza i nawilżacz mogą być sterowane za pomocą przełączników na panelu sterowania lub za pomocą oprogramowania.
Pomieszczenie obciążenia zawiera wężownicę grzewczą i urządzenie obciążenia utajonego.
Obciążenia wymiennika ciepła jawnego i wymiennika ciepła utajonego mogą być obsługiwane za pomocą przełączników i pokręteł na panelu sterowania lub za pomocą oprogramowania.
Urządzenie posiada czujniki temperatury do pomiaru temperatury przed i za wężownicą chłodzącą i wężownicą grzewczą.
Wilgotność jest mierzona przed i za nawilżaczem.
Pomiar temperatury i wilgotności jest wyświetlany na cyfrowych wyświetlaczach na panelu sterowania i za pomocą oprogramowania.
Na panelu sterowania wydrukowany jest schemat przedstawiający różne procesy klimatyzacji.
Kanały wykonane są z przezroczystego materiału, aby umożliwić wizualizację różnych procesów.
Urządzenie posiada wyłącznik bezpieczeństwa wymuszający wyłączenie urządzenia w sytuacji awaryjnej.
Pomieszczenie ładunkowe posiada odpływ, który można obsługiwać za pomocą przełącznika na panelu sterowania lub za pomocą oprogramowania.

Eksperymenty

Zbadaj działanie centralnej jednostki klimatyzacyjnej.
Zidentyfikuj różne komponenty i ich funkcje.
Zbadaj sterowanie systemem zamkniętej pętli.
Badanie prawidłowego doboru i projektowania poszczególnych komponentów centralnych jednostek klimatyzacyjnych w celu dostosowania do określonych obciążeń ciepła jawnego i utajonego.
Wykonanie następujących eksperymentów przy użyciu oprogramowania :
- Badanie zmian powietrza podczas przepływu przez różne elementy systemu [Proces chłodzenia].
- Badanie zmian powietrza podczas przepływu przez różne elementy systemu [Proces ogrzewania].
- Badanie zmian powietrza podczas przepływu przez różne elementy systemu [Proces nawilżania].
- Badanie zmian powietrza podczas przepływu przez różne elementy systemu [Proces osuszania].
- Badanie zmian powietrza podczas przepływu przez różne komponenty systemu [Proces pomieszczenia obciążonego].
- Badanie zmian powietrza podczas przepływu przez różne komponenty systemu (tryb automatyczny).
