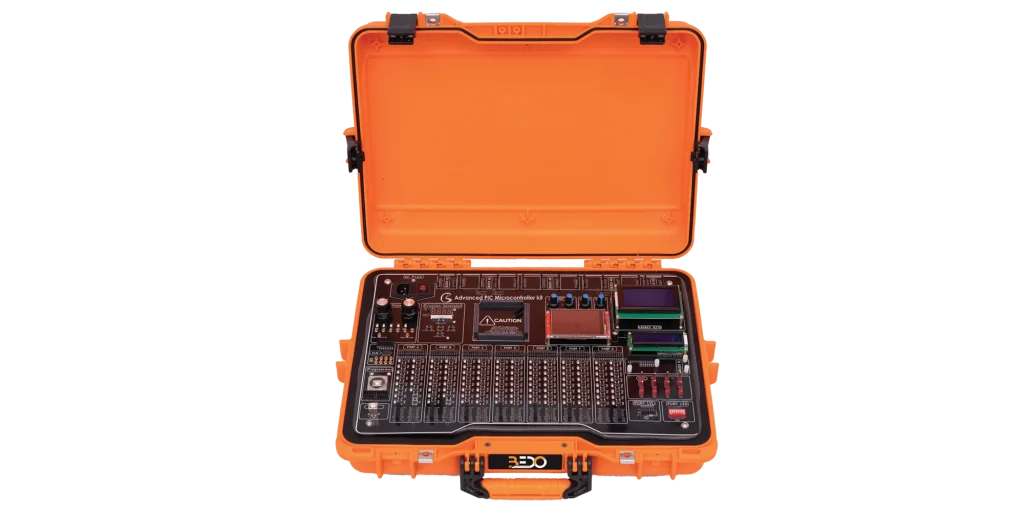

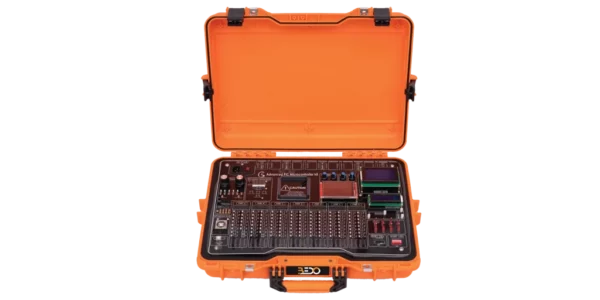

Zaawansowany zestaw do komunikacji światłowodowej

• Składa się z różnych modułów, z których każdy pełni określoną funkcję, które należy połączyć ze sobą podczas eksperymentów jako podstawowe elementy komunikacyjne.
• Moduł po lewej stronie banana jest przeznaczony dla wejść sygnałowych (wejścia o wysokiej impedancji)
• Moduł po prawej stronie banana jest przeznaczony dla wyjść sygnałowych (wyjścia o niskiej impedancji).
• Znaki bananowe dla sygnałów analogowych i cyfrowych w celu ułatwienia połączenia.
• Regulacja zmiennych w modułach zależy od obserwacji i pomiaru sygnałów wyjściowych.

Zestaw modułów zawiera:

• Wejście audio z kondycjonowaniem
  • Mikrofon elektretowy
  • Wzmacniacz o zmiennym wzmocnieniu z możliwością wyboru wzmocnienia X1 , x10 , x100
• Wyjście audio z kondycjonowaniem
  • Gniazdo audio do podłączenia słuchawek
  • Wzmacniacz audio obsługuje do 700 mW
• Modulator amplitudy & demodulator
  • Zakres sygnału wejściowego : 6Vp-p
  • Sygnał modulujący do 10 KHz
  • Sygnał nośny do 100 KHz
• VCO
  • Zakres sygnału wejściowego : 6Vp-p
  • Zakres częstotliwości : 1 KHz do 140 KHz (możliwość wyboru zakresu)
  • Regulowane wzmocnienie : 0 do 2
• Modulator PWM
  • Zakres sygnału wejściowego : 6Vp-p
  • Zakres częstotliwości nośnej do 100 KHz
  • Zakres częstotliwości sygnału informacyjnego do 5 KHz
• Phase-Locked-Loop (PLL)
  • Zakres sygnału wejściowego : 6Vp-p
  • Regulacja LPF
  • Zmienna regulacja częstotliwości środkowej
• Stałe zasilacze DC : +5V, -5V & 3.3V
  • Regulowane zasilacze DC : +1.25V do 5V i -1.25V do 5V
  • Wyjścia TTL: 1 KHz, 2 KHz, 4 KHz & 8 KHz.
• Wzmacniacz AC
  • Zakres sygnału wejściowego : 6Vp-p
  • Wysoka szybkość narastania 20V/usec
  • Regulowane wzmocnienie
• Komparatory
  • Zakres sygnału wejściowego : 6Vp-p
  • Dwukanałowe zmienne progi DC od -5 do 5V
• UART Transceiver
  • Transformuje UART do interfejsu USB poprzez kable typu B.
  • Praca z napięciem +5V
  • Przesył danych do 1 Mbps
• LPF & HPF
• • Regulowana częstotliwość odcięcia DC do 100 KHz
  • Możliwość kaskadowania do 4 rzędu
• Generator funkcyjny
• Potrójkanałowy
  • Rodzaje przebiegów : Sinusoidalny, trójkątny i kwadratowy
  • Regulowana częstotliwość do 20 KHz
  • Zmienna amplituda do 6 Vp-p dla każdego sygnału.
  • Kontrola offsetu dla każdego sygnału.
• Nadajnik światłowodowy-RED:
  • Dioda LED o wysokiej jasności
  • Częstotliwość transmisji danych do 100 KHz
  • 660nm
  • Kompatybilny ze światłowodami PMMA 1000 um
• Nadajnik światłowodowy-GREEN:
  • High radiance LED
  • Data Rate up to 100 KHz
  • 530nm
  • Compatible with 1000 um PMMA optical fibers
• Fiber Optics photo Transistor
  • Fototranzystory światłowodowe zastosowane w tym trenażerze mają odpowiedź 50 ma/mw światła padającego przy 650 nm, gdy są sprzężone ze światłowodem PMMA 1000 um.
  • Fototranzystor jest odpowiedni dla prędkości do 100 KHz.
  • Odpowiedź szczytowa: 850 nm
• Włókna optyczne 1000 Um Kable
• SONET Mux:
  • Sygnały wejściowe : trzy niezależne wejścia, sygnały analogowe do 4V pk-pk.
  • Taktowanie wewnętrzne : 200kHz stałe
  • Zakres częstotliwości: maksymalnie do CLK / 80
  • Częstotliwość próbkowania: CLK / 40
  • Dane wyjściowe: 40-bitowa, cyfrowa ramka szeregowa 0:5V.
• SONET Demux:
  • Sygnały wyjściowe: trzy niezależne wejścia, sygnały analogowe do 4V pk-pk
  • Zewnętrzny zegar: zsynchronizowany i w fazie z danymi wejściowymi
• SONET Clock Regeneration:
  • Sygnały wejściowe: dane cyfrowe 0:5V, częstotliwość zegara 20kHz
  • Sygnały wyjściowe: dane cyfrowe 0: 5V, zsynchronizowany i w fazie zegar bitowy
  • Funkcje: sterowany fazowo, blokowany krystalicznie regenerator zegara bitowego
• Sprzęgacz światłowodowy:
  • Cztery porty sprzęgające
  • Multimod
  • Długość fali 850 nm
  • Długość 1 m
• Moduł nadajnika światłowodowego:
  • Typ sygnału: Cyfrowy
  • Długość fali 850 nm w oparciu o GaAIAs LED
  • Multimode
• Moduł odbiornika światłowodowego:
  • Typ sygnału: Cyfrowy
  • Długość fali 850 nm oparty na monolitycznym foto-IC
  • Multimode
• Zestawowi towarzyszą wszystkie wymagane kable i adaptery między modułami & coupler.
