Opis produktu – Zestaw akcesoriów do kalibracji ciśnienia – Time Electronics 7198
- Adaptery/złączki/węże
- Adaptery metryczne/BSP/równoległe/NPT
- Złącza sprzęgające
- Szybkie zwalnianie i węże minimalizujące
- 10-calowy klucz nastawny w zestawie
- Nadaje się do użytku z pompami
- Kompaktowy zestaw do laboratoriów i pracy na miejscu

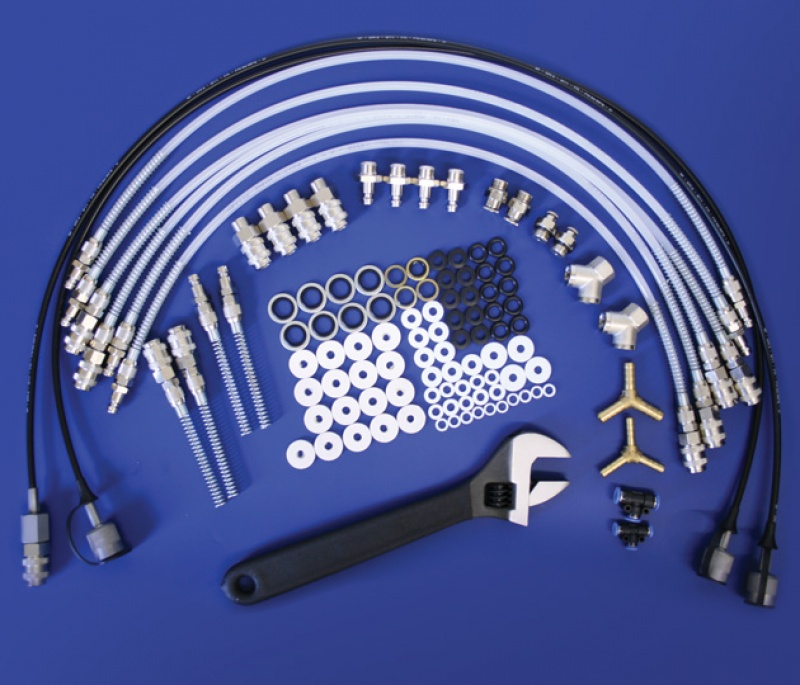

Zestaw 7198 to kompleksowy wybór adapterów ciśnieniowych wykonanych ze stali nierdzewnej. Wraz z szeregiem akcesoriów i węży, 7198 umożliwia szybkie podłączenie oprzyrządowania ciśnieniowego podczas kalibracji i testów.

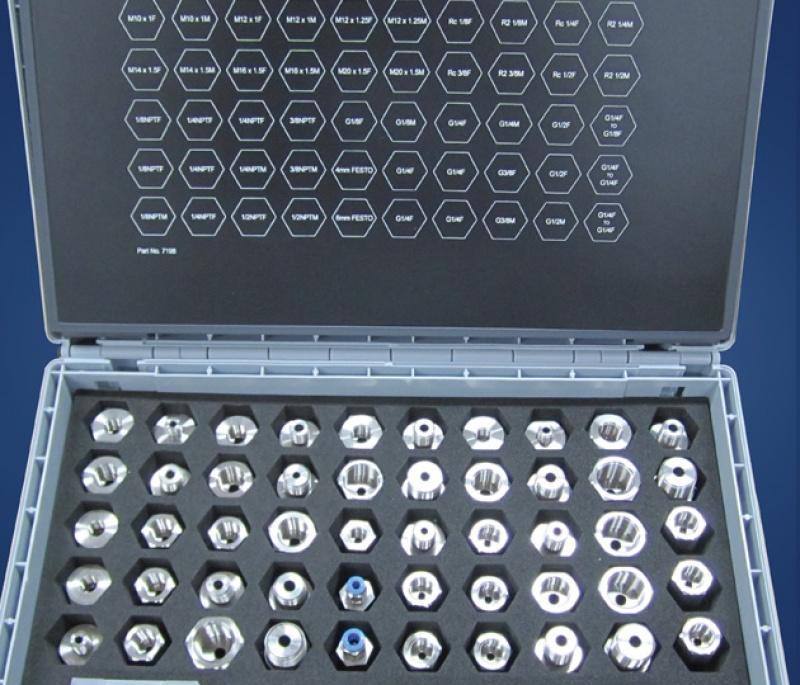

Umieszczony w wytrzymałej plastikowej obudowie, zestaw składa się z gwintów BSP (równoległych), NPT (stożkowych) i metrycznych, z gwintami męskimi i żeńskimi zakończonymi złączem męskim ¼ BSP. Zastosowanie złączek ¼ BSP (żeńskich) pozwala na nieograniczone kombinacje gwintów, aby spełnić wszelkie możliwe wymagania.
Połączenie węży niskociśnieniowych z szybkozłączami i wysokociśnieniowych węży Minimess 1620 zapewnia pełną łączność między źródłem ciśnienia a testowaną jednostką.
The 7198 nadaje się do użytku z
Time Electronics CalBench oraz z urządzeniami generującymi ciśnienie, takimi jak przenośne i stacjonarne pompy ciśnieniowe. Uzupełnia naszą ofertę
przyrządów do kalibracji ciśnienia i jest atutem każdego warsztatu oprzyrządowania. Kompaktowy i praktyczny, model 7198 oferuje szybkie rozwiązanie w zakresie wymagań dotyczących komponentów ciśnieniowych zarówno w terenie, jak i w laboratorium.
Specyfikacja – Zestaw akcesoriów do kalibracji ciśnienia – Time Electronics 7198
Adaptery
| 1/4 BSP męski
na metryczne
|
1 off M10 x 1.0 Female
1 off M10 x 1.0 Male
1 off M12 x 1.0 Female
1 off M12 x 1.0 Male
1 off M12 x 1.25 Female
1 off M12 x 1.25 Male
1 off M14 x 1.5 Female
1 off M14 x 1.5 Male
1 off M16 x 1.5 Female
1 off M16 x 1.5 Male
1 off M20 x 1.5 Female
1 off M20 x 1.5 Male
|
| BSP |
1 off 1/8 BSP G Female
1 off 1/8 BSP G Male
1 off 1/4 BSP G Female
1 off 1/4 BSP G Male
1 off 3/8 BSP G Female
1 off 3/8 BSP G Male
1 off 1/2 BSP G Female
1 off 1/2 BSP G Male
1 off 1/8 BSP R Female
1 off 1/8 BSP R Male
1 off 1/4 BSP R Female
1 off 1/4 BSP R Male
1 off 3/8 BSP R Female
1 off 3/8 BSP R Male
1 off 1/2 BSP R Female
1 off 1/2 BSP R Male |
| 1/4 BSP męski
do BSP
|
1 off 1/8 BSP G Female
1 off 1/8 BSP G Male
4 off 1/4 BSP G Female
1 off 1/4 BSP G Male
1 off 3/8 BSP G Female
1 off 3/8 BSP G Male
2 off 1/2 BSP G Female
1 off 1/2 BSP G Male
1 off 1/8 BSP Rc Female
1 off 1/8 BSP R2 Male
1 off 1/4 BSP Rc Female
1 off 1/4 BSP R2 Male
1 off 3/8 BSP Rc Female
1 off 3/8 BSP R2 Male
1 off 1/2 BSP Rc Female
1 off 1/2 BSP R2 Male
|
| 1/4 BSP męski
do NPT
|
2 off 1/8 NPT Female
1 off 1/8 NPT Male
4 off 1/4 NPT Female
1 off 1/4 NPT Male
1 off 3/8 NPT Female
1 off 3/8 NPT Male
1 off 1/2 NPT Female
1 off 1/2 NPT Male
|
| Dodatkowe |
2 off Minimess 1/4 BSP G Male
1 off 4mm OD Hose pushfit M
1 off 4mm OD Wąż pushfit F
|
Węże i dodatki
| Węże |
1 off Minimess to Minimess 1m
1 off Minimess do Minimess 0.5m
1 off Minimess do 1/4G 1m
2 off QR Plug to Socket 550mm
2 off QRC Plug to Plug 550mm
2 off QRC Socket to Socket 550mm
1 off 2m 6mm
|
| Dodatki |
2 złącza węża 6 mm na wcisk do 1/4 BSP G M
2 węże 4 mm wciskane do 1/4 BSP G M
4 wtyczki z szybkozłączką do 1/4 BSP G M
4 off Szybkozłączka do 1/4 BSP G M
2 off Y-piece 1/4 BSP G F
2 off Gniazdo szybkozłączki do węża 6 mm
2 wtyczki szybkozłączki do węża 6 mm
4 off 1/8 dowty bonded washer
8 off 1/4 dowty bonded washer
|
| Narzędzia i futerały |
1 off 10″ Adjustable Spanner
1 rolka taśmy PTFE

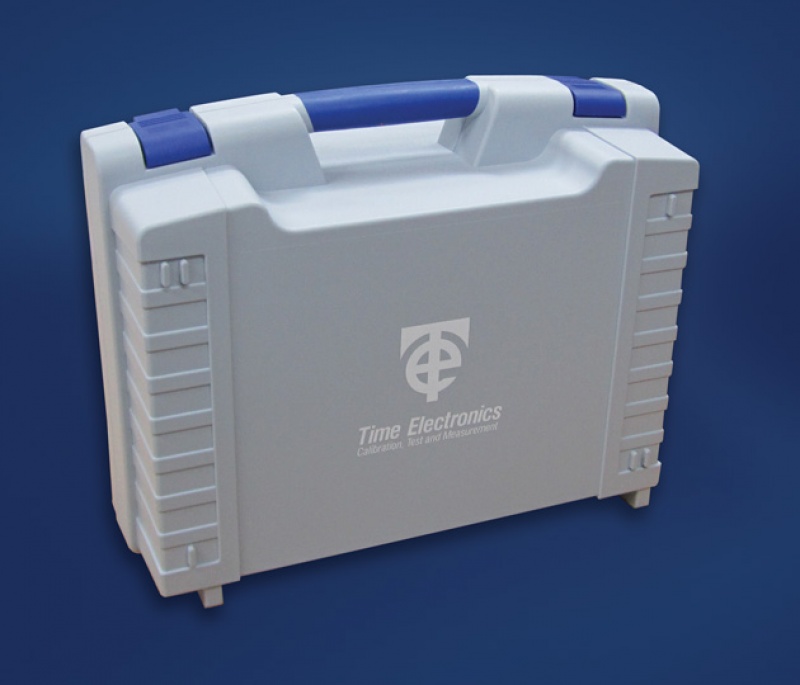

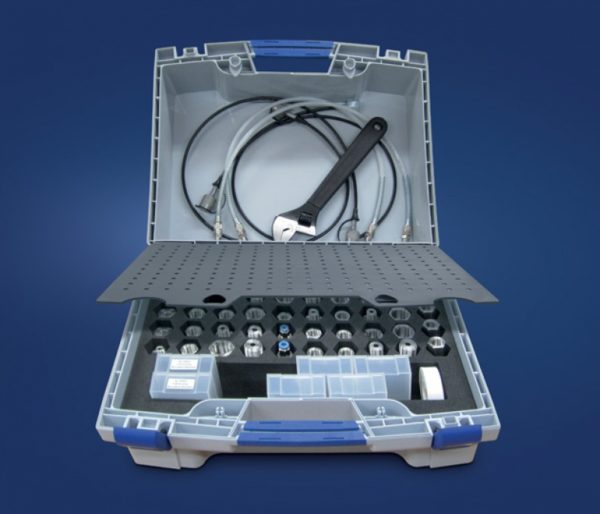

1 off Walizka z piankowymi wkładkami na adaptery, centralną przegrodą i przegrodą na dodatkowe przedmioty.
|
Definicja typów adapterów zgodnie z EN 10226 lub ISO 7:
– G = zewnętrzny + wewnętrzny równoległy (ISO 228)
– R = zewnętrzny stożek (ISO 7)
– Rp = wewnętrzny równoległy (ISO 7/1)
– Rc = wewnętrzny stożek (ISO 7)
– Rs = zewnętrzny równoległy
Informacje ogólne
Wymiary obudowy: 392 x 313 x 190 mm / Waga obudowy: 7,18 kg
Informacje dotyczące wysyłki:
Wymiary w opakowaniu: 410 x 215 x 350 mm / Waga w opakowaniu: 7,68 kg
