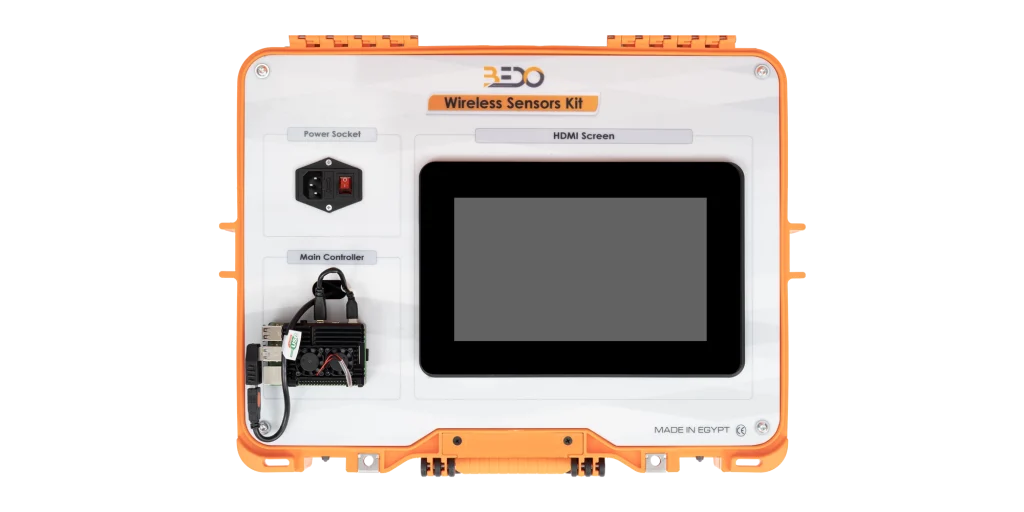

Zestaw bezprzewodowej sieci czujników

• Trener zawiera jeden moduł główny (stacja bazowa). Można go podłączyć do modułu czujnika lub modułu siłownika i podłączyć do
• komputera PC za pomocą interfejsu szeregowego USB.
• Trener zawiera 9 modułów Node, z których każdy może być podłączony do modułu czujnika lub modułu siłownika. Te 9 modułów Node komunikuje się z modułem głównym za pomocą modułu Zigbee / NodeMCU.
• Moduły trenażera zostały zaprojektowane z myślą o niskim zużyciu energii i są zasilane baterią 9V.
• Trenażer zawiera moduły rozszerzeń (czujnik temperatury, czujnik wilgotności, czujnik foto CDS, RTC, RFID, ultradźwiękowy i przekaźnik).
• Trenażer zapewnia programy do ćwiczeń i podręczniki eksperymentalne.

Specyfikacja sprzętowa:

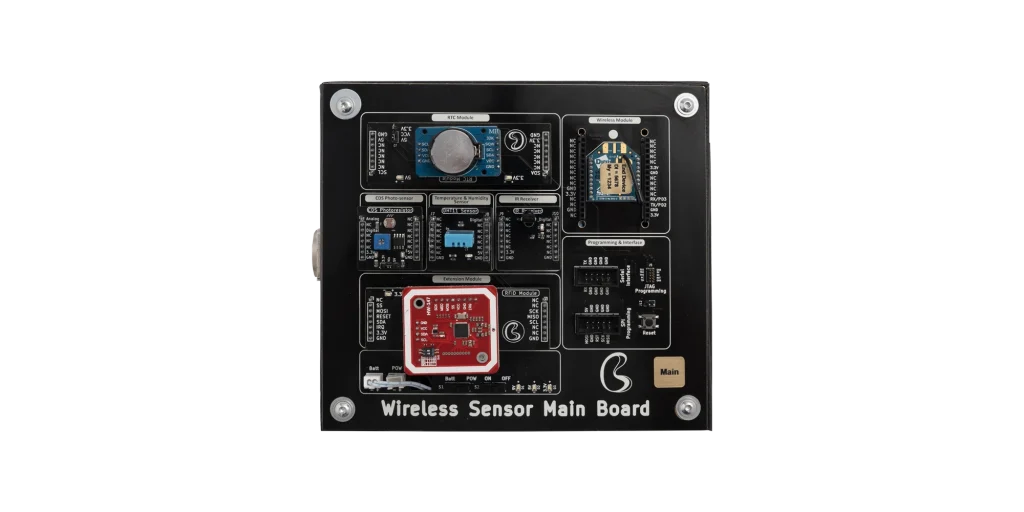

• Moduł główny:
  • Mikrokontroler ATmega128-16A:
    • Wysokowydajny, 8-bitowy mikrokontroler Atmel AVR o niskim poborze mocy.
    • Moduł Zigbee/NodeMCU:
    • Specyfikacje modułu Zigbee:
      • Częstotliwość: 2,4 GHz.
      • Zasięg: 200 ft, 4000 ft.
      • Prędkość transmisji danych: 250 kb/s.
    • Programowanie systemowe za pomocą interfejsu SPI.
    • Interfejs szeregowy.
    • Interfejs szeregowy USB.
    • Włączane moduły (czujnik temperatury, czujnik wilgotności, czujnik fotograficzny CDS, RTC, RFID, ultradźwiękowy i przekaźnik).
    • Zasilanie 9V (zasilacz/akumulator) ze wskaźnikami zasilania LED.
• Moduł Node:
  • Mikrokontroler ATmega128-16A:
    • Jest to wysokowydajny, 8-bitowy mikrokontroler Atmel AVR o niskim poborze mocy.
  • Moduł Zigbee / NodeMCU.
  • Interfejs SPI do programowania w systemie.
  • Interfejs szeregowy.
  • Moduły wtykowe (czujnik temperatury, czujnik wilgotności, czujnik foto CDS, RTC, RFID, ultradźwiękowy i przekaźnik).
  • Zasilanie 9V (zasilacz/bateria) ze wskaźnikami zasilania LED.
• Czujnik temperatury i wilgotności:
  • Czujnik DHT11:
    • Napięcie robocze: 3,5V do 5,5V.
    • Prąd roboczy: 0,3mA (pomiar) 60uA (czuwanie).
    • Wyjście: Dane szeregowe.
    • Zakres temperatur: 0°C do 50°C.
    • Zakres wilgotności: 20% do 90%.
    • Rozdzielczość: Temperatura i Wilgotność obie są 16-bitowe.
    • Dokładność: ±1°C i ±1%.
• Czujnik fotoCDS:
  • Wyjście analogowe i cyfrowe.
• RTC:
  • DS3231:
    • Napięcie pracy: 2,3 – 5,5 V.
    • Temperatura pracy: -45 – 800C.
    • Maksymalne napięcie: VCC+0,3 V.
    • Prąd podtrzymania baterii: 500 mA.
    • Dokładność przy -40 – 800C: ±3,5 ppm.
    • Dokładność przy 0 – 400C: ± 2,0 ppm.
    • Dokładność temperaturowa: 30C.
    • Typ opakowania: 16, 300-mil SO package.
    • CR2032 battery holder where a 20mm 3V Lithium coin cell is inserted.
  • RFID:
    • Małe wymiary i łatwość osadzenia w projekcie.
    • Obsługa I2C, SPI i HSU (High Speed UART), łatwa zmiana między tymi trybami.
    • Możliwość odczytu/zapisu.
    • Obsługa odczytu i zapisu RFID, komunikacja P2P z innymi urządzeniami, NFC z telefonem z systemem Android.
    • Do 5cm~7cm odległości odczytu.
    • Wbudowany przesuwnik poziomów, Standard 5V TTL dla I2C i UART, 3.3V TTL SPI.
• Moduł przekaźnikowy:
  • Przekaźnik (250V AC/10A, 30V DC/10A) i obwód sterownika do interfejsu mikrokontrolera.

Specyfikacje oprogramowania:

• Arduino IDE.
• Graficzny interfejs użytkownika do monitorowania.
