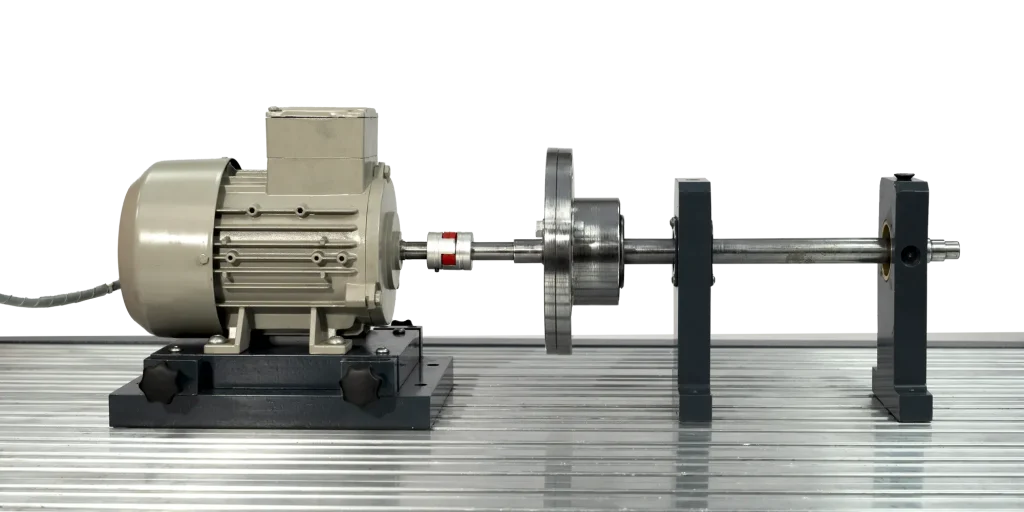

Zestaw do wykrywania pęknięć w wałach obrotowych

Zestaw do wykrywania pęknięć w wałach obrotowych

Bedo
Kategorie:

Dodaj do zapytania

Kod producenta: (MV104.02)

Opis produktu – Zestaw do wykrywania pęknięć w wałach obrotowych

Wykrywanie pęknięć w zestawie wału obrotowego (MV104.02) umożliwia uczestnikom szkolenia korzystanie ze skomputeryzowanego analizatora drgań i zmianę charakterystycznego zachowania drgań (częstotliwość drgań własnych, prędkość rezonansowa, amplituda i faza drgań) z powodu pęknięcia. Uczestnicy szkolenia będą w stanie określić wykrywanie pęknięć w obracających się wałach na wystającym końcu wału.

Dane techniczne

  • Średnica kołnierza
    • średnica: 90mm
  • 6 sześciokątnych śrub kołnierzowych M8x20 Wały
    • średnica: Ø=20mm
    • krótki wał: L=85mm
    • długi wał: L=200mm
  • maks. dopuszczalne momenty zginające
    • wał krótki dla koła pasowego: 15,9Nm
    • wał długi dla tarczy masowej: 3,9Nm

Zakres dostawy

  • Wykrywanie pęknięć w zestawie wału obrotowego (MV104.02)

Wymagane do działania

Szczegóły techniczne

  • Zestaw do wykrywania pęknięć w obracającym się wale jest montowany na płycie bazowej systemu bazowego do diagnostyki maszyn.
  • Pęknięcie jest symulowane przez asymetryczne połączenie kołnierzowe. Zmienne dokręcanie śrub kołnierza powoduje tymczasowe rozszczelnienie połączenia doczołowego, co jest bardzo zbliżone do zachowania pęknięcia.
  • Moduł ten zawiera dwa wały o różnych długościach: jeden krótki i jeden długi.
  • Krótki wał symuluje wystający koniec wału i jest obciążony napędem pasowym.

Eksperymenty

  • Badanie wykrywania pęknięć w wałach obrotowych
