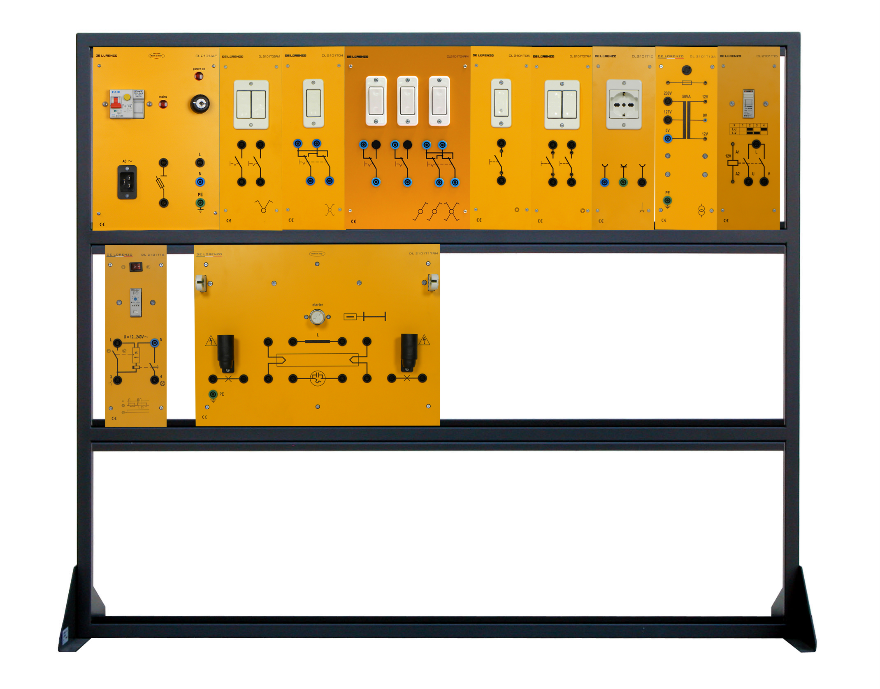

Zestaw dydaktyczny System instalacji elektrycznych w budynkach – De Lorenzo DL 2101T

Moduł z panelem izolacyjnym i bezpiecznymi gniazdami 4 mm do wykonywania połączeń elektrycznych.

Jednofazowe napięcie sieciowe dostępne na bezpiecznych zaciskach.
Zabezpieczenie za pomocą wyłącznika różnicowoprądowego z członem nadprądowym oraz wyłącznika kluczykowego z lampką sygnalizacyjną.
Rozłączalny uchwyt bezpiecznikowy o dużej zdolności wyłączania do zabezpieczenia obwodów mocy.
Zasilanie jednofazowe z sieci z lampką sygnalizującą obecność napięcia.

Moduł z panelem izolacyjnym i bezpiecznymi gniazdami 4 mm do wykonywania połączeń elektrycznych.

Dwa jednobiegunowe wyłączniki instalacyjne do zastosowań domowych, 250 V AC / 10 A.

Moduł z panelem izolacyjnym i bezpiecznymi gniazdami 4 mm do wykonywania połączeń elektrycznych.

Łącznik krzyżowy 250 V AC / 10 A.

Moduł z panelem izolacyjnym i bezpiecznymi gniazdami 4 mm do wykonywania połączeń elektrycznych.

Jeden łącznik krzyżowy, 250 V AC / 10 A.

Dwa łączniki schodowe, 250 V AC / 10 A.

Moduł z panelem izolacyjnym oraz bezpiecznymi gniazdami 4 mm i 2 mm do wykonywania połączeń elektrycznych.

Jednobiegunowy przycisk, 250 V AC / 10 A.

Moduł z panelem izolacyjnym oraz bezpiecznymi gniazdami 4 mm i 2 mm do wykonywania połączeń elektrycznych.

Jednobiegunowy przycisk dzwonkowy, 250 V AC / 10 A.

Jednobiegunowy przycisk otwierania drzwi, 250 V AC / 10 A.

Moduł z panelem izolacyjnym i bezpiecznymi gniazdami 2 mm do wykonywania połączeń elektrycznych.

Trzy jednobiegunowe łączniki, 250 V AC / 10 A.

Moduł z panelem izolacyjnym i bezpiecznymi gniazdami 4 mm do wykonywania połączeń elektrycznych.

Jednofazowe gniazdo sieciowe w standardzie europejskim, 250 V AC, 2P+PE, 10/16 A.

Alternatywnie: gniazdo jednofazowe dostosowane do wskazanego standardu sieciowego.

Moduł z panelem izolacyjnym oraz bezpiecznymi gniazdami 2 mm i 4 mm do wykonywania połączeń elektrycznych.

Dwie lampy halogenowe, 12 V AC / 20 W.

Moduł z panelem izolacyjnym i bezpiecznymi gniazdami 4 mm do wykonywania połączeń elektrycznych.

Dwie energooszczędne lampy fluorescencyjne ze zintegrowanym układem zapłonowym, 230 V AC, 5 W.

Moduł z panelem izolacyjnym oraz bezpiecznymi gniazdami 2 mm i 4 mm do wykonywania połączeń elektrycznych.

Uzwojenie pierwotne: 127-230 V.

Uzwojenie wtórne: 12 V – 0 – 12 V, 50 VA.

Zabezpieczenie bezpiecznikiem.

Moduł z panelem izolacyjnym i gniazdami 2 mm do wykonywania połączeń elektrycznych.

Dwa przekaźniki bistabilne z cewką 24 V AC.

Dwa styki NO, 48 V AC, 2 A.

Moduł z panelem izolacyjnym oraz bezpiecznymi gniazdami 2 mm i 4 mm do wykonywania połączeń elektrycznych.

Przekaźnik sekwencyjny dwustykowy, 4-sekwencyjny.

Cewka: 12-230 V AC, 10 A.

Moduł z panelem izolacyjnym i bezpiecznymi gniazdami 4 mm do wykonywania połączeń elektrycznych.

Automatyczny wyłącznik do sterowania oświetleniem klatki schodowej z regulowanym czasem załączenia, 110-230 V AC, 10 A.

Moduł z panelem izolacyjnym i bezpiecznymi gniazdami 4 mm do wykonywania połączeń elektrycznych.

Dwie lampy żarowe.

Jedna lampa fluorescencyjna z zapłonnikiem.

Moduł z panelem izolacyjnym i bezpiecznymi gniazdami 2 mm do wykonywania połączeń elektrycznych.

Dwa dzwonki, 12 V AC, 8 VA.

Moduł z panelem izolacyjnym i bezpiecznymi gniazdami 2 mm do wykonywania połączeń elektrycznych.

Jeden dzwonek i jeden brzęczyk, 12 V AC, 8 VA.

Moduł z panelem izolacyjnym i bezpiecznymi gniazdami 2 mm do wykonywania połączeń elektrycznych.

Moduł sygnalizacyjny z czterema wskaźnikami, wyposażony w przycisk resetowania.

Napięcie robocze: 12 V AC.

Moduł z panelem izolacyjnym i bezpiecznymi gniazdami 2 mm do wykonywania połączeń elektrycznych.

Zamek sterowany elektromagnetycznie.

Cewka: 12 V AC.

Moduł z panelem izolacyjnym i bezpiecznymi gniazdami 2 mm do wykonywania połączeń elektrycznych.

Standardowy domofon ścienny wyposażony w trzy przyciski i brzęczyk.

Moduł z panelem izolacyjnym i bezpiecznymi gniazdami 2 mm do wykonywania połączeń elektrycznych.

Wyposażony w przyciski, lampki i brzęczyk.

Moduł z panelem izolacyjnym i bezpiecznymi gniazdami 2 mm do wykonywania połączeń elektrycznych.

Zasilacz do instalacji domofonowej.

Wyjścia: -J, +6 V DC, -6 V DC.

Zasilanie z sieci.

Moduł z panelem izolacyjnym oraz bezpiecznymi gniazdami 2 mm i 4 mm do wykonywania połączeń elektrycznych.

Wyposażony w 2 akumulatory Ni-Cd, 2,4 V, 0,5 Ah.

Czas pracy autonomicznej: 2 godziny.

Moduł z panelem izolacyjnym i bezpiecznymi gniazdami 2 mm do wykonywania połączeń elektrycznych.

Szczelny akumulator wielokrotnego ładowania.

Parametry: 12 V DC, 1,8 Ah.

Moduł z panelem izolacyjnym oraz bezpiecznymi gniazdami 2 mm i 4 mm do wykonywania połączeń elektrycznych.

Centrala z ośmioma programowalnymi wejściami wielofunkcyjnymi do systemów sygnalizacji pożaru, włamania i detekcji gazu.

·        1 linia antysabotażowa, aktywna 24 h

·        5 wyjść 12 V do zasilania czujek

·        1 wyjście 14 V do ładowania akumulatora

·        2 programowalne przekaźniki alarmowe (jeden dla linii antysabotażowej i linii zwykłej, drugi dla linii zwykłych)

·        Klucz elektroniczny do włączania/wyłączania centrali

Zasilanie z sieci.

Moduł z panelem izolacyjnym i bezpiecznymi gniazdami 2 mm do wykonywania połączeń elektrycznych.

Fotooptyczna czujka dymu z wyjściem przekaźnikowym.

Typowa powierzchnia chroniona: 80 m².

Połączenie dwuprzewodowe, dioda LED pamięci alarmu oraz wyjście do zewnętrznej diody pamięci.

Pobór prądu podczas pracy: 60 µA.

Zasilanie: 12 V DC.

Moduł z panelem izolacyjnym i bezpiecznymi gniazdami 2 mm do wykonywania połączeń elektrycznych.

Konwencjonalna czujka temperatury łącząca detekcję różniczkową (szybkości wzrostu temperatury) i próg stały 60°C.

Typowa powierzchnia chroniona: 40 m².

Połączenie dwuprzewodowe, dioda LED pamięci alarmu oraz wyjście do zewnętrznej diody pamięci.

Zasilanie: 12 V DC.

Moduł z panelem izolacyjnym i bezpiecznymi gniazdami 2 mm do wykonywania połączeń elektrycznych.

Czerwony przycisk awaryjny z jednym stykiem przełącznym NO/NC.

Moduł z panelem izolacyjnym i bezpiecznymi gniazdami 2 mm do wykonywania połączeń elektrycznych.

Moduł alarmowy z brzęczykiem i czerwonym sygnalizatorem optycznym LED, 12 V DC.

Moduł z panelem izolacyjnym i bezpiecznymi gniazdami 2 mm do wykonywania połączeń elektrycznych.

Czujka LPG, 12 V DC, 200 mA.

Moduł z panelem izolacyjnym i bezpiecznymi gniazdami 2 mm do wykonywania połączeń elektrycznych.

Moduł z 9 lampkami sygnalizacyjnymi LED: 3 czerwone, 3 żółte i 3 zielone, 24 V AC.

Moduł z panelem izolacyjnym i bezpiecznymi gniazdami 2 mm do wykonywania połączeń elektrycznych.

Zintegrowana czujka podczerwieni i mikrofalowa z możliwością pracy w logice AND lub OR.

Zasięg: 10 m, kąt detekcji 110°.

Wysoka odporność na zakłócenia o częstotliwościach radiowych.

Temperatura pracy: od -5°C do +50°C.

Zasilanie: 12 V DC.

Moduł z panelem izolacyjnym i bezpiecznymi gniazdami 2 mm do wykonywania połączeń elektrycznych.

Wolumetryczna pasywna czujka podczerwieni (PIR).

Zasięg: 10 m, kąt detekcji 110°.

Wysoka odporność na zakłócenia o częstotliwościach radiowych.

Temperatura pracy: od -10°C do +40°C.

Zasilanie: 12 V DC.

Moduł z panelem izolacyjnym i bezpiecznymi gniazdami 2 mm do wykonywania połączeń elektrycznych.

Magnetyczna czujka stykowa do zabezpieczania wejść, drzwi, okien itp.

Czujka magnetyczna składa się z dwóch części: jedna zawiera magnes trwały, a druga kontaktron z alarmowym stykiem NO.

Obciążalność styku: 0,5 A.

Moduł z panelem izolacyjnym i bezpiecznymi gniazdami 2 mm do wykonywania połączeń elektrycznych.

Ksenonowy sygnalizator optyczny z pomarańczowym kloszem, przeznaczony do sygnalizacji próby włamania.

Częstotliwość błysków: 65-90/min.

Pobór prądu: 400 mA.

Zasilanie: 12 V DC.

Moduł z panelem izolacyjnym oraz bezpiecznymi gniazdami 2 mm i 4 mm do wykonywania połączeń elektrycznych.

Do zasilania monitora, kamery, systemu domofonowego, lampek, brzęczyków i elektrozaczepu.

Moc wyjściowa: 38 VA. Wyjścia bez funkcji czasowej: 12 V AC, 2 A; 6 V DC, 1 A.

Wyjścia z funkcją czasową: 18 V DC, 0,85 A; 16 V DC, 0,23 A.

Zakres timera: 45-180 s.

Zasilanie z sieci.

Moduł z panelem izolacyjnym i bezpiecznymi gniazdami 2 mm do wykonywania połączeń elektrycznych.

Wyposażony w głośnik, mikrofon i przycisk wywołania.

Czarno-biała kamera CCD z oświetlaczem LED IR.

Częstotliwość: 50 Hz.

Moduł z panelem izolacyjnym i bezpiecznymi gniazdami 2 mm do wykonywania połączeń elektrycznych.

Wideodomofon z przyciskami otwierania, regulacją głośności i funkcją wyciszenia.

Moduł z panelem izolacyjnym i bezpiecznymi gniazdami 2 mm do wykonywania połączeń elektrycznych.

Moduł przeznaczony do montażu w pomieszczeniu pielęgniarki. Umożliwia wyłączenie sygnału akustycznego oraz potwierdzenie przyjęcia wezwania poprzez wysłanie sygnału świetlnego do sali pacjenta.

Składa się z czerwonej lampki wezwania, zielonej lampki potwierdzenia, brzęczyka przywoławczego, wyłącznika światła, przycisku oraz przekaźnika bistabilnego z dwoma stykami przełącznymi.

Napięcie robocze: 24 V AC.

Moduł z panelem izolacyjnym i bezpiecznymi gniazdami 2 mm do wykonywania połączeń elektrycznych.

Moduł przeznaczony do montażu w sali pacjenta. Umożliwia wezwanie pielęgniarki w razie potrzeby.

Składa się z czerwonej lampki wezwania, zielonej lampki potwierdzenia, czerwonej lampki nad drzwiami, przycisku pociągowego, przycisku resetowania oraz przekaźnika bistabilnego z 3 stykami NO.

Napięcie robocze: 24 V AC.

Moduł z panelem izolacyjnym i bezpiecznymi gniazdami 4 mm do wykonywania połączeń elektrycznych.

Elektroniczny regulator jasności oświetlenia przeznaczony wyłącznie do obciążeń rezystancyjnych.

Zakres regulacji: 100-500 W przy 230 V.

Zakres regulacji: 50-250 W przy 127 V.

Moduł z panelem izolacyjnym i bezpiecznymi gniazdami 4 mm do wykonywania połączeń elektrycznych.

Elektroniczny przyciskowy regulator jasności z możliwością sterowania zewnętrznego.

Zakres regulacji dla obciążenia rezystancyjnego: 60-600 W.

Zakres regulacji dla obciążenia indukcyjnego: 60-500 VA.

Moduł z panelem izolacyjnym i bezpiecznymi gniazdami 4 mm do wykonywania połączeń elektrycznych.

Regulowany zakres: 2-200 lx.

Nastawa fabryczna: 10 lx.

Moduł z panelem izolacyjnym i bezpiecznymi gniazdami 4 mm do wykonywania połączeń elektrycznych.

Automatyczny czujnik podczerwieni z funkcją wyłącznika zmierzchowego. Zakres detekcji: 0-110°, do 5 m.

Regulacja czasu: od 10 s do 10 min.

Regulacja progu oświetlenia: 5-2000 lx.

Moduł z panelem izolacyjnym i bezpiecznymi gniazdami 4 mm do wykonywania połączeń elektrycznych.

Dobowy programator czasowy z segmentami nastawczymi.

Jeden styk przełączny ON/OFF, minimalny krok nastawy 15 min.

Obciążalność wyjścia: 250 V AC / 10 A.

Zasilanie z sieci.

Moduł z panelem izolacyjnym i bezpiecznymi gniazdami 2 mm do wykonywania połączeń elektrycznych.

Wolumetryczna pasywna czujka podczerwieni (PIR).

Zasilanie: bateria CR123A, 3 V.

Maksymalny pobór prądu: 38 mA.

Zasięg detekcji: 12 m.

Zasięg transmisji: 500 m w otwartej przestrzeni.

Przesyłane zdarzenia: alarm, sabotaż, nadzór, niski poziom baterii.

Moduł z panelem izolacyjnym i bezpiecznymi gniazdami 2 mm do wykonywania połączeń elektrycznych.

Moduł składa się z bezprzewodowego kontaktronu magnetycznego, bezprzewodowego przycisku napadowego oraz przewodowego przycisku ręcznego.

Moduł z panelem izolacyjnym i bezpiecznymi gniazdami 2 mm do wykonywania połączeń elektrycznych.

Fotooptyczna czujka dymu.

Zasilanie: bateria CR123A, 3 V.

Maksymalny pobór prądu: 38 mA.

Powierzchnia detekcji: 20 m².

Zasięg transmisji: 500 m w otwartej przestrzeni.

Przesyłane zdarzenia: alarm.

Dioda LED stanu: tak.

Moduł z panelem izolacyjnym i bezpiecznymi gniazdami 2 mm do wykonywania połączeń elektrycznych.

Moduł stanowi interfejs rozszerzający centralę sterującą. Komunikuje się z centralą za pośrednictwem magistrali RS485.

Zasilanie: 12 V DC.

Metalowa rama z trzema poziomami do montażu modułów laboratoryjnych.

Napięcie prądu stałego

Zakresy 0,25 / 1 / 2,5 / 10 / 50 / 250 / 1000 V

Dokładność ±2% pełnej skali

Czułość 50 kΩ / V

Napięcie prądu przemiennego

Zakresy 2,5 / 10 / 50 / 250 / 1000 V

Dokładność ±3% pełnej skali

Czułość 10 kΩ / V

Miernik decybeli Od -20 do 62 dB 0 dB = 1 mW / 600Ω

Skala bezpośrednia: od -20 do +10 dB

Prąd stały

Zakresy 25 uA/1 mA/25 mA/500 mA,

10 A (na oddzielnym wejściu)

Dokładność ±2% pełnej skali

Czułość 250 mV

Prąd przemienny

Zakresy 10 A

Dokładność ±3% pełnej skali

Rezystancja

Zakresy R × 1 0,2 do 20 kΩ

R × 10 2 do 200 kΩ

R × 100 20 do 2 MΩ

R × 1000 200 do 20 MΩ

Dokładność        ±3% pełnej skali
Wymiary             160 (dł.) × 100 (szer.) × 45 (gł.) mm

Łatwa do odczytania 3-kolorowa skala zapobiegająca błędom podczas odczytu.

Skala lustrzana: ułatwia odczytanie wskazówki.

Funkcje bezpieczeństwa we wszystkich zakresach.

Funkcje bezpieczeństwa: bezpieczny bezpiecznik i pozycja bezpieczeństwa „OFF”.

Pomiar dB.

Wbudowana podstawka ułatwia odczyt i pomiar.

Zestaw przewodów przeznaczonych do łączenia modułów ćwiczeniowych systemu panelowego.
