Opis produktu – Zestaw panelowy Instalacje elektryczne – Oświetlenie
Zestaw panelowy – Instalacje elektryczne
DL 2101TA – Oświetlenie
Lista możliwych ćwiczeń do przeprowadzenia:
- Instalacja oświetlenia z jednopunktowym sterowaniem
- Instalacja oświetlenia z jednopunktowym sterowaniem wraz z gniazdem
- Instalacja oświetlenia z dwoma lampami sterowanymi przełącznikiem
- Instalacja oświetlenia z dwupunktowym sterowaniem
- Instalacja oświetlenia z trójpunktowym sterowaniem
- Instalacja oświetlenia z czteropunktowym sterowaniem
- Instalacja oświetlenia z wyłącznikiem przekaźnikowym
- Instalacja oświetlenia z przekaźnikiem przełączającym
- Instalacja oświetlenia z przekaźnikiem czasowym
- Instalacja oświetlenia z lampami fluorescencyjnymi
W skład zestawu wchodzi:
|
Nr kat. |
Specyfikacja |
Ilość |
|---|---|---|
|

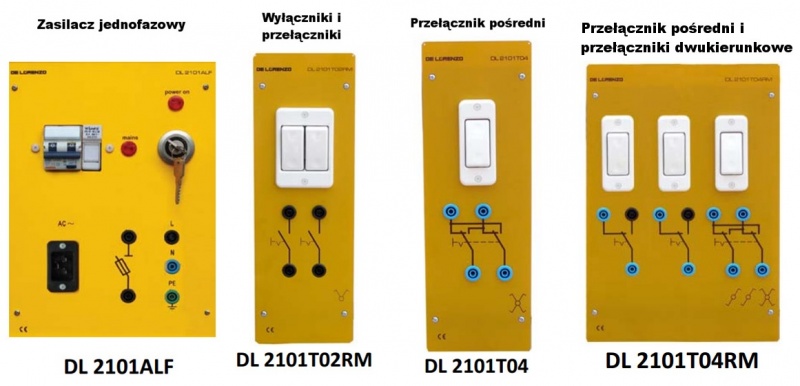

DL 2101ALF |
Zasilacz jednofazowy Wyjście jednofazowego napięcia zasilania na bezpiecznych zaciskach. Zabezpieczenie poprzez różnicowy wyłącznik magneto-termiczny oraz wyłącznik z kluczykiem oraz lampą kontrolną. Uchwyt bezpiecznika z wysoką zdolnością wyłączania do ochrony obwodów mocy. |
1 |
|
DL 2101T02RM |
Wyłączniki i przełączniki Moduł z izolowanym panelem i 4 mm bezpiecznymi gniazdami do połączeń elektrycznych. Dwa jednobiegunowe wyłączniki do domowego użytku, 250 Vac, 10 A. |
1 |
|
DL 2101T04 |
Przełącznik pośredni Moduł z izolowanym panelem i 4 mm bezpiecznymi gniazdami do połączeń elektrycznych. Przełącznik pośredni 250 Vac, 10 A. |
1 |
|
DL 2101T04RM |
Przełącznik pośredni i przełączniki dwukierunkowe Moduł z izolowanym panelem i 4 mm bezpiecznymi gniazdami do połączeń elektrycznych. Jeden przełącznik pośredni, 250 Vac, 10 A. Dwa przełączniki dwukierunkowe, 250 Vac, 10 A. |
1 |
|

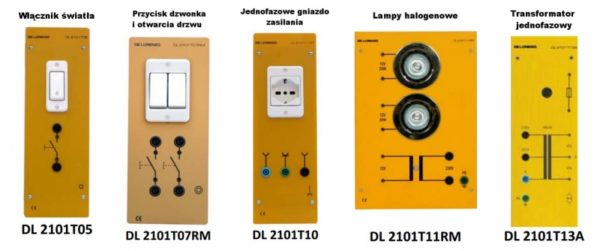

DL 2101T05 |
Włącznik światła Moduł z izolowanym panelem i 4 mm oraz 2 mm bezpiecznymi gniazdami do połączeń elektrycznych. Przełącznik jednobiegunowy 250 Vac, 10 A. |
1 |
|
DL 2101T07RM |
Przycisk dzwonka / otwierania drzwi Moduł z izolowanym panelem i 4 mm oraz 2 mm bezpiecznymi gniazdami do połączeń elektrycznych. Przycisk jednobiegunowy, 250 Vac, 10 A, dzwonek. Przycisk jednobiegunowy, 250 Vac, 10 A, otwarcie drzwi. |
1 |
|
DL 2101T10 |
Gniazdo uniwersalne Moduł z izolowanym panelem i 4 mm bezpiecznymi gniazdami do połączeń elektrycznych. Gniazdo ze stykiem uziemienia do dwubiegunowych europejskich (2.5-10-16 A) i amerykańskich (16 A) wtyczek. |
1 |
|
DL 2101T13A |
Transformator jednofazowy Moduł z izolowanym panelem i 4 mm oraz 2 mm bezpiecznymi gniazdami do połączeń elektrycznych. Napięcie pierwotne: 127-230 V. Napięcie wtórne: 12 V – 0 – 12 V, 50 VA. Zabezpieczenie bezpiecznikiem. |
1 |
|
DL 2101T15 |
Przekaźnik krokowy Moduł z izolowanym panelem i 4 mm oraz 2 mm bezpiecznymi gniazdami do połączeń elektrycznych. Dwustykowy przełącznik SPST z 4 sekwencjami Obciążenie przełączania 220 Vac, 10 A. Napięcie pracy: 12 Vac. |
1 |
|
DL 2101T16 |
Przekaźnik czasowy Moduł z izolowanym panelem i 4 mm bezpiecznymi gniazdami do połączeń elektrycznych. Automatyczny wyłącznik schodowy światła z regulowanym lub ciągłym czasem wyłączenia. Obciążenie przełączania 220 Vac, 10 A. Napięcie wzbudzenia: 220 Vac. |
1 |
|
DL 2101T17RM |
Lampy żarowe i świetlówki Moduł z izolowanym panelem i 4 mm bezpiecznymi gniazdami do połączeń elektrycznych. Dwie lampy żarowe. Jedna świetlówka ze starterem. |
1 |
|
DL 2100-3M
|
Rama montażowa – trójpoziomowa Metalowa rama z trzema poziomami do zamontowania modułów laboratoryjnych. |
1 |
|
TL 2101T |
Zestaw kabli do połączenia modułów doświadczalnych DL 2101T |
1 |
