Zestaw do wykrywania nieszczelności i badania wilgotności dachów płaskich
Z BLUETOOTH I DOŁĄCZONĄ APLIKACJĄ
Tramex Dec Scanner to mobilny nieniszczący skaner impedancyjny przeznaczony do natychmiastowego badania warunków wilgotnościowych w płaskich dachach i systemach hydroizolacyjnych zgodnie z ASTM D7954.
Miernik wilgotności dachu Dec Scanner wykrywa i mierzy nieszczelności w konstrukcji dachu. Dzięki trzem zakresom czułości i maksymalnej głębokości penetracji 6″ (152 mm), skaner Dec umożliwia kontrolę różnych membran dachowych i grubości izolacji.
Odczyty są natychmiastowe, a płaski dach o powierzchni do 10 000 m2 można zbadać w ciągu jednego dnia.
Jest łatwy i bezpieczny w użyciu. Jest idealny do wykrywania wycieków wody i testowania integralności w materiałach dachowych.
Funkcje
- Zgodny z ASTM D7954
- Bezinwazyjny miernik wilgotności impedancyjnej.
- Trzy zakresy czułości umożliwiające kontrolę różnych membran dachowych i izolacji.
- Ergonomiczny, łatwo dostępny i łatwy w obsłudze panel sterowania.
- Lokalizacja nieszczelności, wykrywanie wycieków wody, wyszukiwanie przyczyn usterek oraz natychmiastowe i wyraźne wskazanie stanu dachu.
- Szybkie odczyty na dużych powierzchniach dachowych w krótkim czasie.
- Praca w normalnych godzinach dziennych.
- Łatwy i bezpieczny w użyciu
- Wytrzymała obudowa zapewniają długotrwałą niezawodność.
- Zasilanie bateryjne – 9 V PP3.
- Wykrywanie wilgoci w dachach bez ich rozrywania.

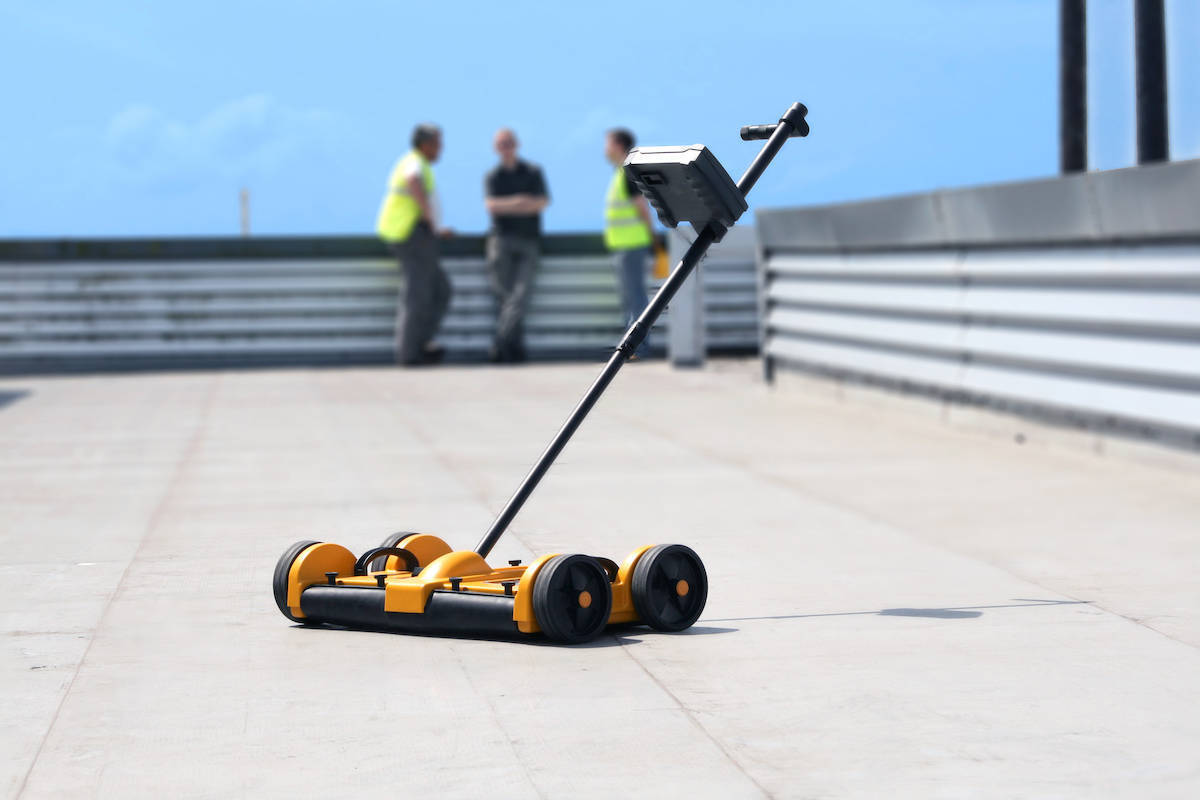

Skaner Dec wykrywa i ocenia warunki wilgotności w systemach dachowych poprzez nieniszczący pomiar impedancji elektrycznej. Generowany jest sygnał elektroniczny o niskiej częstotliwości, przesyłany do badanego materiału przez jedną z dwóch elektrod wbudowanych w gumową matę elektrodową i odbierany przez drugą elektrodę. Siła tego sygnału zmienia się proporcjonalnie do ilości wilgoci w badanym materiale. Skaner Dec określa wielkość prądu i przelicza ją na porównawczą wartość zawartości wilgoci. Przesuwając skaner Dec po powierzchni dachu w jednostajny sposób, uzyskuje się ciągły odczyt i można łatwo zidentyfikować obszary, w których znajduje się wilgoć.
Kompletne wyposażenie dla profesjonalistów zajmujących się pokryciami dachowymi, umożliwiające ciągłe, punktowe i nieniszczące pomiary wilgotności w systemach dachowych i hydroizolacyjnych do głębokości 15 cm, a także pomiary wilgotności na podłożach betonowych i drewnianych, a także wilgotności względnej otoczenia i warunków punktu rosy. Pirometr – termometr powierzchniowy podaje temperaturę powierzchni. Zestaw jest dostarczany w ochronnej, wytrzymałej walizce transportowej z wyciętą pianką.
Zestaw Tramex Roof Master Kit służy do wykonywania pomiarów zgodnie z normą ASTM D7954.
Łączność Bluetooth z aplikacją Tramex Meters umożliwia wizualizację odczytów Tramex CMEX5 i raportowanie danych na urządzeniach mobilnych, dodawanie znaczników GeoTag do wyników testów, tworzenie, zapisywanie i udostępnianie zdjęć, raportów i wykresów, a także wyświetlanie ekranu miernika CMEX5 na telefonie w przypadku konieczności użycia go w trudno dostępnych miejscach.

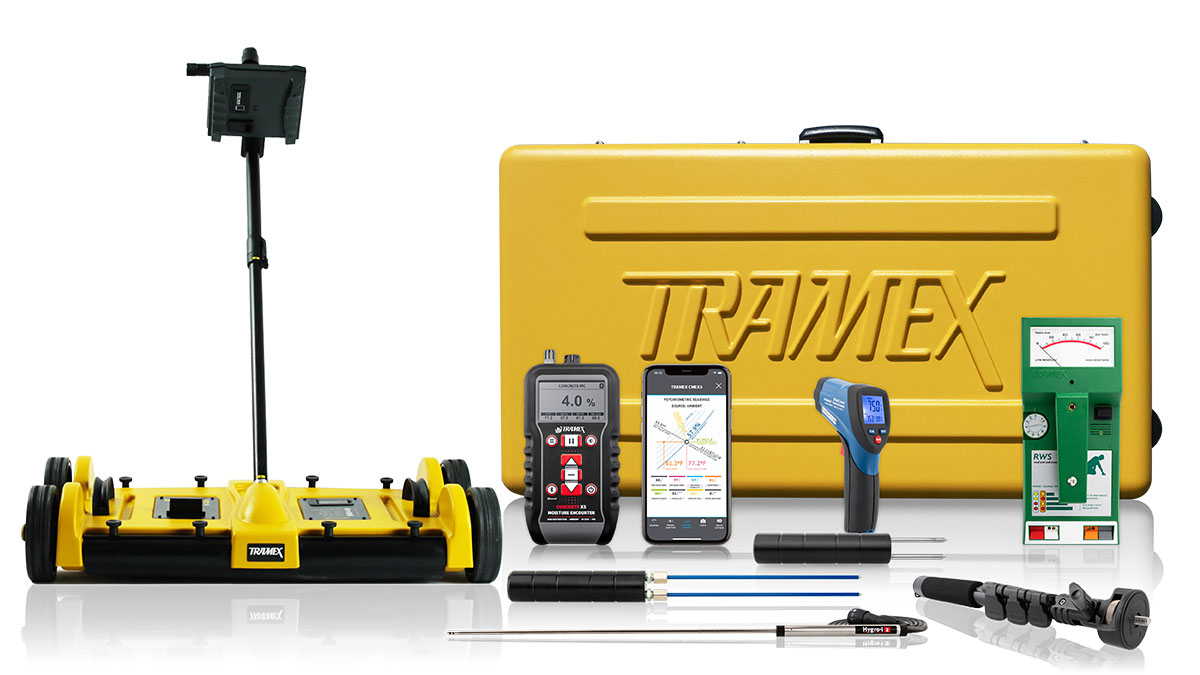

Zestaw zawiera:
- Dec Scanner

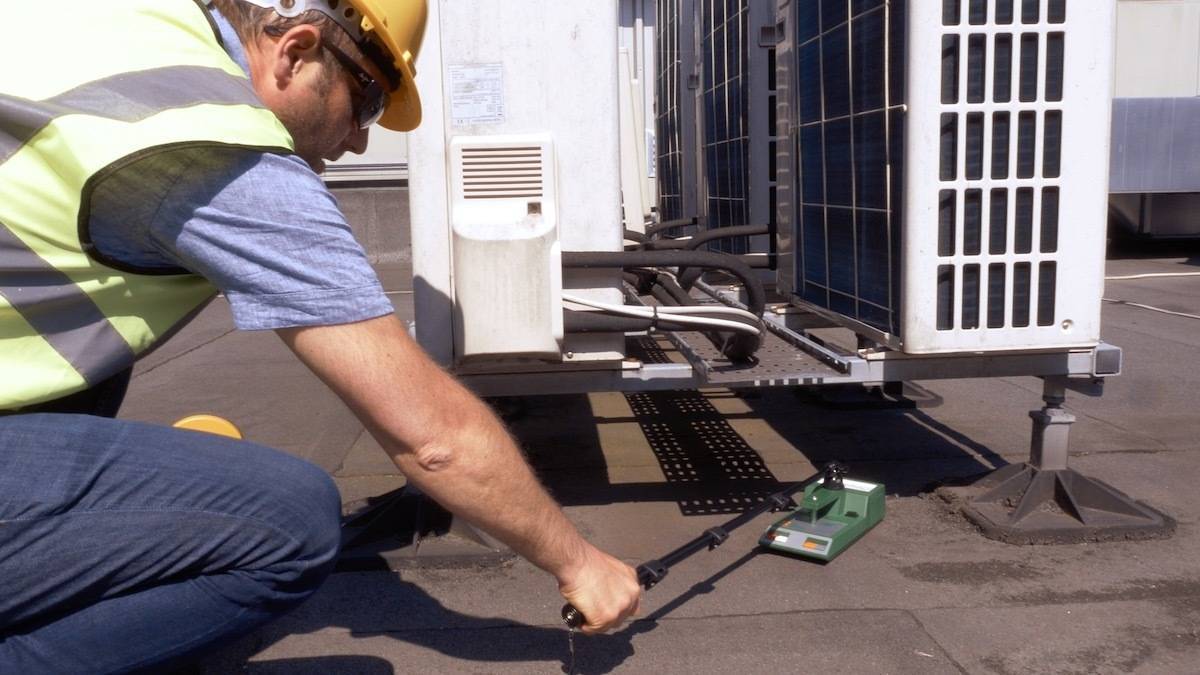

- RWS – Roof and Wall Scanner + teleskopowy uchwyt (do stosowania na dachach).
- Wilgonościomierz betonu X5 – CMEX5.
- Aplikacja dostępna na Androida i iOS (telefon nie jest dołączony).
- Elektroda ręczna z izolowanymi pinami 7,8″ (200 mm).
- Wąska sonda RH 10″ (260 mm).
- Dziurkacz – do tworzenia otworów pilotażowych dla długich sond szpilkowych w systemach EIFS i dachowych.
- Termometr na podczerwień.
- Uchwyt przedłużający do CMEX5.
Skaner Dec – Zakres pomiarowy:
| Porównywalna maksymalna głębokość penetracji: |
152 mm (6″) |
| Zakres pomiarowy: |
0 do 100 porównawczo |
| Ograniczenia: |
Niektóre pokrycia dachowe z EPDM, kauczuku butylowego i inne przewodzące pokrycia dachowe |
Skaner dachowy i ścienny – RWS – Zakres pomiarowy:
| Głębokość penetracji: |
100mm (4″) |
| Czułość: |
Cztery zakresy: |
|
Tryb pokrycia dachowego z wysoką i niską czułością. |
|
EIFS / Tryb izolacji dachu piankowego o wysokiej i niskiej czułości |
Miernik wilgotności betonu X5 – CMEX5 – Zakres pomiarowy:
| Głębokość penetracji w: |
ok. 20 mm (3/4″) |
| Zawartość wilgoci w betonie: |
0 → 6,9 % |
| Porównawczo dla jastrychu gipsowego: |
0 → 12 |
| Równoważnik CM Anhydryt: |
0→2,7 / 0→4,3 |
| Skala referencyjna: |
0 → 100 |
| Wilgotność względna: |
0 → 99% |
| (z opcjonalną sondą Hygro-i2 ®): |
0% → 99%wilgotności względnej +/- 2% @ 25°C / 77°F |
| Zawartość wilgoci w drewnie (z opcjonalnymi sondami trzpieniowymi do drewna): |
5 → 30 % |
Termometr na podczerwień IRT2
| Zakres temperatur: |
Od -50 do 650 ºC (-58ºF ~ 1202ºF) |
| Stosunek odległości do plamki: |
D:S = 12:1 |
| Rozdzielczość wyświetlacza: |
0,1 ºC (0,1ºF) <1000 1ºC >1000 |
| Dokładność: |
Zakłada temperaturę otoczenia podczas pracy od 23 do 25 ºC (73 do 77ºF) -50 ~ 20ºC (-58ºF ~ 68ºF)
±2.5ºC(4.5ºF) 20ºC ~300ºC (68ºF ~572ºF) ±1.0% ±1.0ºC (1.8ºF) 300ºC ~650ºC (572ºF ~ 1202ºF) ±1.5% |
| Powtarzalność: |
-50 ~ 20ºC (-58 ~ 68ºF) : ±1.3ºC (2.3ºF) 20 ~ 650ºC (68 ~ 1202ºF): ±0.5% lub ±0.5ºC (0.9ºF) |
| Czas reakcji: |
Czas trwania: 150 ms |
| Odpowiedź spektralna: |
8 ~ 14um |
| Emisyjności: |
Cyfrowa regulacja od 0,10 do 1,0 |
| Wskazanie przekroczenia zakresu: |
Na wyświetlaczu LCD pojawi się „—-„ |
| Biegunowość: |
Automatyczna (brak wskazania biegunowości dodatniej); Znak minus (-) dla polaryzacji ujemnej |
| Wyjście lasera diodowego: |
< 1 mW, długość fali 630 ~ 670 nm, produkt laserowy klasy 2 |
| Temp. pracy: |
Od 0 do 50ºC (od 32 do 122ºF) |
| Temp. przechowywania: |
Od –10 do 60ºC (od 14 do 140ºF) |
| Wilgotność względna: |
10% ~ 90% wilgotności względnej podczas pracy, przechowywanie <80% wilgotności względnej |
| Zasilanie: |
Bateria 9 V, NEDA 1604A lub IEC 6LR61 lub równoważna |
| Bezpieczeństwo: |
„CE” Zgodność z EMC |
Specyfikacja zestawu:
| Rozmiar: |
1045mm x 535mm x 305mm (41.2″ x 21.1″ x 12″) |
| Ciężar: |
27 kg (59,5 funta) |
| Zasilanie: |
4 x 9 V baterie PP3, 2 x baterie alkaliczne AALR6 (w zestawie) |
| Rozmiar: |
762 mm x 400 mm x 158 mm (30″ szer. x 153/4″ gł. x 61/4″ wys.) |
| Obszar skanowania: |
609 mm x 394 mm (24″ szer. x 15,5″ gł.) |
| Rozmiar futerału: |
940 mm x 508 mm x 270 mm (38 cali szer. x 20 cali gł. x 10 cali wys.) |
| Waga Skaner Dec : |
9,95 kg (24,6 funta) |
| Waga futerału do przenoszenia: |
9,9 kg (21,9 funta) |
| Waga Skanera Dec w walizce: |
21,1 kg (46,5 funta) |
| Waga kartonu opakowania zewnętrznego: |
2 kg (4,4 funta) |
| Całkowita waga przesyłki: |
23,1 kg (51 funtów) |
| Wymiarowa waga przesyłki: |
30 kg (66 funtów) |
| Wyświetlacz: |
Analogowy |
| Zakres pomiarowy: |
od 0 do 100 |
| Max. głębokość penetracji: |
152 mm (6 cali) |
| Zasilacz: |
2 baterie PP3 9 V (w zestawie) |
| Ograniczenia: |
Niektóre pokrycia dachowe z EPDM, kauczuku butylowego i inne przewodzące pokrycia dachowe |
Wybór zakresu:
Skaner Dec ma możliwość wyboru głębokości pomiaru, co pozwala na precyzyjne odczyty porównawcze. Istnieją 3 zakresy i należy je wybrać tak, aby najlepiej pasowały do testowanej powierzchni, na przykład:
- Zakres 1 – Najlepiej nadaje się do jednowarstwowych i cienkich pokryć dachowych, takich jak PVC, Hypalon i innych gładkich powierzchni, gdzie izolacja jest mokra, a wilgoć znajduje się blisko powierzchni. Maksymalna głębokość pomiaru 30-50 mm.
- Zakres 2 – Najbardziej nadaje się do wielowarstwowych systemów zabudowanych i modyfikowanych, filców mineralnych i innych gładkich lub żwirowych powierzchni, gdzie izolacja jest mniej mokra, a wilgoć znajduje się pod powierzchnią. Maksymalna głębokość pomiaru 70-80 mm.
- Zakres 3 – Najlepiej nadaje się do grubszych pokryć dachowych, takich jak asfalt lany, gruby żwir i pokrycia dachowe o nawierzchni kamiennej. Maksymalna głębokość pomiaru 150-160 mm.
