Name: Zestaw szkoleniowy ABS/TCS/ESP
Brand: Bedo

Opis produktu – Zestaw szkoleniowy ABS/TCS/ESP

Zestaw systemu kontroli trakcji ABS/TCS/ESP (aut105) został zaprojektowany w celu zapewnienia symulacji tradycyjnego układu hamulcowego oraz elektronicznego układu hamulcowego. Szczegółowo wyjaśnia elektroniczne pomoce stosowane w układzie hamulcowym, ponieważ uczestnicy szkolenia mogą dowiedzieć się o strategiach kontroli stosowanych przez układ przeciwblokujący (ABS), elektroniczny rozdział siły hamowania (EBD), elektroniczny program stabilizacji (ESP), kontrolę trakcji (TCS), wspomaganie hamowania awaryjnego (EBA) i regulację prędkości zjazdu (DSR) z dużym naciskiem na wynikającą z tego dynamikę pojazdu.

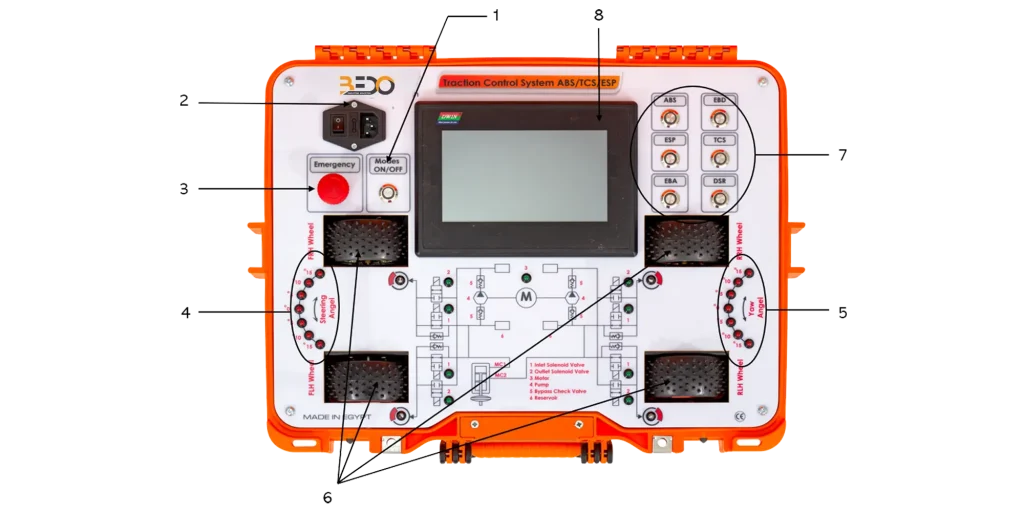

1. Przycisk włączania/wyłączania trybów 2. Główne zasilanie trenera 3. Wyłącznik awaryjny 4. Diody LED wskazujące kąt skrętu 5. Diody LED wskazujące kąt odchylenia 6. Cztery koła 7. Przyciski trybów 8. Ekran dotykowy

Zakres dostawy

ABS/TCS/ESP (aut105)
Twarda instrukcja obsługi

Opcje

Zawartość cyfrowa (BI01)

Szczegóły techniczne

Zestaw umożliwia uczestnikom szkolenia zapoznanie się z różnymi pomocami elektronicznymi, aby wiedzieć, co one oznaczają, począwszy od zrozumienia podstaw fizyki i komponentów układu hamulcowego do poszczególnych procesów sterowania.
Panel zestawu przedstawia wszystkie poszczególne komponenty systemu poprzez schematyczny diagram wyraźnie identyfikujący każdy komponent.
Zawiera sześć trybów (ABS, EBD, ESP, TCS, EBA, DSR), które mogą być używane w układzie hamulcowym. Każdy tryb może być symulowany na ekranie dotykowym.
Każdy indywidualny tryb jest wzajemnie zależny i częściowo wykorzystuje te same sygnały czujników, a także wszystkie systemy wymagają aktywacji trybu ABS do działania. Dzięki temu systemowi szkoleniowemu kursanci rozumieją funkcje i interakcje każdego systemu.
Zestaw zawiera: cztery koła, ekran dotykowy, przycisk trybów i przycisk włączania/wyłączania trybów.
Zestaw zawiera również różne diody LED, z których każda wskazuje stan urządzenia lub czujnika, który reprezentuje.
Dostępne diody LED można opisać następująco: diody LED wskazujące kąt skrętu, diody LED wskazujące kąt odchylenia i inne wymagane diody LED czterech kół.
Diody LED kół opisują stan elektrozaworu wlotowego, elektrozaworu wylotowego i silnika, pompy, obejściowego zaworu zwrotnego, zbiornika i hamowania.
Zestaw łączy wiedzę teoretyczną na temat każdego systemu z praktycznymi eksperymentami wspieranymi przez oprogramowanie, aby zademonstrować, w jaki sposób strategie te pomagają kierowcy nie tylko w kategoriach czysto fizycznych, ale także inteligentnie, reagując tylko wtedy, gdy kierowca wyraźnie tego zażąda.
Zestaw jest dostarczany z zainstalowanym oprogramowaniem, które jest w stanie wziąć poszczególne procesy kontrolne i przedstawić je w prosty sposób, czyniąc je przejrzystymi i widocznymi dla ludzkiego oka. Co więcej, wszystkie istotne sytuacje podczas jazdy można zbadać w praktyczny sposób, po prostu zmieniając parametry symulacji (różne nawierzchnie ulic, kąt skrętu kierownicy, prędkość pojazdu, siła hamowania).
Oprogramowanie umożliwia uczniom zdobycie umiejętności obsługi różnych systemów sterowania i monitorowania procesów poprzez symulację sprzętu i urządzeń znajdujących się w samochodzie oraz symulację ich działania.
System jest wyposażony w główny włącznik / wyłącznik zasilania, a także wyłącznik awaryjny, który gwarantuje wymaganą ochronę w celu stworzenia bezpiecznego środowiska pracy.

Eksperymenty

Analiza parametrów konstrukcyjnych układu hamulcowego i ich wpływu na osiągi pojazdu.
Ocena kompromisów między stabilnością, sterownością i drogą hamowania.
Badanie elementów, osiągów i ogólnego systemu sterowania oraz zmiennych sterujących następujących układów:
- Układ przeciwblokujący (ABS)
- Elektroniczny rozdział siły hamowania (EBD)
- Elektroniczny program stabilizacji toru jazdy (ESP)
- Kontrola trakcji (TCS)
- Asystent hamowania awaryjnego (EBA)
- Regulacja prędkości podczas zjazdu (DSR)
