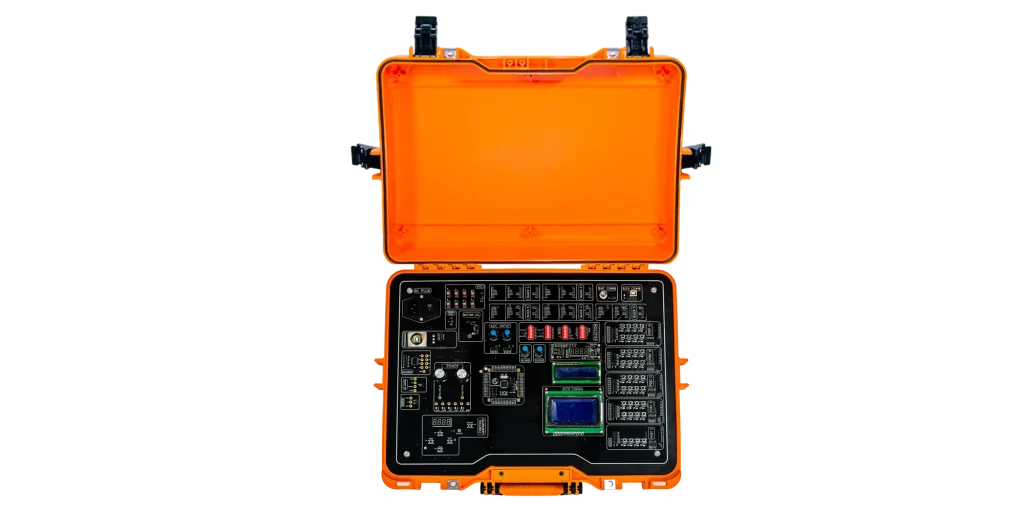

Name: Zestaw szkoleniowy dla mikrokontrolerów
Brand: Bedo

Opis produktu – Zestaw szkoleniowy dla mikrokontrolerów

Multi-Controller Kit to zestaw laboratoryjny, który ma na celu zapoznanie uczestnika szkolenia z różnymi mikrokontrolerami, powiązanymi komponentami i połączeniami. Zestaw został zaprojektowany w formie lekkiej przenośnej plastikowej obudowy wyposażonej w prawdziwe mikrokontrolery i różne komponenty elektroniczne związane z jego funkcjami, aby umożliwić szeroki zakres eksperymentów. Zestaw jest oparty na topologii wielu mikrokontrolerów, a jego dużą zaletą jest brak konieczności ręcznego wykonywania połączeń między komponentami systemu w celu przeprowadzenia eksperymentu. Zestaw Multi-Controller jest całkowicie oparty na koncepcji plug-in, wszystkie moduły mikrokontrolerów, moduły peryferyjne są podłączane, co minimalizuje czas eksperymentu i zapewnia bezpieczeństwo modułom systemu. Zestaw zapewnia dużą liczbę modułów interfejsu z przełącznikami konfiguracyjnymi, które otwierają szeroki zakres eksperymentów. Moduł CPLD jest dodawany w celu zdobycia wiedzy na temat projektowania konfigurowalnych cyfrowych układów logicznych. Dzięki debugerowi/programatorowi In-Circuit, wystarczy tylko kabel USB do komputera laboratoryjnego, bez dodatkowych komponentów sprzętowych do zastosowania kodów programowania.
Łatwy w użyciu i przyjazny zestaw.

Zakres dostawy

Zestaw trenażera z wieloma kontrolerami (EMB107)
- Zestaw główny (EMB107.01)
- Moduł wyświetlacza wtykowego (EMB107.01.01)
- Zestaw siłownika typu A (EMB107.01.02)
- Zestaw czujników typu A (EMB107. 01.03)
- Moduły wtykowe typu B (EMB107.01.04)
Twarda instrukcja obsługi
Kabel USB A do B
Kabel RS232

Opcje

Zawartość cyfrowa (BI01).
Dodatkowe zestawy (EMB107.02)
- Dodatkowy zestaw komunikacyjny (EMB107.02.01)
- Dodatkowy zestaw siłowników (EMB107.02.02)
- Dodatkowy zestaw czujników (EMB107.02.03)
- Dodatkowe moduły wtykowe typu B (EMB107.02. 04)
Zestawy dodatkowe z zaawansowaną komunikacją (EMB107.03)
Dodatkowe moduły silnikowe (EMB107.04)

Szczegóły techniczne

Zestaw wielokontrolerowy składa się z :
- Modułu wtykowego mikrokontrolera PIC: PIC18F45K22
- 16-bitowy moduł wtykowy mikrokontrolera dsPIC oparty na dsPIC33CH64MP506
- moduł wtykowy mikrokontrolera AVR: ATMEGA2560, ATMega128
- Mikrokontroler ARM Moduł wtykowy oparty na STM32F401
- Mikrokontroler Arduino Uno Moduł wtykowy oparty na ATmega328P
- Mikrokontroler Raspberry PI 4 Moduł wtykowy 4GB RAM
- Mikrokontroler 8051 Moduł wtykowy: AT89S52
- Moduł plug-in CPLD: Xilinx XCR3256XL (wsparcie dla złożonego taktowania asynchronicznego)
- Wbudowany debugger/programator dla obsługiwanych modułów mikrokontrolerów
Możliwość wyboru napięcia pracy mikrokontrolera (+3,3 lub +5V)
Zintegrowany moduł stałego zasilania DC: +3.3V, +5V, +12V, -5V, -12V (zabezpieczone bezpiecznikiem) ze wskaźnikami LED – dostęp przez gniazda 2mm (dla modułów zewnętrznych)
Zintegrowany moduł zmiennego zasilania DC : +1.25VDC do +5VDC lub -1. 25VDC do -5VDC (zabezpieczony bezpiecznikiem) ze wskaźnikami LED – dostęp przez gniazda 2mm (dla modułów zewnętrznych)
IDE programowania:
- Obsługuje zintegrowane środowisko programistyczne MPLAB® X i MikroC for PIC
- Obsługuje środowisko programistyczne atmel studio 7, atmel start online tool i MikroC dla AVR
- Obsługuje keil i MikroC dla 8051
- Obsługuje IDE dla CPLD
- Obsługuje STM32 IDE
- Obsługuje Arduino IDE dla Arduino Uno Development
Zawiera gotowe do uruchomienia kody dla wszystkich dołączonych komponentów trenera
8 przełączników cyfrowych (+3. 3 lub +5V) do wyboru
Zintegrowany generator impulsów od 2 Hz : 1KHz (do wyboru poziom +3.3V lub +5V)
Przełączniki dip do konfiguracji portów I/O mikrokontrolera.
Gniazdo źródła zasilania AC (zabezpieczone bezpiecznikiem) z przełącznikiem ON/OFF.

Wymagania eksploatacyjne

Komputer laboratoryjny

Zestawy

Zestaw główny (EMB107. 01)
- Plugin Display Modules (EMB107.01.01)
  - 1 x(2 x 16 LCD module) kontrast regulowany potencjometrem
  - 1 x(2 x 20 LCD module) kontrast regulowany potencjometrem
  - 1 x(64 X 128 GLCD module) kontrast regulowany potencjometrem
- Type A Actuator Kit (EMB107. 01.02)
  - 1 x brzęczyk piezoelektryczny typu A moduł wtykowy 1 x głośnik typu A moduł wtykowy
  - 1 X siedmiosegmentowy typ A moduł wtykowy
  - 1 x interfejs silnika krokowego poprzez ULN23803
  - 1 x interfejs silnika DC
  - 1 x interfejs silnika serwo
- Zestaw czujników typu A (EMB107. 01.03)
  - 1 x czujnik temperatury LM35 typ-A moduł wtykowy
  - 1 x czujnik temperatury D518B20 typ-A moduł wtykowy
  - 2 x potencjometry do symulacji analogowego I/P do mikrokontrolera (mikrokontroler podłączony pin do wyboru)
- Moduły wtykowe typu B (EMB107.01. 04)
  - 1 x gniazdo USB typu B (do bezpośredniego połączenia USB jako host)

Dodatkowe zestawy (brak w zestawie) (EMB107. 02)
- Dodatkowy zestaw komunikacyjny (EMB107.02.01)
  - WIFI
    - Dane techniczne :
      - Typ sygnału : UART
      - Poziom sygnału :5V lub 3.3V
      - SMD
  - 1 XUART To USB Interface Type-A Plug-in Module
  - Audio In & Out
    - Dane techniczne :
      - Typ sygnału : SPI
      - Poziom sygnału : 3.3V
  - Karta SD
    - Dane techniczne :
      - Typ sygnału : SPI
      - Poziom sygnału :5V lub 3.3V
  - Ethernet
    - Dane techniczne :
      - Typ sygnału : SPI
      - Poziom sygnału :5V lub 3.3V
  - Moduł Bluetooth
    - Dane techniczne :
      - Typ sygnału : UART
      - Poziom sygnału :5V
  - RF Transceiver
    - Dane techniczne :
      - Typ sygnału : SPI
      - Poziom sygnału :5V
  - UART do RS-232
    - Dane techniczne :
      - Typ sygnału : UART
      - Poziom sygnału :5V lub 3.3V do wyboru
  - Seryjna pamięć EEPROM
    - Dane techniczne :
      - Typ sygnału : I2C
      - Poziom sygnału :5V lub 3.3V do wyboru
  - Konfigurowalny adres
- Dodatkowy zestaw siłowników (EMB107.02.02)
  - Przekaźnik
    - Dane techniczne :
      - Typ sygnału : Cyfrowy
      - Poziom sygnału :5V lub 3.3V
  - Przekaźnik podwójny
    - Dane techniczne :
      - Typ sygnału : Cyfrowy
      - Poziom sygnału :5V lub 3.3V
      - Aktywny wysoki lub niski do wyboru
      - Optycznie izolowany sygnał sterujący przekaźników
  - LED
    - Dane techniczne :
      - Typ sygnału : Cyfrowy
      - Poziom sygnału :5V lub 3.3V do wyboru
  - Konfigurowalny adres
  - RGB LED
    - Dane techniczne :
      - Typ sygnału : Cyfrowy
      - Poziom sygnału :5V lub 3.3V do wyboru
  - Włącznik krańcowy
    - Dane techniczne :
      - Typ sygnału : Cyfrowy
      - Poziom sygnału :5V lub 3.3V do wyboru
  - Przycisk
    - Dane techniczne :
      - Typ sygnału : Cyfrowy
      - Poziom sygnału :5V lub 3.3V do wyboru
  - Laser
    - Dane techniczne :
      - Typ sygnału : Cyfrowy
      - Poziom sygnału :5V lub 3.3V
  - Matryca LED 8×8
    - Dane techniczne :
      - Typ sygnału : SPI
      - Poziom sygnału : 5V lub 3.3V
- Dodatkowy zestaw czujników (EMB107.02.03)
  - Czujnik światła (fotorezystor CDS)
    - Dane techniczne :
      - Typ sygnału : Analogowy i cyfrowy
      - Poziom sygnału :5V lub 3.3V do wyboru
  - Czujnik pochylenia :
    - Dane techniczne :
      - Typ sygnału : Sygnał cyfrowy
      - Poziom : 5V lub 3.3V do wyboru
  - Czujnik rtęci (przełącznik):
    - Dane techniczne :
      - Typ sygnału : Cyfrowy
      - Poziom sygnału : 5V lub 3.3V do wyboru
  - Czujnik Red (Switch)
    - Dane techniczne :
      - Typ sygnału : Cyfrowy
      - Poziom sygnału : 5V lub 3.3V do wyboru
  - Czujnik płomienia
    - Dane techniczne :
      - Typ sygnału : Cyfrowy
      - Poziom sygnału : 5V lub 3.3V do wyboru
  - Czujnik dotykowy
    - Dane techniczne :
      - Typ sygnału : Cyfrowy
      - Poziom sygnału : 5V lub 3.3V do wyboru
  - Czujnik optoelektryczny
    - Dane techniczne :
      - Typ sygnału : Cyfrowy
      - Poziom sygnału : 5V lub 3.3V do wyboru
  - Czujnik pukania
    - Dane techniczne :
      - Typ sygnału : Cyfrowy
      - Poziom sygnału : 5V lub 3.3V do wyboru
  - Termistor
    - Dane techniczne :
      - Typ sygnału : Analogowy i cyfrowy
      - Poziom sygnału : 5V lub 3.3V do wyboru
  - Czujnik wilgotności i temperatury (DHT11)
    - Dane techniczne :
      - Typ sygnału : Cyfrowy
      - Poziom sygnału :5V lub 3.3V
  - Czujnik wibracji
    - Dane techniczne :
      - Typ sygnału : Cyfrowy
      - Poziom sygnału : 5V lub 3.3V do wyboru
  - Czujnik wody
    - Dane techniczne :
      - Typ sygnału : Analogowy i cyfrowy
      - Poziom sygnału : 5V lub 3.3V do wyboru
  - CzujnikDS18B20
    - Dane techniczne :
      - Typ sygnału : Cyfrowy
      - Poziom sygnału : 5V lub 3.3V do wyboru
  - Wilgotność, ciśnienie barometryczne i temperatura otoczenia BME280
    - Dane techniczne :
      - Typ sygnału : I2C
      - Poziom sygnału : 3.3V
  - IR Reflective
    - Dane techniczne :
      - Typ sygnału : Analogowy i cyfrowy
      - Poziom sygnału : 5V lub 3.3V do wyboru
  - Odbiornik podczerwieni
    - Dane techniczne :
      - Typ sygnału : Cyfrowy
      - Poziom sygnału : 5V lub 3.3V
  - LM35
    - Dane techniczne :
      - Typ sygnału : Cyfrowy
      - Poziom sygnału : 5V lub 3.3V
  - Czujnik dźwięku
    - - Dane techniczne :

        Typ sygnału : Analogowy i cyfrowy

        Poziom sygnału : 5V lub 3.3V do wyboru
  - Czujnik GY-87
  - 3-osiowy żyroskop + 3-osiowe przyspieszenie + 3-osiowe pole magnetyczne + ciśnienie powietrza
    - Dane techniczne :
      - Typ sygnału : I2C
      - Poziom sygnału : 5V lub 3.3V
  - Czujnik ultradźwiękowy
    - Dane techniczne :
      - Typ sygnału : Cyfrowy
      - Poziom sygnału : 5V lub 3.3V do wyboru
  - Czujnik PIR
    - Dane techniczne :
      - Typ sygnału : Cyfrowy
      - Poziom sygnału : 5V lub 3.3V
- Dodatkowe moduły wtykowe typu B (EMB107.02.04)
  - Klawiatura 3 X 4
    - Dane techniczne :
      - Typ sygnału : Cyfrowy
      - Poziom sygnału : 5V lub 3.3V
  - 7 Segment
    - Dane techniczne :
      - Typ sygnału : Cyfrowy
      - Poziom sygnału : 5V lub 3. 3V

Zestawy dodatkowe do komunikacji zaawansowanej (brak w zestawie) (EMB107. 03)
- Wtyczki komunikacyjne GSM/GPRS
  - Cechy:
    - Moduł został wyposażony w miniaturowy moduł komórkowy umożliwiający transmisję GPRS
    - Wysyłanie i odbieranie wiadomości SMS, Wykonywanie i odbieranie połączeń głosowych
    - Obsługa częstotliwości w czterech pasmach
    - Wyszukiwanie sieci komórkowej i automatyczne logowanie
    - Wbudowana dioda LED do monitorowania stanu
    - Obsługiwane gniazdo audio do podłączenia zestawu słuchawkowego lub mikrofonu
    - Obsługiwane gniazdo Micro SIM
    - Kanał komunikacyjny UART
    - Może być używany do aplikacji IOT, gdy dostęp do Internetu został zapewniony za pośrednictwem karty SIM
    - Napięcie sygnalizacji (5 V lub 3. 3V)
- Moduły komunikacyjne Zigbee:
  - Dane techniczne:
    - Moduł został wyposażony w 128-bitowe szyfrowanie AES
    - Modulacja DSSS
    - Protokół Zigbee IEEE 802.15.4
    - Może być używany w aplikacjach sieci czujników
    - Napięcie sygnalizacji (5V lub 3. 3V)
- Moduły komunikacyjne CAN:
  - Dane techniczne:
    - Moduł został wyposażony w kontroler CAN o prędkości magistrali do 1 Mb/s, wysokiej odporności na zakłócenia i przepustowości danych
    - Długość magistrali do 1000 metrów ” Interfejs SPI
    - Możliwość podłączenia do innych urządzeń obsługujących CAN
    - Napięcie sygnalizacji (5V lub 3. 3V)
- Moduły wtykowe RFID (NFC):
  - Dane techniczne:
    - Moduł został wyposażony w czytnik RFID z interfejsem UART
    - Obsługuje tagi MIFARE i ICODE
    - Częstotliwość pracy 125 KHz
    - Wbudowana antena i kondensator dostrajający
    - Dioda LED i brzęczyk również dołączone do kontroli wskazań
    - Napięcie sygnalizacji (5V lub 3. 3V)

Dodatkowe moduły silnika (brak w zestawie) Kod: (EMB107.04)
- Moduły wtyczek silników DC:
  - Dane techniczne:
    - Moduł został wyposażony w motoreduktor DC o prędkości 90 RPM i maksymalnym prądzie 250 mA
    - Kontrola PWM i H-Bridge
    - Cyfrowe i analogowe sprzężenie zwrotne
    - Napięcie zasilania (5:12 VDC)
    - Napięcie sygnalizacji (5 V lub 3. 3 V)
    - Wbudowany moduł silnika krokowego. 3V)
- Moduły wtykowe silnika krokowego:
  - Dane techniczne:
    - Moduł został wyposażony w silnik krokowy o rozdzielczości 0. Rozdzielczość 1 stopnia
    - Sterownik ULN do sterowania, półkroku i pełnego kroku
    - Napięcie zasilania (5 VDC)
    - Napięcie sygnalizacyjne (5 V lub 3. 3V)
- Moduły wtykowe silników serwo:
  - Dane techniczne:
    - Moduł został wyposażony w silnik serwo o 60 stopniach
    - Bezpośredni sygnał sterujący PWM
    - Napięcie zasilania (5 VDC)
    - Napięcie sygnalizacji (5V lub 3. 3V
