Name: Zintegrowany system okablowania elektronicznych podzespołów samochodowych
Brand: Bedo

Opis produktu – Zintegrowany system okablowania elektronicznych podzespołów samochodowych

System okablowania zintegrowanych komponentów elektronicznych w samochodach (BES109) ma na celu zapoznanie ucznia z komponentami elektrycznymi w samochodach, ich połączeniem i sposobem sterowania tymi komponentami. Jednostka edukacyjna jest również wyposażona w przełączniki usterek używane do symulacji najczęstszych usterek zintegrowanego systemu okablowania elektronicznych komponentów samochodowych.

1. Panel sterowania, przełączniki awaryjne 2. Panel wewnętrzny samochodu (przełączniki na desce rozdzielczej) 3. Panel maski samochodu 4. Panel prawych drzwi 5. Panel lewych drzwi 6. Ładowarka akumulatora samochodowego 7. Akumulator samochodowy 8. Silnik elektryczny do obsługi podnośnika

Zakres dostawy

System okablowania elektronicznych zintegrowanych komponentów samochodowych (BES109)
Twarda instrukcja obsługi

Opcje

Zawartość cyfrowa (BI01)
Oprogramowanie do rozwiązywania problemów Bedo
- Wymagane do działania: PC

Szczegóły techniczne

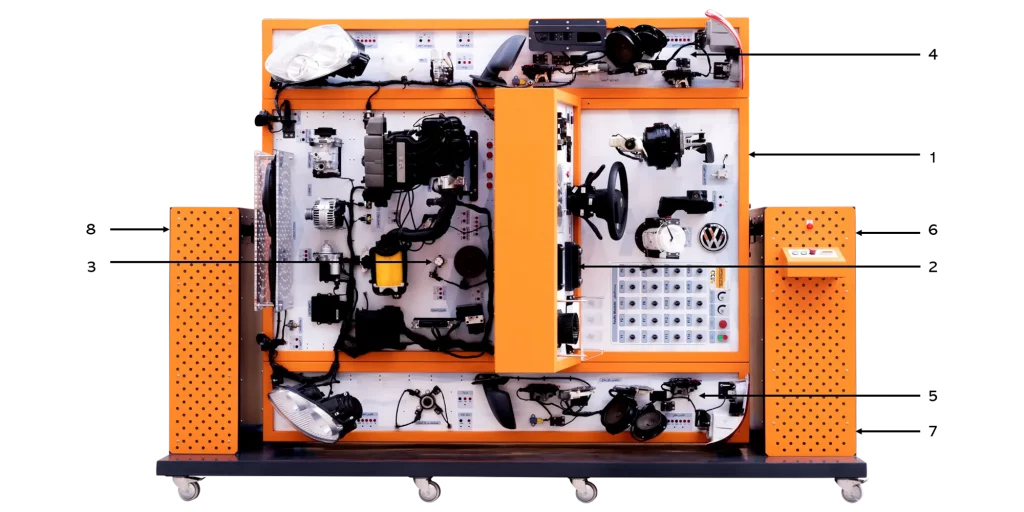

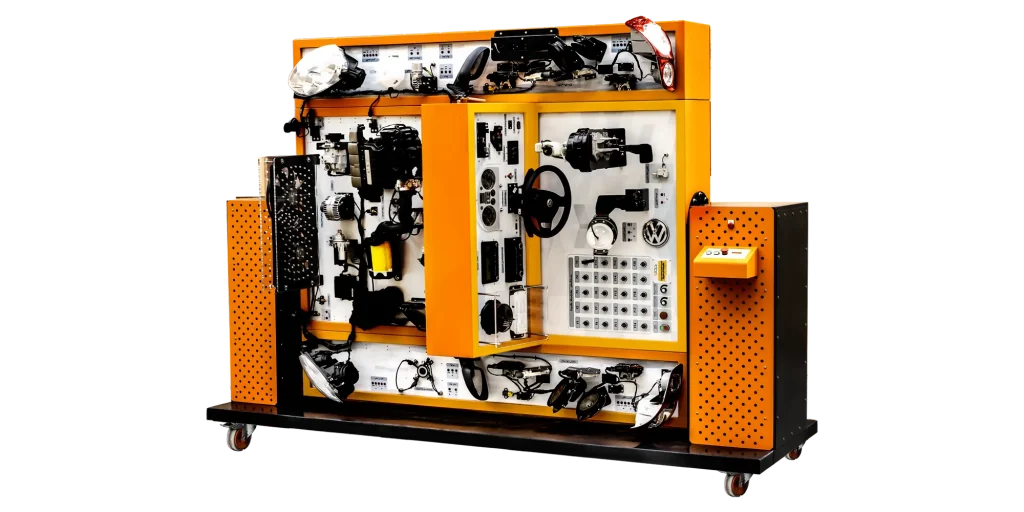

Jednostka edukacyjna to stojak zamocowany na poziomej osi na poziomym wale i podzielony na pięć paneli w celu zademonstrowania komponentów układów elektrycznych w taki sposób, w jaki są one rozmieszczone w prawdziwym samochodzie.
Stojak może być obracany za pomocą silnika elektrycznego, dzięki czemu stojak może być poziomy, aby ułatwić demonstrację komponentów, łączenie, pomiary i procesy testowania.
Jednostka edukacyjna jest wyposażona w pojemnik po każdej stronie. Lewy zawiera silnik elektryczny używany do obracania stojaka.
Jednostka edukacyjna jest również wyposażona w panel do sterowania obracaniem stojaka.
Pięć paneli stojaka zostało zaprojektowanych w taki sposób, aby poziome panele demonstrowały układy elektryczne lewych i prawych drzwi, niezależnie od tego, czy są to drzwi przednie czy tylne, a pionowe panele demonstrują panel sterowania jednostki edukacyjnej, przełączniki usterek i niektóre elementy samochodu, oprócz przełączników deska rozdzielcza i panel maski samochodu.
Pierwszy pionowy panel zawiera panel sterowania jednostki edukacyjnej, który zawiera włącznik / wyłącznik jednostki edukacyjnej, przełącznik awaryjny, przełącznik do sterowania prędkością silnika, przełącznik do sterowania prędkością samochodu, pierwszy pionowy panel zawiera również przełączniki aktywacji usterek, pompę benzynową, pedał przyspieszenia, pedał hamulca i zawór zbiornika paliwa.
Przełączniki na desce rozdzielczej obejmują blok wycięć, skrzynkę bezpieczników, przełącznik sterowania poduszką powietrzną, wtyczkę DLC, deskę rozdzielczą, przełącznik oświetlenia, kierownicę, ramię sterujące tylnymi i przednimi światłami, ramię sterujące wycieraczkami, radio, panel sterowania klimatyzacją, symulator klimatyzacji i poduszkę powietrzną.
Panel maski samochodu zawiera wtryskiwacze, szynę wtryskiwaczy, diody LED wskazujące działanie wtryskiwaczy, świece zapłonowe, cewkę zapłonową, czujnik korbowy, moduł ABS, czujnik krzywki, ECU, czujnik oleju, skrzynkę bezpieczników, czujnik wody, zawór ciśnienia oleju, czujnik temperatury otoczenia, dźwignię skrzyni biegów, jednostkę sterującą skrzyni biegów, rozrusznik, alternator, silnik dmuchawy, klakson, układ chłodzenia wodą, silnik zbiornika wody wycieraczek, przepustnica kolektora, połączenie między filtrem powietrza a przepustnicą kolektora, zawór klimatyzacji, sprężarka klimatyzacji, filtr powietrza, pojemnik filtra powietrza oraz połączenia elektryczne między tymi elementami.
Dolny poziomy panel zawiera systemy elektryczne prawych drzwi, zarówno tylnych, jak i przednich. Zawiera centralny zamek, przełączniki centralnego zamka, silniki podnoszenia szyb, lewe lusterko, a także głośniki, czujnik prędkości samochodu, tylne światła i przednie światła.
Górny poziomy panel zawiera układy elektryczne lewych drzwi, zarówno tylnych, jak i przednich. Zawiera centralny zamek, przełączniki centralnego zamka i silniki podnoszenia szyb, lewe lusterko, oprócz silników wycieraczek, pojemnik na wodę, głośniki, tylne światła i przednie światła.
Jednostka edukacyjna jest dostarczana z zaciskami pomiarowymi 4 mm do wykonywania połączeń, pomiarów i procesów testowania.
Każdy komponent ma swoją nazwę na etykiecie.
Nazwy etykiet są drukowane na jednostce edukacyjnej przy użyciu technologii ultrafioletowej.

Eksperymenty

Zapoznanie się z urządzeniami elektrycznymi w samochodzie.
Obsługa instalacji elektrycznej pojazdu.
Symulacja 20 różnych usterek układu przewodów zintegrowanych elementów elektronicznych samochodu.
- Usterka prawego przedniego reflektora (światło przeciwmgielne)
- Usterka prawego przedniego reflektora (światło mijania)
- Usterka silnika wycieraczek
- Usterka silnika zamka drzwi kierowcy (silnika centralnego zamka)
- Usterka lusterka kierowcy
- Usterka prawego tylnego reflektora (światło mijania)
- Usterka prawego tylnego światła (światło stopu po naciśnięciu pedału hamulca)
- Usterka silnika spryskiwaczy
- Usterka modułu rozrusznika
- Usterka lewego klaksonu
- Usterka wtryskiwacza nr 1
- Usterka dmuchawy silnika samochodowego
- Usterka czujnika rozrządu
- Usterka czujnika wału korbowego
- Usterka cewki zapłonowej nr 1
- Usterka przepustnicy powietrza (kolektora)
- Usterka pompy paliwa
- Usterka czujnika poziomu paliwa (pływak)
- Usterka pedału akceleratora
- Usterka symulatora klimatyzacji
