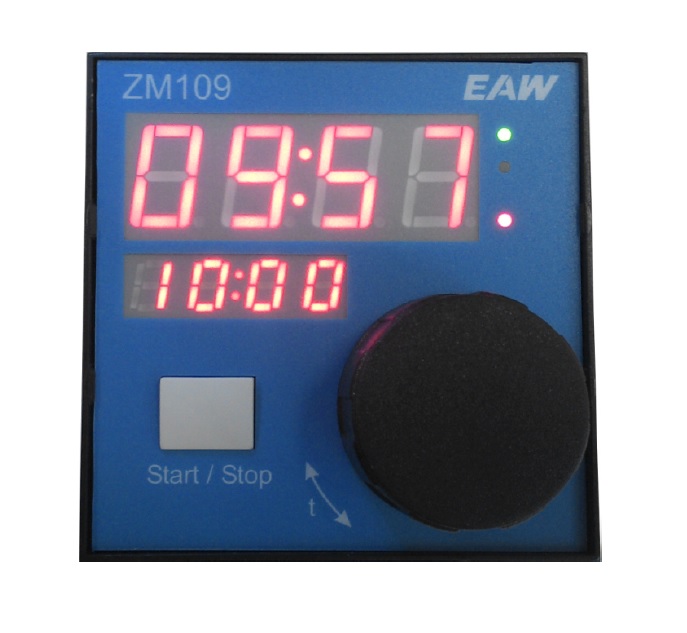

Opis produktu – ZM109 przekaźnik opóźnienia czasowego (EAW)
Opis działania
Operacja:
– Ustawienie czasu
Czas jest ustawiany jednolicie dla wszystkich funkcji czasowych za pomocą pokrętła / enkodera przyrostowego.
Obracanie zgodnie z ruchem wskazówek zegara zwiększa czas przy każdym zatrzaśnięciu enkodera inkrementalnego, w zależności od ustawionego zakresu czasu:
- hh: mm – wzrost o 1 minutę
- mm: ss – wzrost o 1 sekundę
Obracanie przeciwnie do ruchu wskazówek zegara skraca czas przy każdym zatrzaśnięciu enkodera inkrementalnego, w zależności od ustawionego zakresu czasu:
- hh: mm – zmniejsz o 1 minutę
- mm: ss – zmniejsz o 1 sekundę
Czas można ustawić tylko wtedy, gdy sekwencja czasowa jest nieaktywna. Jeśli sekwencja czasu jest aktywna lub pauza, naciśnięcie pokrętła / enkodera przyrostowego nie działa.
– Przycisk
Opcjonalna funkcja przycisku lub pchnięcia enkodera przyrostowego zawartego w ustawieniu domyślnym konfiguracji rozpoczyna sekwencję czasową z nieaktywną sekwencją czasu (Start). Uruchamianie podczas sekwencja czasu jest aktywna (Stop) powoduje zawieszenie środowiska wykonawczego. Sekwencja czasu zatrzymuje się. Czas sekwencji można kontynuować, naciskając przycisk podczas wstrzymanej sekwencji czasu (Start).
Ciągłe naciskanie przycisku bez przerwy przez co najmniej 3 sekundy – każda skrzynka operacyjna powoduje zresetowanie sekwencji czasowej w następujący sposób:
skutek:
- Anulowanie sekwencji czasu i aktualizacja wyświetlania czasu pracy.
- Wszystkie wyjścia przełączają się w stan początkowy.
- Wyłączanie diody LED stanu.
– Wejście START
rozpoczyna sekwencję czasową z wysokim impulsem co najmniej 100ms i nieaktywną sekwencją czasu. Wysoki impuls o minimalnej długości 100 ms na wejściu START podczas wstrzymania, sekwencja czasu kontynuuje aktywną sekwencję czasową. We wszystkich innych stanach operacyjnych wejście ma
bez efektu.
– Wejście STOP (Reset)
Wysoki impuls o minimalnej długości 100 ms na wejściu STOP powoduje zatrzymanie czasu działania, jeśli czas sekwencji jest aktywny. We wszystkich innych stanach pracy wejście o długości impulsu <3 s nie powoduje żadnego efektu.
Wysoki impuls o minimalnej długości 3 sekundy na wejściu STOP powoduje w każdym przypadku operacyjnym resetowanie sekwencji czasu z następującą konsekwencją:
- Anulowanie sekwencji czasu i aktualizacja wyświetlania czasu pracy.
- Wszystkie wyjścia przełączają się w stan początkowy.
- Wyłączanie diody LED stanu.
Opis systemu przekaźnika opóźnienia czasowego ZM109
– Wejście zmiany czasu
Ładowanie wejścia zmiany czasu z wysokim sygnałem powoduje przełączenie na drugi zakres czasowy nie został wstępnie wybrany na przełączniku kodowania przez czas trwania sygnału! Jeśli sekwencja czasowa jest aktywna, sekwencja czasowa jest kontynuowana do końca z podstawą czasu
istniejący w momencie rozpoczęcia. Ustawione czasy są kasowane przy zmianie.
Zachowanie przy awarii zasilacza.
System monitoruje poziom napięcia wtórnego zasilacza. Jeśli spadnie poniżej zdefiniowane napięcie minimalne, wszystkie obciążenia w systemie (wyświetlacze, wyjścia itp.) są wyłączone, a czas i stan przełączenia przekaźnika czasu TIME jest zapisywany w pamięci EEPROM. Zapisywanie
czas i stan przełączenia wymagają ustawienia przełącznika DIP remanencji na ON.
Jeśli napięcie zwraca status czasu (czas odpowiedzi i (pozostały) czas pracy)
Przekaźnik FlareTIME przed przywróceniem awarii. Jeśli przekaźnik był w aktywnej sekwencji czasowej, pozostały czas zostanie przywrócony, a przekaźnik zostanie umieszczony w stanie pauzy. W tym przypadku operator może celowo kontynuować sekwencję czasową lub zresetować przekaźnik i rozpocząć nową sekwencję czasu.
