Przetworniki temperatury i wilgotności

Przetworniki temperatury do Pt100 i termopar

Przetwornik temperatury odbiera sygnał z elementu pomiarowego i zamienia go na standaryzowany sygnał wyjściowy. MERAZET oferuje urządzenia współpracujące między innymi z czujnikami Pt100, Pt500, Pt1000 oraz różnymi typami termopar.

Takie rozwiązanie ułatwia przesyłanie wartości temperatury na większą odległość oraz integrację punktu pomiarowego z systemem sterowania lub rejestracji. Wybrane przetworniki obsługują również wejścia napięciowe, rezystancyjne i inne sygnały procesowe.

Przetworniki temperatury 4–20 mA

Jednym z najczęściej stosowanych standardów w automatyce przemysłowej jest sygnał prądowy 4–20 mA. Pozwala on przekazywać informację o mierzonej temperaturze do sterownika, regulatora lub rejestratora i dobrze sprawdza się przy transmisji na większe odległości.

W ofercie MERAZET znajdują się zarówno proste przetworniki o określonym zakresie, jak i modele programowalne, w których użytkownik może skonfigurować typ czujnika, zakres pomiarowy oraz parametry sygnału wyjściowego.

Przetworniki głowicowe i na szynę DIN

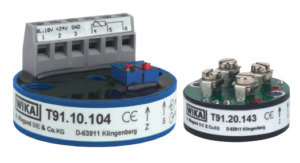

Przetworniki głowicowe montuje się bezpośrednio w głowicy czujnika temperatury, dzięki czemu konwersja sygnału odbywa się blisko punktu pomiarowego. Jest to rozwiązanie często stosowane w przemysłowych czujnikach rezystancyjnych i termoparach.

Modele na szynę DIN przeznaczone są natomiast do zabudowy w szafach sterowniczych. Taki sposób montażu sprawdza się szczególnie wtedy, gdy kilka torów pomiarowych ma być skupionych w jednym miejscu lub gdy elektronika przetwarzająca powinna znajdować się poza punktem pomiarowym.

HART, PROFIBUS i komunikacja cyfrowa

Bardziej rozbudowane przetworniki mogą oprócz standardowego sygnału analogowego obsługiwać cyfrowe protokoły komunikacyjne. W portfolio MERAZET znajdują się między innymi rozwiązania z HART, PROFIBUS PA oraz FOUNDATION Fieldbus.

Komunikacja cyfrowa umożliwia nie tylko przekazanie wartości pomiarowej, ale zależnie od urządzenia także konfigurację parametrów, diagnostykę czujnika oraz przekazywanie dodatkowych informacji do systemu sterowania.

Przetworniki temperatury i wilgotności powietrza

Osobną grupę stanowią przetworniki temperatury i wilgotności z wbudowanym elementem pomiarowym. Są one przeznaczone do ciągłego monitorowania parametrów powietrza w pomieszczeniach, instalacjach technicznych i innych aplikacjach wymagających kontroli warunków środowiskowych.

Dostępne modele mogą przekazywać wartości temperatury i wilgotności względnej za pomocą wyjść prądowych, napięciowych lub interfejsów cyfrowych, takich jak RS-485. Wybrane urządzenia umożliwiają również obliczanie parametrów pochodnych, np. temperatury punktu rosy lub wilgotności bezwzględnej.

Co decyduje o wyborze przetwornika?

Przy wyborze urządzenia trzeba przede wszystkim określić rodzaj sygnału wejściowego i wymagany sygnał wyjściowy. Znaczenie ma również zakres temperatury lub wilgotności, sposób montażu, liczba kanałów oraz wymagania dotyczące komunikacji z systemem automatyki.

W instalacjach przemysłowych warto dodatkowo uwzględnić separację galwaniczną, odporność na zakłócenia elektromagnetyczne, możliwość diagnostyki uszkodzenia czujnika oraz warunki środowiskowe panujące w miejscu montażu.

Przetworniki temperatury i wilgotności w ofercie MERAZET

MERAZET oferuje przetworniki WIKA, APAR, Lumel oraz Anderson-Negele przeznaczone do przemysłowego pomiaru temperatury i wilgotności. Asortyment obejmuje modele głowicowe, szynowe, naścienne i polowe, urządzenia z wejściami dla czujników rezystancyjnych i termopar oraz przetworniki ze zintegrowanym pomiarem parametrów powietrza.

Szeroki wybór standardów sygnałowych i sposobów montażu pozwala dobrać rozwiązanie zarówno do prostego toru 4–20 mA, jak i do bardziej rozbudowanych systemów sterowania wykorzystujących komunikację cyfrową.
