Analizator cewki wyłącznika SAT40A II

Analizator cewki wyłącznika SAT40A II

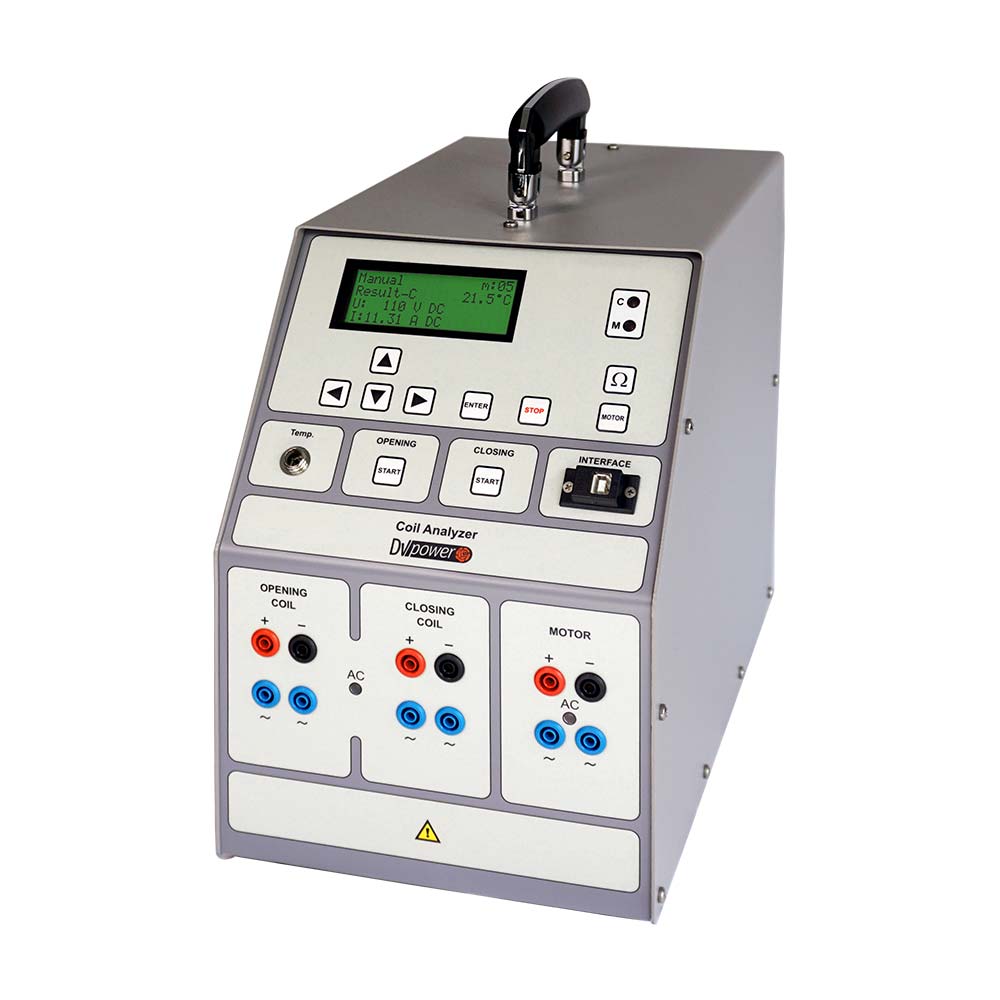

Analizator cewek serii SAT40A II jest potężnym i lekkim (tylko 11 kg) narzędziem do testowania wyłączników, gdzie nie jest dostępna bateria podstacji. Jest to unikalne urządzenie na rynku z uwagi na jego podwójne przeznaczenie.

SAT40A II jako zasilacz do cewek i silników z ładowaniem sprężynowym
SAT40A może być używany jako zasilacz DC i AC dla wyłączników podczas uruchamiania i regularnych testów konserwacyjnych. Typowe zastosowanie obejmuje scenariusze, w których bateria podstacji nie jest podłączona lub dostępna. Zaletą w porównaniu z baterią podstacji jest możliwość testowania w warunkach podnapięciowych i nadnapięciowych. Ponadto, stabilne wyjścia napięciowe umożliwiają analizę wykresów prądów cewki i silnika zarejestrowanych za pomocą analizatorów wyłączników.

Cechy wyjść są podane poniżej:

Cztery oddzielne wyjścia cewek DC i AC do zasilania cewek otwierających i zamykających (10 V – 300 V DC lub 10 V – 250 V AC; do 15 A).
Dwa oddzielne wyjścia silnikowe DC i AC zdolne wytrzymać prądy rozruchowe do 40 A (10 V – 300 V DC lub 10 V – 250 V AC). Dzięki wykorzystaniu tych wyjść, SAT może być również używany jako źródło zasilania lub tymczasowe urządzenie do ładowania akumulatorów.
Seria SAT40A II jako cewki wyłącznika i analizator obwodów pomocniczych
Normy międzynarodowe, takie jak IEC 62271-100, definiują zalecane testy do oceny stanu wyłączników. Rezystancja cewki, minimalne napięcie zadziałania i czas ładowania mechanizmu są testami, które są obowiązkowe do oceny stanu obwodu pomocniczego wyłącznika. SAT40A jest w stanie wykonać następujące rodzaje pomiarów:

• Pomiar rezystancji cewek zgodnie z normą IEC 62271-100
• Pomiar wartości prądu cewek
• Test minimalnego napięcia zadziałania (IEC 62271-100, IEC 56, ANSI C37.09)
• Prąd silnika i czas ładowania (IEC 62271-100)
• Pomiar temperatury (temperatura otoczenia lub cewki)

W przeciwieństwie do wielu podobnych urządzeń dostępnych na rynku, przyrządy SAT posiadają regulowane napięcie wyjściowe o bardzo niskim poziomie tętnień (<0,5%).

W połączeniu z urządzeniami CAT firmy DV Power, SAT i CAT tworzą jeden system testowy, sterowany za pomocą oprogramowania DV-Win.

SAT40A może być używany również z analizatorami wyłączników innych producentów.
