Name: Analizator jakości energii elektrycznej C.A 8345 w klasie A
Brand: Chauvin Arnoux
Price: 23000 PLN
Availability: InStock

Analizator jakości energii elektrycznej C.A 8345 w klasie A

28 290,00 zł – 31 488,00 zł

Najniższa cena w ciągu 30 dni: 28 290,00 zł.

Wyposażenie

Wyczyść

Dodaj do zapytania

Opis produktu – Analizator jakości energii elektrycznej C.A 8345 w klasie A

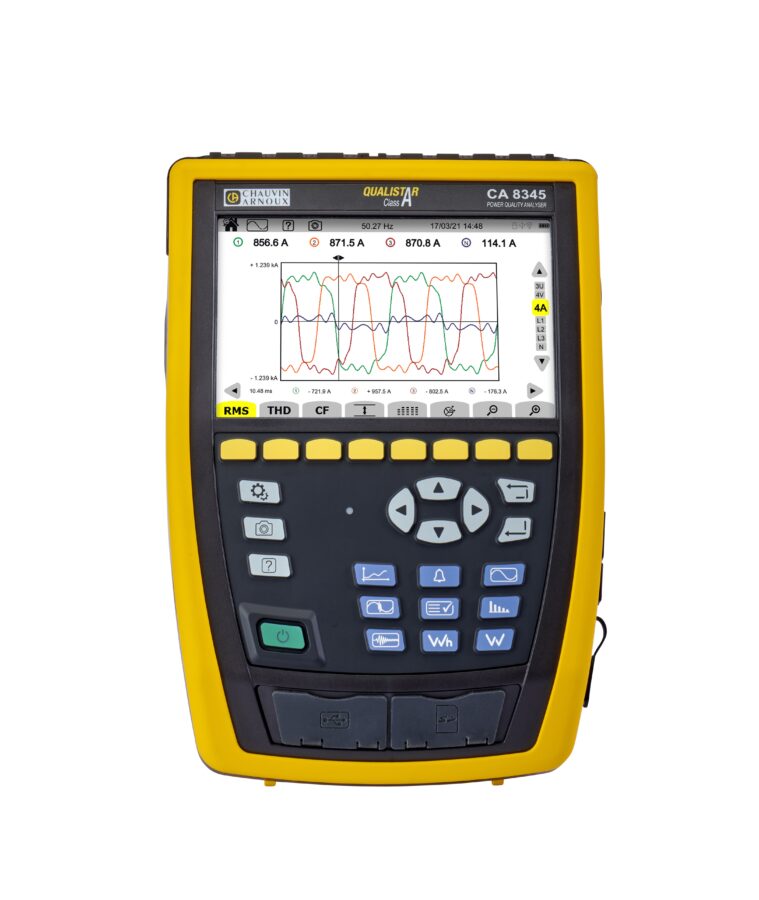

Analizator jakości zasilania energii elektrycznej klasy A (C.A 8345 – Qualistar):

Łatwy w obsłudze, przeznaczony jest dla zespołów kontroli i konserwacji pracujących na instalacjach przemysłowych lub usługowych. Qualistar może być stosowany we wszystkich typach instalacji.
Pomiar wartości skutecznych (U,V,I), mocy, energii elektrycznej i zakłóceń sieci zasilania
Daje możliwość pozyskanie natychmiastowego obrazu głównych cech sieci trójfazowej i śledzenie zmian różnych parametrów w czasie.
Błąd pomiaru urządzenia jest mniejszy niż 0,1% dla pomiaru napięcia i 1% dla pomiaru natężenia prądu.
Urządzenie posiada duży wybór czujników prądowych do pomiarów od kilku miliamperów do kilku kiloamperów. Urządzenie jest kompaktowe i odporne na uderzenia.
Ergonomia i prostota interfejsu użytkownika sprawiają, że jest wygodny w użyciu.
Karta SD umożliwia przechowywanie dużej ilości pomiarów i zdjęć oraz odczytywanie ich bezpośrednio na komputerze PC. Możliwe jest również użycie pamięci USB (opcja).
Urządzenie umożliwia komunikację przez USB, wifi lub Ethernet. Urządzenie można obsługiwać zdalnie z komputera, tabletu lub smartfona za pomocą zdalnego interfejsu użytkownika (VNC).
Wyposażony jest w intuicyjny interfejs HMI . Wielojęzyczna pomoc online może być w każdej chwili wyświetlona na dużym kolorowym ekranie dotykowym LCD.
Dla większego bezpieczeństwa CA 8345 automatycznie rozpoznaje rodzaj podłączonego czujnika prądu.
Oferuje użytkownikom wszystkie pomiary potrzebne do skutecznej obsługi projektów efektywności energetycznej i monitorowania elektrycznej sieci dystrybucyjnej. Obliczając koszt energii elektrycznej, można natychmiast określić wartość zużytej energii elektrycznej.

CA 8345 monitoruje wszystkie zdarzenia w sieci

Przedstawia wykresy trendów i zmiany parametrów sygnałów.
Wyświetla harmoniczne i interharmoniczne zgodnie z normą IEC 61000-4-7.
Posiada konfigurowalne alarmy, z możliwością wysłania powiadomienia e-mail do użytkownika
Rejestruje stany przejściowe 2,5 µs oraz fale udarowe 12 kV trwające 500 ns
Wychwytuje i rejestruje prądy rozruchowe
Posiada tryb monitorowania, który może być użyty do rejestracji kampanii pomiarowych wymaganych do analizy zgodnie z normą PN-EN50160.

Komunikacja

Karta SD i pamięć USB umożliwiają pobieranie danych z urządzenia.
Zdalna komunikacja z CA 8345 realizowana jest na kilka sposobów po przez USB, zdalne łącza, Wifi (bezpośrednio lub przez serwer) lub przez RJ45. Tryb IRD Server pozwala na wydobycie danych z dowolnego miejsca na świecie.
Do przetwarzania pomiarów wykonanych za pomocą Qualistar Class A można wykorzystać oprogramowanie Power Analyzer Transfer.
Oprogramowanie PAT3 można pobrać z naszej strony internetowej.

Więcej informacji o analizatorze

C.A 8345 w klasie A – Zalety, normy, wyposażenie – artykuł w Bazie Wiedzy Merazet.
Sprawdź

Wyposażenie	Analizator bez cęgów, Analizator+ cęgi A193 450mm (4szt.), Analizator+ cęgi MA193 350mm (4 szt.), Analizator+ cęgi MA193 250mm (4 szt.), Analizator ALIM 1000 bez cęgów z adapterem PA32ER

FUNKCJE POMIAROWE

Umożliwia wykonywanie następujących pomiarów i obliczeń:

Pomiar wartości skutecznych napięć przemiennych do 1000 V między zaciskami.
Pomiar wartości skutecznych natężenia prądu przemiennego do 10 000 A (z przewodem neutralnym).
Automatyczne wykrywanie typu czujnika prądowego i zasilania czujnika w razie potrzeby.
Pomiar wartości DC napięć i prądów (z przewodem neutralnym).
Pomiar wartości skutecznych w minimalnym i maksymalnym półokresie dla napięcia i prądu (bez przewodu neutralnego).
Obliczanie asymetrii napięcia/prądu dla składowej zerowej, zgodnej i przeciwnej
Pomiar prądów rozruchowych, dla rozruchu silników.
Pomiar wartości szczytowych dla napięć i prądów (z przewodem neutralnym).
Pomiar częstotliwości sieci 50 Hz i 60 Hz.
Pomiar współczynnika szczytu dla prądu i napięcia (z przewodem neutralnym).
Obliczanie współczynnika strat harmonicznych (FHL), dla transformatorów w obecności prądów harmonicznych.
Obliczanie współczynnika K (FK), dla transformatorów w obecności prądów harmonicznych.
40 alarmów na profil użytkownika.
Dziennik zdarzeń, takich jak zapady, przepięcia, wyłączenia, stany przejściowe, gwałtowne zmiany napięcia (RVC)
i synchronizacja.
Pomiar całkowitego współczynnika zniekształceń harmonicznych w odniesieniu do składowej podstawowej (THD w %f) prądu i napięć (bez przewodu neutralnego).
Pomiar całkowitego współczynnika zniekształceń harmonicznych w odniesieniu do wartości RMS AC (THD w %r) dla prądu i napięć (z przewodem neutralnym).
Pomiar mocy czynnej, biernej (pojemnościowa i indukcyjna), nieaktywnej (non-active), zniekształcenia i pozornej na fazę oraz całkowitej (bez przewodu neutralnego).
Pomiar współczynnika mocy (PF) i współczynnika (DPF lub cos φ) (bez przewodu neutralnego).
Pomiar wartości RMS zniekształcenia (d) dla natężeń i napięć (bez przewodu neutralnego).
Pomiar krótkotrwałego współczynnika migotania napięcia (Pst) (bez przewodu neutralnego).
Pomiar długotrwałego współczynnika migotania napięcia (Plt) (bez przewodu neutralnego).
Wycena energii bezpośrednio w walucie (€, $, £ itp.) z taryfą podstawową i 8 taryfami specjalnymi.
Pomiar harmonicznych dla natężeń i napięć (z przewodem neutralnym) do rzędu 63: wartość RMS, procentowa względem
składowej podstawowej (%f) (bez przewodu neutralnego) lub całkowitej wartości RMS (%r), minimum i maksimum oraz współczynnika sekwencji harmonicznych.
Pomiar mocy pozornej harmonicznych (bez przewodu neutralnego) do rzędu 63: wartości procentowe w stosunku do mocy
pozornej podstawy (%f) lub całkowitej mocy pozornej (%r), minimum i maksimum współczynnika rzędu.
Pomiar interharmonicznych dla natężeń i napięć (z przewodem neutralnym) do rzędu 62.
Synchronizacja z czasem UTC z wyborem strefy czasowej.
Tryb monitorowania pozwalający sprawdzić zgodność napięć.
Pomiar sygnałów informacyjnych CPL (MSV).

Szeroka gama cęgów pomiarowych do współpracy z analizatorem C.A 8345

Model cęgów	Zakres pomiarowy	Średnica	IEC 61010
MA 194 250mm	100mA – 10kAac	70 mm	1000 V CAT III / 600 V CAT IV
MA 194 350mm	100mA – 10kAac	100 mm
MA194 1000mm	100mA – 10kAac	300 mm
C193	1A -1000Aac	52mm	600 V CAT IV
J93	50A – 3500Aac 50A – 5000Adc	72mm	600 V CAT III / 300 V CAT IV
MN93	500mA – 200Aac	20 mm	600 V CAT III / 300 V CAT IV
MN93A	0,005Aac – 100Aac	20 mm	600 V CAT III / 300 V CAT IV
PAC93	1A do 1,000Aac 1A do 1300Adc	39 mm	600 V CAT III / 300 V CAT IV
A193 450mm	100mA – 10kAac	140 mm	1000 V CAT III / 600 V CAT IV
A193 800mm	100mA – 10kAac	250 mm	1000 V CAT III / 600 V CAT IV
E27	100mA … 100Aac/dc	11,8 mm	600 V CAT III / 300 V CAT IV

Wyposażenie standardowe

folia ochronna założona na ekran
instrukcja obsługi
kabel USB A / USB B
karta charakterystyki
karta pamięci SD
krokodylki 5 szt.
zaciski cęgowe 4 szt
nawijak do przewodu x5
opaska na rękę
przewody pomiarowe ( 5szt.)
przewód zasilający
raport z badań
torba ochronna
torba przenośna
zasilacz PA40W-2
znaczniki kablowe
