• System szkoleniowy jest kompleksowym rozwiązaniem do nauczania zasad obwodów elektronicznych, elektrycznych i cyfrowych za pomocą szerokiej gamy
• podłączanych zestawów dostarczanych z główną płytą wtykową.
• Zestawy wtykowe mogą być podłączone do płyty wtykowej, jak również do innych zewnętrznych urządzeń zasilających i pomiarowych w laboratorium.
• Komponenty zawarte w każdym zestawie są wyposażone w 2-mm laminowane wtyczki z pozłacanymi stykami
• Po włożeniu elektronicznych komponentów wtykowych do węzłów płyty wtykowej, laminowane wtyczki łatwo mocują komponenty we właściwych pozycjach i sprawiają, że są one gotowe do bycia częścią skonstruowanego obwodu elektronicznego.
• Płytka wtykowa może być podłączona do zewnętrznych urządzeń zasilających i pomiarowych w laboratorium.
• Konstrukcja elementu wtykowego składa się z dwóch oddalonych od siebie płytek, pomiędzy którymi znajduje się element elektroniczny.
• Górna płytka posiada odporny na zarysowania, kontrastowy nadruk symbolu schematu komponentu wraz z nazwą komponentu, podczas gdy płyta podstawowa jest wyposażona w dwa 2-mm laminowane zaciski, które zostaną włożone do węzłów płytki wtykowej.
• Projekt systemu szkoleniowego oparty jest na wtykowych pudełkach, które zawierają komponenty elektryczne i elektroniczne z nadrukowanymi ich symbolami i nazwami

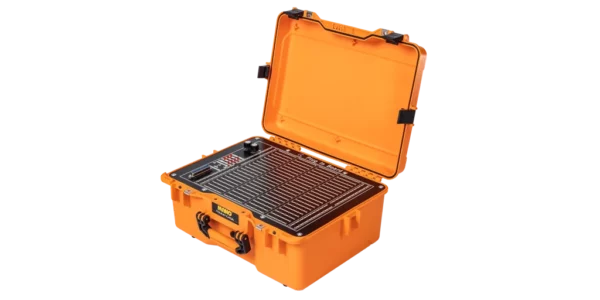

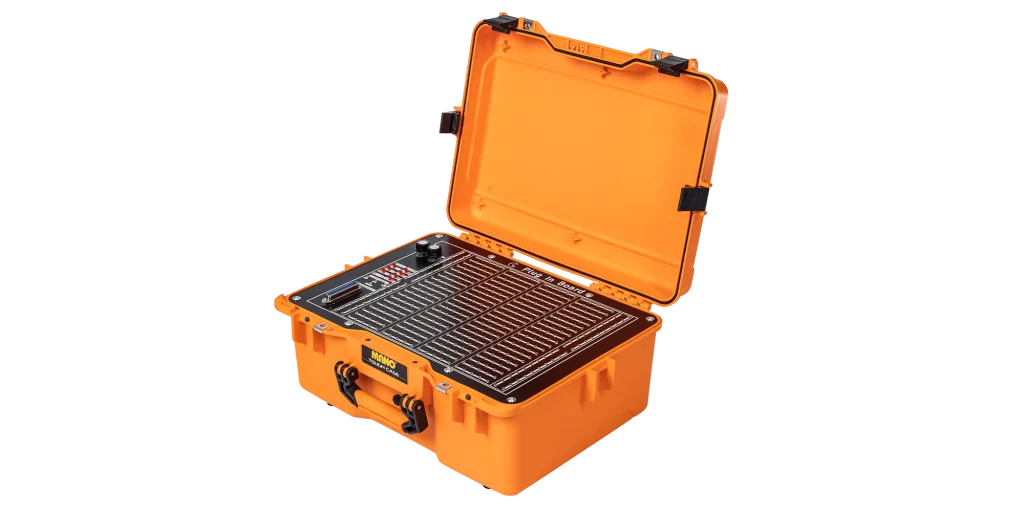

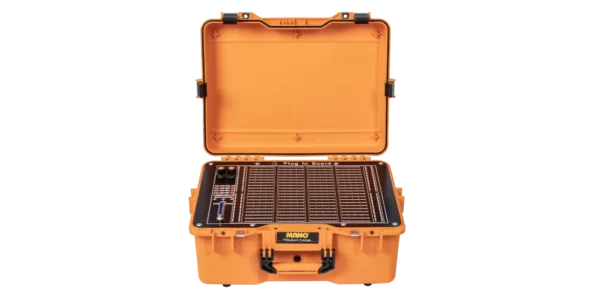

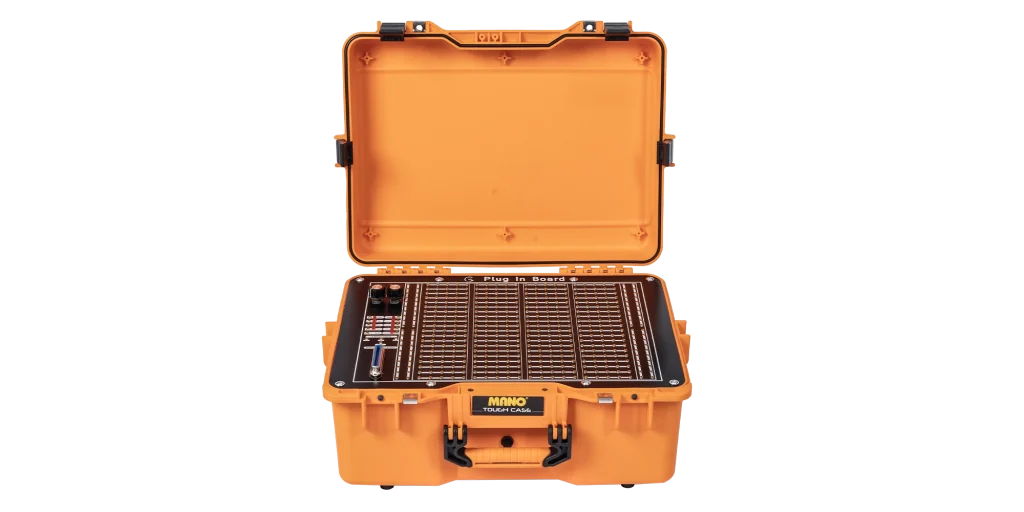

Breadboard Unit (EC106. 01)

• Zestaw jest jak płytka prototypowa, ma podłączone linie do zasilania & Połączenie GND oprócz podłączonych linii dla komponentów.
• Komponenty można podłączyć do urządzenia za pośrednictwem tych punktów połączeń.
• Zestaw posiada wbudowany zasilacz
• Każdy zacisk w zasilaczu DC lub zasilaczu 3-fazowym posiada diodę LED, która reprezentuje stan wyjścia
• Podstawowy zestaw komponentów:
  • 3X Przełączniki (różne typy)
  • 3X Lampy
  • 2X Diody LED
  • 4X Rezystory
  • 1X Przekaźnik
  • 1X Buzzer

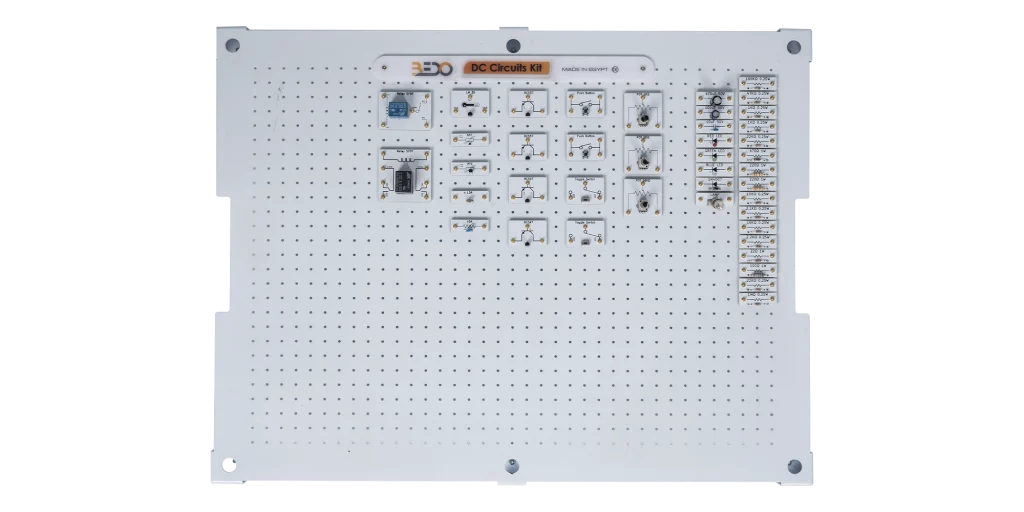

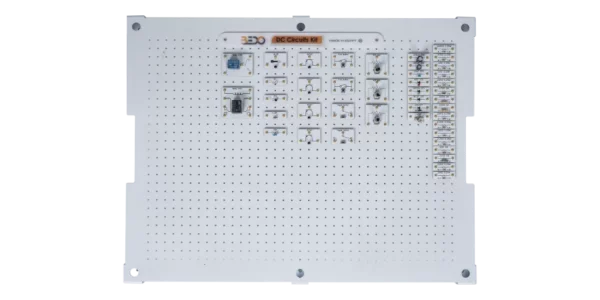

Zestaw obwodów DC (EC106. 02) (brak w zestawie)

• Komponenty:
  • 2x Przycisk
  • 2x Przełącznik
  • 1x Żarówka
  • 2x Przekaźnik (dwu- i jednobiegunowy).
  • 1x Dioda 1N4007
  • 1x Dioda LED, czerwona
  • 1x Dioda LED, zielona
  • 1x Dioda LED, niebieska
  • 1x Potencjometr (1x1k, 1x5k, 1x16k)
  • 1x 22 Ω, 1x 100 Ω, 2x 220 Ω, 1x 470 Ω, 2x 1
  • kΩ, 2x 2. 2 kΩ, 2x 10 kΩ, 1x 22 kΩ, 1x 47 kΩ,
  • 1x 100 kΩ, 1x 1 MΩ rezystory
  • 1x VDR, 1x LDR, 1x NTC, 1x PTC rezystory
  • 1x LM35
  • 1 x 10 μF, 1x 100 μF, 1x kondensatory 470 μF
  • 2x tranzystor NPN, PNP, BC 547, BC 557
  • Pudełko do przechowywania zestawu komponentów
  • Objęte tematy
  • Prąd Kirchhoffa, prawo napięcia
  • Analiza siatki, analiza węzła.
  • Proste obwody elektryczne DC
  • Pomiar napięć i prądów.
  • Prawo Ohma
  • Seryjne i równoległe łączenie rezystorów
  • Podzielniki napięcia z obciążeniem i bez
  • Charakterystyka żarówki
  • Rezystory zależne od napięcia (VDR). rezystory zależne od napięcia (VDR)
  • Ujemny współczynnik temperaturowy
  • termistory (NTC)
  • Dodatni współczynnik temperaturowy
  • termistory (PTC)
  • Temperatura obwodu zintegrowanego (LM35)
  • Współczynnik temperaturowy Rezystory zależne od światła (LDR)
  • Kondensatory w obwodach prądu stałego
  • Obwód przekaźnikowy
  • Superpozycja
  • Konwersja Thevenina i Nortona

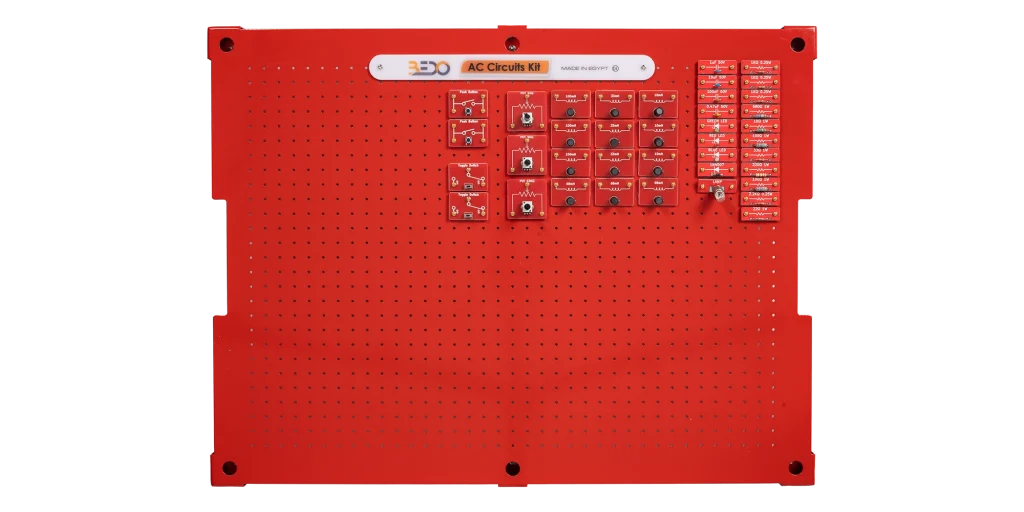

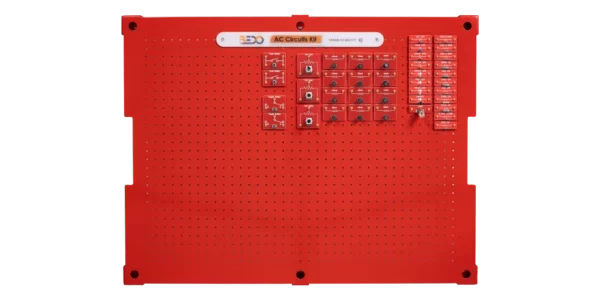

Zestaw obwodów AC (EC106. 03) (brak w zestawie)

• Komponenty:
  • 2x Przycisk
  • 2x Przełącznik
  • 1x Dioda LED, Czerwona
  • 1x Dioda LED, Zielona
  • 1x Dioda LED, Niebieska
  • 1x 10 ohm, 1x 22 ohm, 1x 33 ohm, 2x
  • 100 ohm, 1x 220 ohm, 1x 680 ohm, 3x 1 kOhm, 1x 2,2 kOhm
  • Kondensatory (1x 1 μF, 1x 10 μF, 1x 0. 47 μF, 1x 100 nF)
  • 3x Potencjometr (1x1k, 1x5k, 1x16k)
  • 1x Dioda 1N4007
  • 1x Żarówka
  • Cewki (3x 10 mH, 3x 33 mH, 3x 100 mH, 3X 68MH)
  • 3x cewki, rdzeń C, 1x N=300, 2x N=900
  • Pudełko do przechowywania zestawu komponentów
• Objęte tematy
  • Generowanie prądu przemiennego
  • Amplituda prądu przemiennego iamp; częstotliwości
  • Pomiary prądu, napięcia i in; impedancji za pomocą oscyloskopu
  • Rezystory w obwodach prądu przemiennego
  • Kondensatory w obwodach prądu przemiennego
  • Szeregowe i równoległe połączenia rezystorów i kondensatorów (RC)
  • Szeregowy obwód rezonansowy
  • Filtr pasywny
  • Cewki w obwodach prądu przemiennego
  • Szeregowe i równoległe połączenia rezystorów i cewek (RL)
  • Szeregowe i równoległe połączenia rezystorów, i kondensatorów (RLC)
  • Kompensacja szeregowa i równoległa
  • Transformatory z obciążeniem i bez
  • Sieci trójfazowe
  • Obwód gwiazdy z obciążeniem symetrycznym/asymetrycznym
  • Obwód trójkąta z obciążeniem symetrycznym/asymetrycznym

Zestaw półprzewodników (EC106. 04) (brak w zestawie)

• Komponenty:
  • 2x Przełącznik
  • 2x Przycisk
  • 1x Żarówka
  • 3x Potencjometr (1x1k, 1x5k, 1x10k)
  • 1x Dioda LED, czerwona
  • 1x LED, zielona
  • 1x LED, niebieska
  • 1x 33 Ω, 2x 100 Ω, 1×220 Ω, 1x 330 Ω, 1x 470 Ω, 1x 680 Ω, 2x 1 kΩ, 1x 2. 2 kΩ, 2x 4. 7 kΩ, 3x 10 kΩ, 1x 22 kΩ, 1x 47 kΩ, 1x 100 kΩ
  • Kondensatory (1x 0,1 μF; 1x 22 μF, 1x 0,47 μF, 1 x 1 μF)
  • 1x 10 μF kondensator elektrolityczny
  • 6 x Diody, 1N4007, 1 x dioda germanowa.
  • 1 x dioda Zenera, 4.7 V, 1 x dioda Zenera, 10 V.
  • 1 x tranzystor, BC547
  • 1 x tranzystor, BC557
  • 1 x tranzystor, BD237
  • 1 x JFET, 1x 2N4871.
  • 3 x MOSFET różnych typów
  • 1 x Diac, 1 x tyrystor, 1 x triak
  • Pudełko do przechowywania zestawu komponentów
• Objęte tematy
  • Podstawy półprzewodników
  • Doping półprzewodników
  • Diody w obwodach prądu stałego i przemiennego
  • Półfalowe i mostkowe prostowniki prostowniki półfalowe i mostkowe
  • Wyświetlanie charakterystyk diod na oscyloskopie
  • Diody elektroluminescencyjne
  • Diody Zenera
  • Fotodiody
  • Charakterystyki diodowe układów tranzystorowych
  • Charakterystyki wejściowe, wejściowe, wyjściowe i sterujące tranzystorów
  • Tranzystory we wspólnym emiterze, wspólnym kolektorze, i wspólnej podstawie
  • Tranzystory używane jako przełączniki i obwód opóźnienia startu
  • Podstawy tranzystorów polowych (FET)
  • FET używany jako sterowany rezystor i przełącznik
  • Charakterystyki wejściowe i wyjściowe JFET
  • Charakterystyki wejściowe i wyjściowe MOSFET
  • Ściemniacz wykorzystujący MOSFET
  • Charakterystyki diaków, tyrystorów i triaków
  • Tyrystory używane jako przełączniki
  • Kontrola fazy przy użyciu triaków i diaków
  • Charakterystyka tranzystora unifunkcyjnego
  • Emiter impulsów przy użyciu UJT

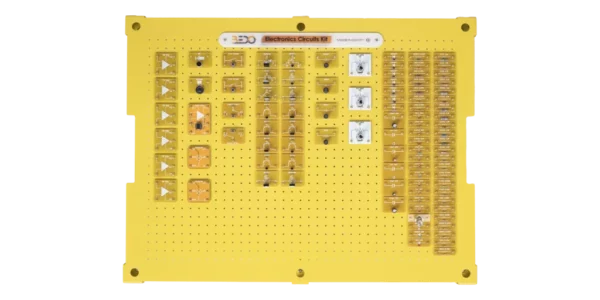

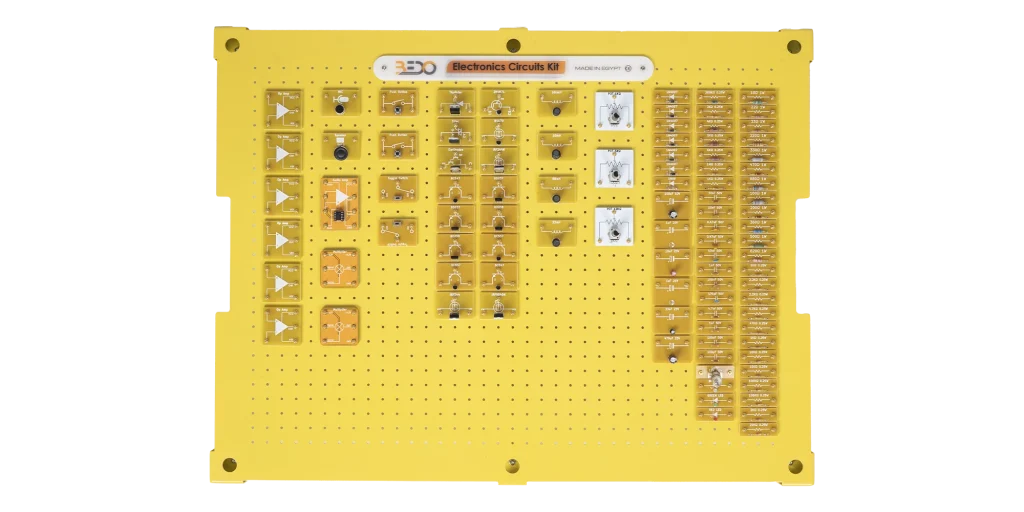

Zestaw obwodów elektronicznych (EC106. 05) (brak w zestawie)

• Komponenty:
  • 30x rezystory foliowe 10 Ω …. 1 M Ω
  • 3x potencjometry liniowe 1 k Ω, 5 k Ω, 10 k Ω
  • 12x kondensatory 100 pF … 0,47 μF
  • 5x kondensatory elektrolityczne 1 μF … 470 μF
  • 4x cewki (10 mH, 33 mH, 68mH, 100 mH)
  • 2x cewki transformatorowe N = 300, N = 900
  • 3x diody LED, zielona, niebieska, czerwona
  • 6x diody krzemowe 1N4007, 1 dioda germanowa
  • 2x dioda Zenera 4. 7 V, 10 V
  • 4x tranzystory BJT NPN, 2 typy
  • 4x tranzystory BJT PNP, 2 typy
  • 1x JFET, 1x darlington.
  • 1x wzmacniacz audio, 1x mnożnik
  • 1x tranzystor uniunction
  • 1x DIAC, 1 tyrystor, 1 TRIAC
  • 3x wzmacniacz operacyjny
  • 2x przełącznik
  • 2x przycisk
  • 1x żarówka 12 V z gniazdem
  • 1x głośnik, 1 mikrofon
  • pudełko do przechowywania zestawu komponentów
• Objęte tematy:
  • Podstawowe układy wzmacniaczy wykorzystujące tranzystory bipolarne
  • Podstawowe układy wzmacniaczy wykorzystujące tranzystory polowe (FET)
  • Dwustopniowy wzmacniacz prądu przemiennego
  • Wzmacniacz parowy Darlingtona
  • Sprzężone wzmacniacze emiterowe
  • Stopnie odwracające fazę
  • Wzmacniacze różnicowe
  • Dwustopniowy wzmacniacz prądu stałego z tranzystorami komplementarnymi
  • Wzmacniacz prądu stałego z tranzystorami komplementarnymi
  • Wzmacniacz prądu stałego z tranzystorami komplementarnymi
  • . wzmacniacz prądu stałego z tranzystorami komplementarnymi
    Wzmacniacze typu push-pull
  • Dodatnie i ujemne sprzężenie zwrotne
  • Generatory fal kwadratowych Generatory fal kwadratowych
  • Przełączniki progowe (wyzwalacze Schmitta)
  • Wibratory stabilne
  • Wibratory monostabilne
  • Wibratory bistabilne (przerzutniki)
  • Generatory piłokształtne (generatory impulsów)
    Generatory fal sinusoidalnych z elementami RC i LC generatory sinusoidalne z elementami RC i LC
  • Modulatory i demodulatory amplitudy
  • Modulator częstotliwości
  • Obwody prostowników jednofazowych i trójfazowych
  • Mnożniki napięcia
  • Obwody stabilizujące
  • Regulatory napięcia i prądu (liniowe)
  • Regulatory napięcia w trybie przełączania Regulatory napięcia w trybie przełączanym
  • Konwertery prądu stałego
  • Generowanie impulsów za pomocą diaków
  • Generowanie impulsów za pomocą tranzystorów jednofunkcyjnychSterowanie fazowe za pomocą tyrystorów
  • Sterowanie fazowe za pomocą triaków
  • Sterowanie pełnofalowe z przełącznikiem napięcia zero- przełącznikiem napięcia
  • Przełącznik napięcia DC z wykorzystaniem tyrystorów
  • Użycie wzmacniaczy operacyjnych jako wzmacniaczy odwracających
  • Użycie wzmacniaczy operacyjnych jako wzmacniaczy nieodwracających
  • Użycie wzmacniaczy operacyjnych jako wzmacniaczy różnicowych
  • Użycie wzmacniaczy operacyjnych jako komparatorów, Sumator, Integrator, Różniczkowanie
  • Zastosowanie wzmacniaczy operacyjnych do zamiany napięcia na prąd i odwrotnie
  • Odpowiedź dynamiczna wzmacniaczy operacyjnych

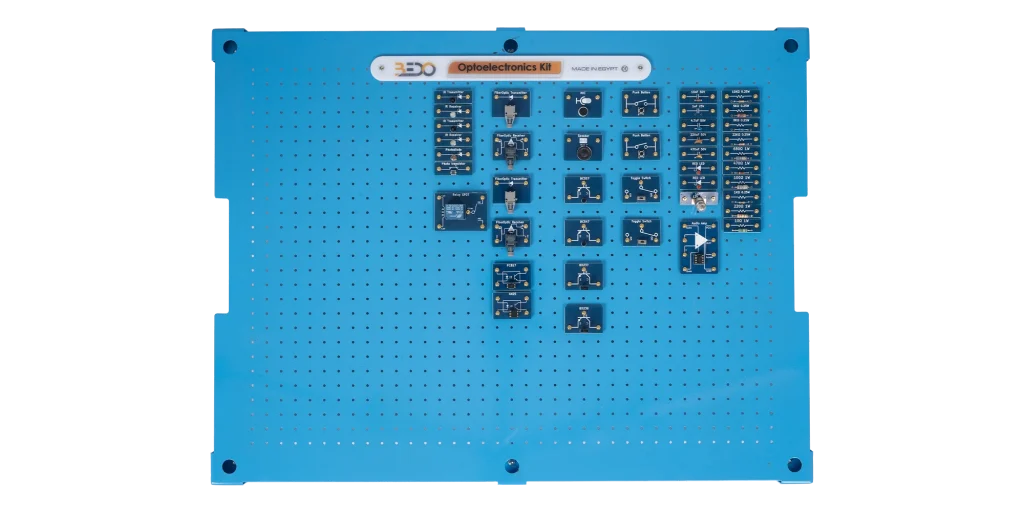

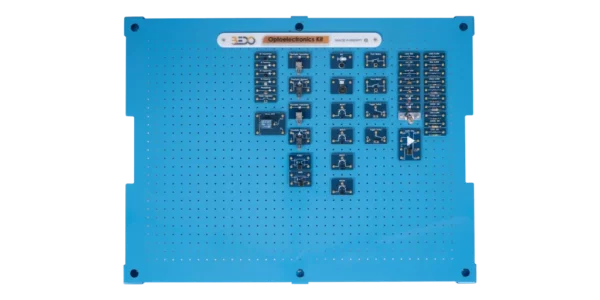

Zestaw optoelektroniczny (EC106.06) (brak w zestawie)

• Komponenty:
  • 10X rezystory foliowe 100 Ω . ..22 kΩ.
  • 5X kondensator 100 nF … 47 μF.
  • 2X tranzystor BJT NPN (BD237/BC547), BJT PNP (BD238/BC557).
  • 2 diody LED czerwone, 2 diody LED na podczerwień Nadajnik i odbiornik.
  • 1X fotodioda krzemowa, 1 fototranzystor krzemowy.
  • 2X transoptor 2 typy (PC817-4N25)
  • 2X obudowa falowodu optycznego + falowód światłowodowy
  • 1X regulowana żarówka 12 V z gniazdem E10
  • 1X głośnik, 1 Mikrofon
  • 2X Przycisk
  • 1X Przekaźnik
  • 2x Przełącznik
  • 1X Pudełko na zestaw komponentów
• Objęte tematy:
  • Parametry i charakterystyka diod elektroluminescencyjnych (LED).
  • Kontrola diod LED
  • Diody podczerwieni
  • Fotodetektory
  • Fotodiody
  • Fototranzystory
  • Przekazywanie i rezerwowanie sygnałów
  • Optozłącza
  • Włókna optyczne
  • Transmisja dźwięku.
  • Przełącznik sterujący za pomocą podczerwieni

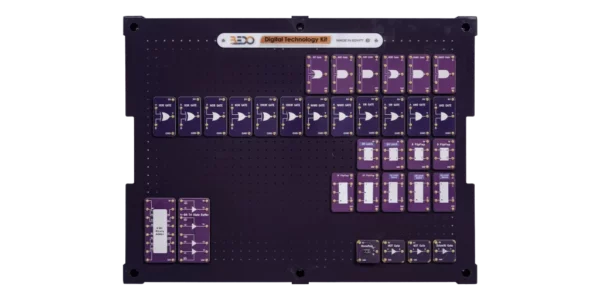

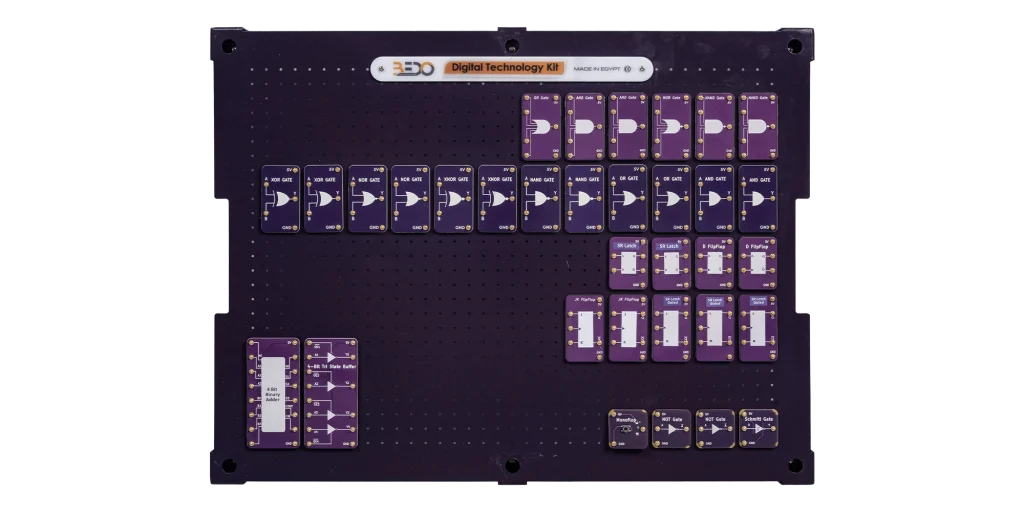

Zestaw technologii cyfrowej (EC106.07) (brak w zestawie)

• Komponenty:
  • 1 x mono flop
  • 1 x 4-bitowy bufor/bramka NOT
  • 1 x 4-bitowy bufor tranzystorowy
  • 1 x bramka Schmitta.
  • 1 x bramka AND/NAND, 4 wejścia
  • 1 x bramka OR/NOR, 4 wejścia
  • 2 x bramka AND/NAND, 2 wejścia
  • 2 x bramka OR/NOR, 2 wejścia
  • 2 x bramka XOR/XNOR, 2 wejścia
  • 2 x JK flip-flop
  • 2x SR latch
  • 1x SR latch gated
  • 2x D-flip flop
  • 1 x JK master-slave flip-flop
  • 1 x adder, 4-bit
  • box for storage of component set
• Covered Topics:
  • Funkcja NOT, Bramki AND i NAND
  • Bramki OR i NOR
  • Wyłączne OR (XOR) i wyłączne NOR (XNOR)
  • Układy sumujące połówkowe i sumatory pełne
  • Układy odejmujące
  • Konwersja kodu
  • Zatrzask SR
  • Zatrzask SR bramkowany
  • Zatrzaski RS z zegarem
  • Statyczne i dynamiczne przerzutniki D-flip- Przerzutniki
  • Przerzutniki JK
  • Przerzutniki master-slave
  • Zastosowania przerzutników
  • Wyjście umożliwia sterowanie bramką trójstanową
  • Sterowanie zwierciadłem i źródłem bramki trójstanowej
  • Charakterystyka przerzutnika Schmitta

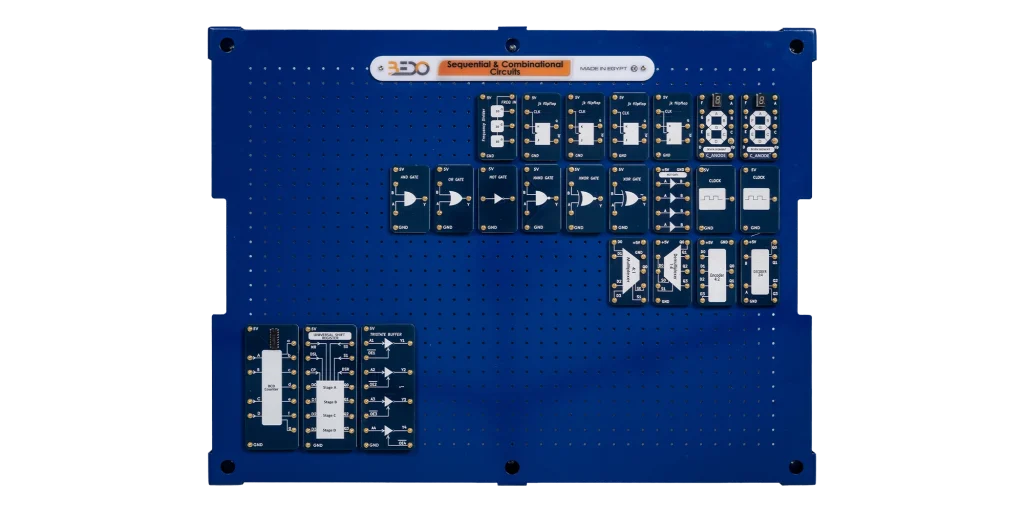

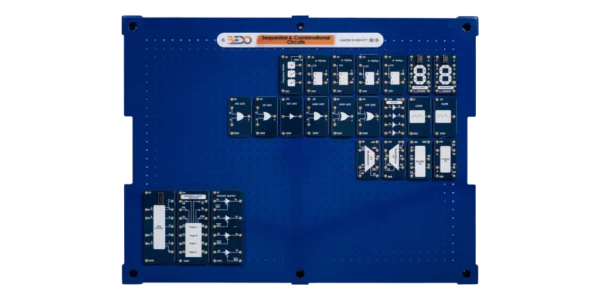

Sequential & Obwody kombinacyjne (EC106. 08) (brak w zestawie)

• Komponenty:
  • 2 x wyświetlacz, 7-segmentowy
  • 2 x generator zegara.
  • 1 x XOR
  • 1 x bramka NOT
  • 1 x 4-bitowy bufor/bramka NOT
  • 2 x bramka NAND, 2 wejścia
  • 1 x bramka XOR/XNOR, 2 wejścia
  • 1 x bramka OR/NOT
  • 4 x przerzutnik JK
  • 1 x licznik, 4-bitowy
  • 1 x rejestr przesuwający, 4-bitowy
  • 1x dzielnik częstotliwości
  • 1x Demux (4: 1)
  • 1 x multiplekser, 1 z 4
  • 1 x bufor, 4-bitowy, trójstanowy
  • 3x bramka AND, 2 wejścia
  • 1x 4-bitowy bufor trójstanowy
  • 1x koder
  • 1x dekoder
  • pudełko do przechowywania zestawu komponentów
• Objęte tematy:
  • Wyświetlanie liczb binarnych na diodach LED i wyświetlaczach LED
  • Asynchroniczny licznik 4- bitowy
  • Licznik synchroniczny
  • Licznik dziesiętny
  • Obwody dzielników (preskalerów)
  • Rejestry i rejestry przesuwne
  • Seryjna i równoległa wymiana danych
  • Multipleksery i demultipleksery
  • Enkoder i dekoder
