Opis

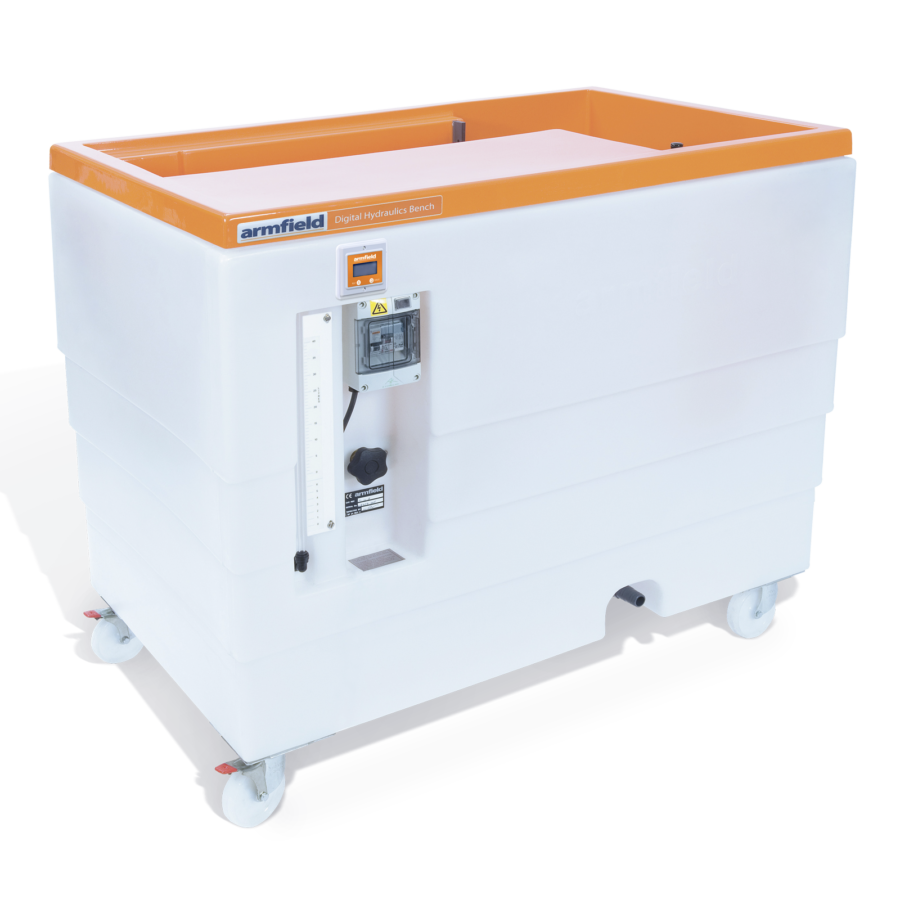

To urządzenie F1-10 to przenośny i samodzielny moduł serwisowy zapewniający kontrolowany przepływ wody do szeregu opcjonalnych akcesoriów.
Mobilna ławka jest wykonana z lekkiego, odpornego na korozję tworzywa sztucznego i zawiera otwarty kanał z bocznymi kanałami, które wspierają testowane akcesoria. Stół hydrauliczny zawiera wolumetryczny zbiornik pomiarowy schodkowy, aby dostosować się do niskich lub wysokich przepływów oraz przegrodę stabilizującą, aby zmniejszyć turbulencje. Zdalna rurka celownicza ze skalą daje natychmiastowe wskazanie poziomu wody.

Ławka dodatkowo zawiera szybkozłącze rurowe umieszczone w blacie umożliwiające szybką wymianę akcesoriów bez użycia narzędzi ręcznych, cylinder pomiarowy do pomiaru bardzo małych przepływów, stoper oraz kopię oprogramowania edukacyjnego F1-aBASIC firmy Armfield.

Stół hydrauliczny F1-10 może być dostarczony z fabrycznie zamontowanym elektronicznym przepływomierzem z cyfrowym wyświetlaczem lub opcjonalnym wbudowanym przepływomierzem cyfrowym, który można w dowolnym momencie dodać do eksperymentu podczas testu

Oprogramowanie Armfield F1-aBASIC jest teraz standardowo dołączane do każdej z ławek hydraulicznych. Oprogramowanie Armfield to potężny pakiet edukacyjny do ręcznego wprowadzania danych, który wzbogaca treść edukacyjną i ułatwia zrozumienie akcesoriów Armfield F1 Fluid Mechanics, które wykorzystują jedną z ławek hydraulicznych F1-10.

Oprogramowanie umożliwia użytkownikowi ręczne wprowadzanie danych z podstawowego oprzyrządowania i oferuje potężne narzędzie do wyświetlania i przetwarzania wyników.

Oprogramowanie dodatkowo zawiera elektroniczną wersję instrukcji dla wszystkich testowanych modułów.

Niektóre z głównych funkcji to:

• Wyświetlacz graficzny – Po zarejestrowaniu kilku próbek można je wyświetlić w formacie graficznym. W oprogramowaniu dostępne są potężne i elastyczne narzędzia do kreślenia wykresów, które pozwalają użytkownikowi na pełny wybór wyświetlanych treści
• Mimic Diagram – obrazowa reprezentacja urządzenia z polami do wprowadzania pomiarów z urządzenia, które wyświetla wszystkie obliczone zmienne bezpośrednio w jednostkach inżynierskich
• Wyświetlanie tabelaryczne – Wprowadzane dane są przechowywane w formacie arkusza kalkulacyjnego. Tabela zawiera również kolumny dla obliczonych wartości
