Model instalacji fotowoltaicznej pozwala na sprawdzenie wiedzy, zasad i metod odpowiednich dla instalacji solarnej – fotowoltaicznej po uzyskaniu uprawnień elektrycznych – SPEŁNIA WYMAGANIA FRANCUSKIE ( Europejskie ) (BC/B1/B2/BE/BR/BP) .

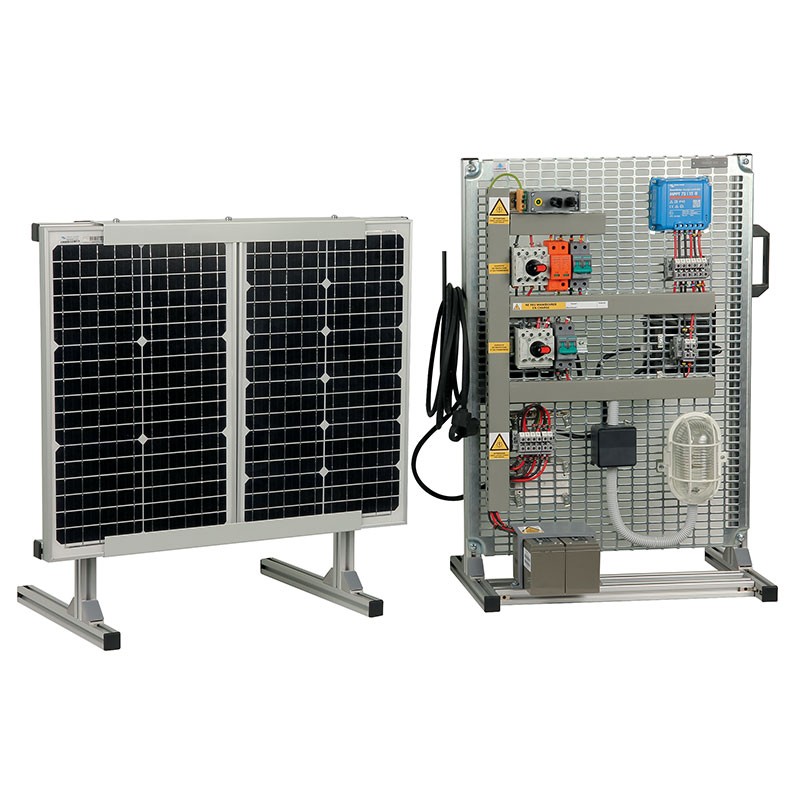

Model instalacji fotowoltaicznej składa się z dwóch elementów ramy aluminiowej z panelem fotowoltaicznym, która symuluje umieszczenie panelu na dachu i konstrukcji dedykowanej dla paneli fotowoltaicznych. Drugim elementem jest pionowy panel montażowy, który z jedej strony zawiera komponenty elektrycznej instalacji fotowoltaicznej przeznaczonej do produkcji energii elektrycznej a z drugiej strony zainstalowane zostały źródła światła, których zadaniem jest oświetlenie panela fotowoltaicznego.
Instalacja została zabezpieczona wyłącznikiem automatycznym oraz całość pracuje na niskim napięciu 12V lub 24V w zależności od połączenia baterii co gwarantuje bezpieczną dla ucznia pracę.
Cele edukacyjne
- Zapoznanie się z instalacją fotowoltaiczna do produkcji energii elektrycznej
- Stosowanie wiedzy, zasad i metod zgodnie z akredytacją zagrożeń elektrycznych
- Wykonywanie praktycznych prac i zadań związanych z okablowaniem związanym z instalacją instalacji fotowoltaicznej
- Przećwicz czynności konserwacyjne i serwisowe na instalacji fotowoltaicznej
- Przeprowadź odczyty pomiarowe
Zapewniona praca praktyczna
- Przypomnienie o zapobieganiu zagrożeniom elektrycznym
- Identyfikacja komponentów na podstawie schematów elektrycznych
- Zabezpieczenie do konserwacji
- Rozłącznik
- Sporządzanie dokumentów przewozowych i autoryzacyjnych
- Weryfikacja prawidłowego stosowania I.P.E
- Wykonywanie pomiarów napięcia/prądu
- Wymiana akcesoriów
- Wykonywanie czynności konserwacyjnych paneli słonecznych
- Badanie i realizacja złączy paneli słonecznych
- Badanie i realizacja sprzęgieł akumulatorowych
- Skonfiguruj komunikację Bluetooth.
- Skonfiguruj instalację fotowoltaiczną z tabletu lub smartfona.

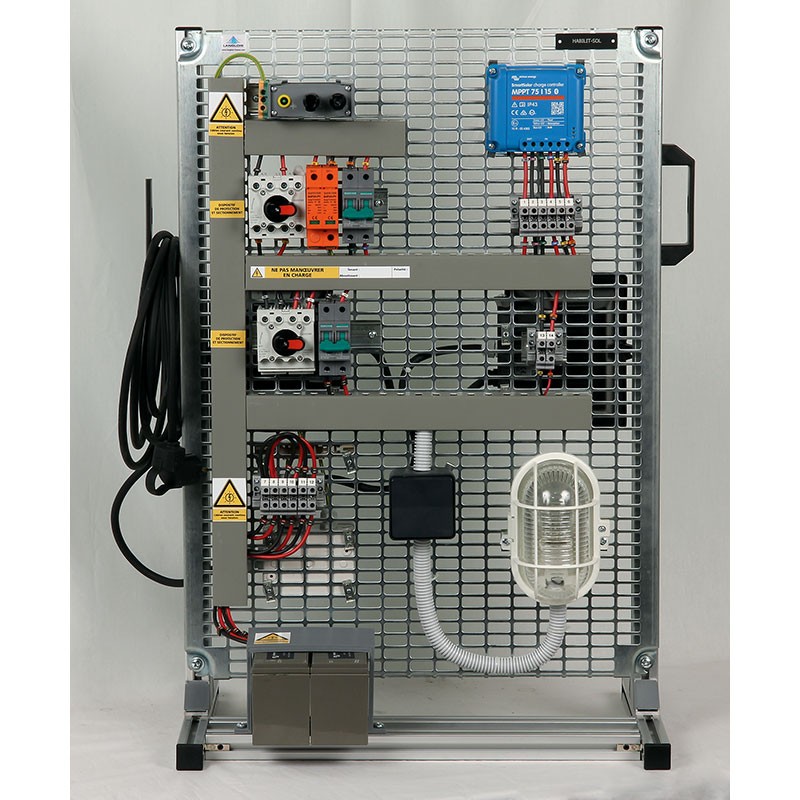

Elementy panelu instalacji fotowoltaicznej
Przód
- 1 listwa zaciskowa na złączach solarnych
- 2 rozłączniki z widocznymi nacięciami, zamykane
- 2 wyłączniki prądu stałego
- 1 ochrona przeciwprzepięciowa
- 1 system regulacji obciążenia MPPT (Maximum Power Point Tracking) z wykrywaniem zmierzchu. Wszystkie dane takie jak napięcia, prądy i moce paneli fotowoltaicznych, są rejestrowane i można je przeglądać na smartfonie lub tablecie za pośrednictwem aplikacji Bluetooth (wizualizacja graficzna).
- 3 rzędy terminali przemysłowych
- 2 akumulatory żelowe 12V/8Ah
- 1 przełącznik
- 1 lampka 24VDC
- 1 panel oznaczeń bezpieczeństwa dla użytkownika
Tylna strona
- 2 reflektory halogenowe 230VAC
- 1 listwa zaciskowa uziemienia
- 1 przewód zasilający do zasilania projektorów 2P + E
Specyfikacja ogólna panelu instalacji fotowoltaicznej ( bez paneli )
- wymiary 630x400xh 820mm
- Waga: 25 kg
Dostarczone akcesoria
- 2 przesyłki z kłódkami
- 1 ładowarka do baterii
Skład ramy panelu fotowoltaicznego
- 2 panele fotowoltaiczne 30Wc do podłączenia na złączach solarnych
• wymiary 700 x 400 x wys. 790 mm / Waga: 5 kg
