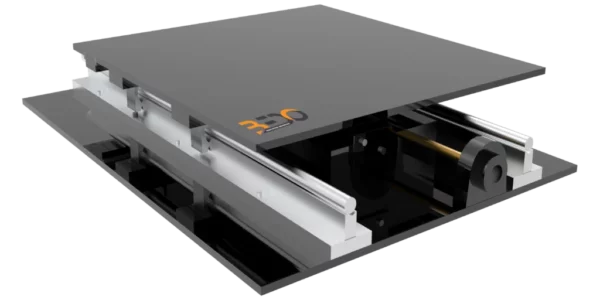

Jednoosiowy symulator drgań

Jednoosiowy symulator drgań

Bedo
Kategorie:

Dodaj do zapytania

Opis

Przenośny stół laboratoryjny stanowi bardzo cenne źródło do dogłębnej eksploracji wpływu sił dynamicznych na konstrukcje, wnosząc znaczący wkład w dziedziny dynamiki strukturalnej, inżynierii trzęsień ziemi i inżynierii lądowej. W szczególności, stół ten posiada możliwość poruszania się wzdłuż jednej osi. Co więcej, gdy dwa stoły są ze sobą połączone, pozwala to na pracę w dwóch osiach, w szczególności umożliwiając precyzyjny ruch x-y. Urządzenie to umożliwia trenerom i badaczom prowadzenie kompleksowych badań nad zachowaniem konstrukcji, w tym mostów, budynków i różnych materiałów. Dzięki wykorzystaniu różnorodnych sygnałów wejściowych, takich jak fale sinusoidalne, sygnały chirp i skalowane trzęsienia ziemi, stół ułatwia dokładną analizę wpływu tych sił na wyżej wymienione konstrukcje.

Dane techniczne

  • Maksymalny skok: ± 7,62 cm
  • Maksymalne przyspieszenie z: 7,5 kg
  • Payoad¹: 2,5 g
  • Maksymalna prędkość: 0,399 m/s
  • Pasmo pracy¹: 10 Hz
  • Rozdzielczość enkodera śruby pociągowej (kwadratura): 8192 zliczeń/obr
  • Skok śruby pociągowej: 1,27 cm/obr
  • Efektywna rozdzielczość pozycji sceny: 1,55 μm
  • Wzmacniacz PWM
  • Typ wzmacniacza: Wzmacniacz mocy DC (tryb cyklu pracy)
  • Liczba wyjść: 1
  • Maksymalne ciągłe napięcie DC: 340 V
  • Maksymalny ciągły prąd DC: 3,75 A
  • Ciągła moc wyjściowa: 1200 W
  • Napięcie zasilania AC: 100 – 120 lub 200 – 240 VAC

Zakres dostawy

  • Symulator drgań pojedynczej osi (MC107).
  • Twarda kopia instrukcji obsługi.

Opcje

Szczegóły techniczne

  • Urządzenie posiada górny stopień napędzany mocnym silnikiem, który umożliwia mu przyspieszanie z prędkością 2,5 g przy masie 7,5 kg.
  • Stopień przesuwa się w sumie o 15,2 cm i jest wspierany przez dwa łożyska liniowe zamontowane na hartowanych metalowych wałach, umożliwiając płynny ruch liniowy przy minimalnym odchyleniu ścieżki A.
  • Wysokowydajny, trójfazowy bezszczotkowy siłownik prądu stałego o mocy wyjściowej 400 W zasila silnik symulatora.
  • Położenie stopnia można zmierzyć z efektywną rozdzielczością liniową 1. 55 m dzięki enkoderowi o wysokiej rozdzielczości, który jest zintegrowany z silnikiem.
  • Przyspieszenie sceny jest bezpośrednio mierzone przez analogowy akcelerometr zamontowany na platformie symulatora.
  • Do użytku z symulatorem wstrząsów można pobrać dodatkowe profile trzęsień ziemi z bazy danych PEER Ground Motion Database i przeskalować je w dół.
  • Dodatkowo, stół w skali laboratoryjnej oferuje elastyczność łączenia dwóch stołów razem, umożliwiając pracę w dwóch osiach, specjalnie dla ruchu x-y.
  • Użycie dwóch systemów symulatorów pozwala użytkownikom pracować z większymi ładunkami lub prowadzić badania z dwukierunkowymi wstrząsami.
  • Symulator jest wyposażony w enkoder o wysokiej rozdzielczości i trwały mechanizm uruchamiania śrub kulowych.
  • W celu napędzania potężnych systemów, wzmacniacz PWM, jednokanałowy wzmacniacz prądu z modulacją szerokości impulsu.
  • Wzmacniacz ma funkcję wykrywania prądu i standardowy interfejs płyty akwizycji danych.
  • Urządzenie jest konstrukcją zbudowaną przez użytkownika, zewnętrzne czujniki i zewnętrzne siłowniki są łatwo zintegrowane.
  • Symulator zawiera:
    • Wbudowane wyłączniki krańcowe dla poprawy bezpieczeństwa i automatycznego centrowania sceny.
    • Mechanizm śruby kulowej dla solidnego i precyzyjnego uruchamiania.
    • Wysokiej jakości prowadnica liniowa.
    • Enkoder optyczny o wysokiej rozdzielczości do precyzyjnego pozycjonowania.
  • Symulacja zbudowana specjalnie dla
    uniwersytetu i wykorzystująca system oprogramowania sterującego obsługuje skalowanie i odtwarzanie danych trzęsienia ziemi z wbudowanymi zabezpieczeniami i ograniczeniami bezpieczeństwa.
  • Opcjonalnie do systemu można dodać kolejny stół i połączyć go z oryginalnym stołem, aby umożliwić pracę w dwóch osiach, w szczególności umożliwiając precyzyjny ruch x- y

Eksperymenty

  • Nauka o
    • Modelowaniu & reprezentacji funkcji transferu.
    • Kontroli PID.
    • Krzywych szerokości pasma.
