Opis

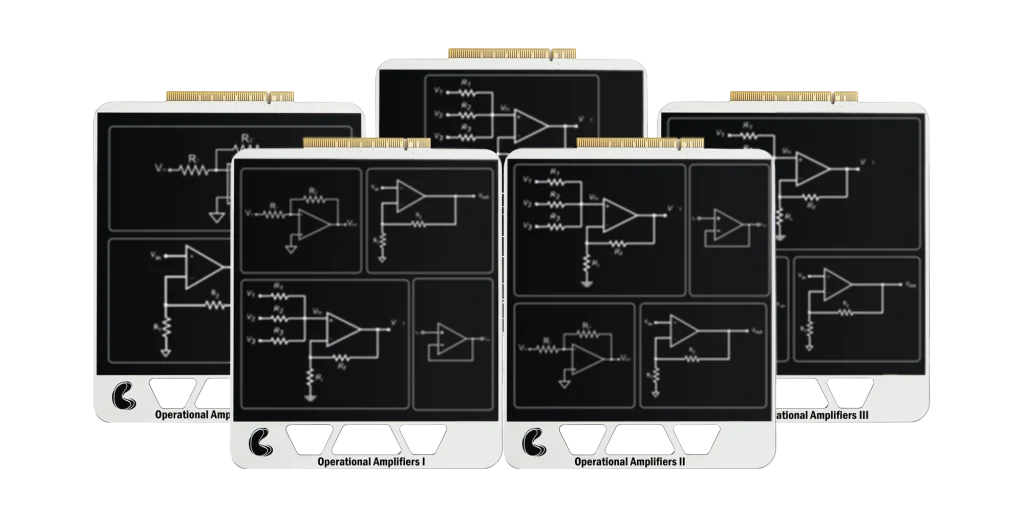

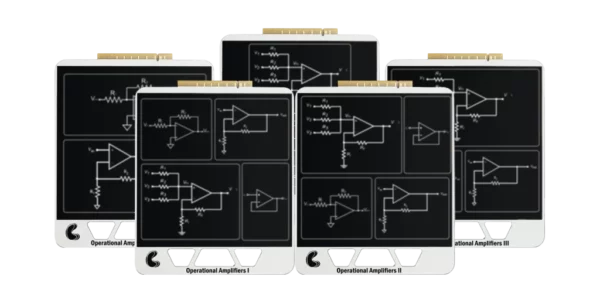

Poznaj świat wzmacniaczy operacyjnych dzięki temu zestawowi 5 profesjonalnie wykonanych kart. Zapoznaj się z kluczowymi pojęciami, takimi jak wzmocnienie w otwartej pętli, impedancja wejściowa/wyjściowa i szerokość pasma. Odkryj sekrety konfiguracji odwracających, nieodwracających i różnicowych, jednocześnie zagłębiając się w rzeczywiste zastosowania, takie jak wzmacniacze, filtry i kondycjonowanie sygnału. Idealny dla każdego, kto chce podnieść poziom swojej elektroniki dzięki opanowaniu wzmacniaczy operacyjnych.
Objęte tematy
Wzmacniacze operacyjne I Kod: (EC111.01)
- Poznanie głównych charakterystyk wzmacniaczy operacyjnych: wzmocnienie, impedancje wejściowe i wyjściowe, szybkość narastania, CMRR, offset, szerokość pasma i charakterystyka częstotliwościowa.
- Konstruowanie klasycznych konfiguracji liniowych wzmacniaczy operacyjnych, takich jak wzmacniacze odwracające, nieodwracające, wtórniki napięciowe, wzmacniacze sumujące i różnicowe.
- Badanie odpowiedzi DC i AC obwodów odwracających i nieodwracających wzmacniaczy operacyjnych.
Wzmacniacze operacyjne II Kod: (EC111.02)
- Konstruowanie wzmacniacza instrumentalnego w oparciu o koncepcję kaskadowych wzmacniaczy operacyjnych oraz zrozumienie jego znaczenia i zastosowań.
- Analiza i implementacja kaskadowych układów wzmacniaczy operacyjnych oraz praktyczna weryfikacja analizowanych równań.
- Budowa precyzyjnego źródła napięciowego i prądowego z wykorzystaniem wzmacniaczy operacyjnych.
- Ustawienie precyzyjnego prostownika i badanie wyprostowanych sygnałów.
Wzmacniacze operacyjne III Kod:(EC111. 03)
- Eksperymentowanie z klasycznymi nieliniowymi obwodami wzmacniaczy operacyjnych, takimi jak konfiguracje integratora i różniczkowania opampów.
- Odkrywanie konwertera prądu na napięcie, komparatora iamp; Obwody wyzwalacza Schmitta.
Wzmacniacze operacyjne IV Kod:(EC111.04)
- Demonstracja dwóch nowych zastosowań wzmacniaczy operacyjnych: Ujemne konwertery impedancji (NIC) i
- Uogólnione konwertery impedancji (GIC).
- Eksperymentowanie z przekształcaniem kondensatora w cewkę i odwrotnie, skalowanie impedancji i reprezentowanie ujemnej rezystancji.
Wzmacniacze operacyjne V Kod:(EC111.05)
- Konstruowanie aktywnych filtrów dolnoprzepustowych i górnoprzepustowych pierwszego rzędu przy użyciu wzmacniaczy operacyjnych.
- Implementacja filtrów pasmowoprzepustowych i pasmowozaporowych poprzez kaskadowanie LPF i HPF.
- Zrozumienie, jak wyświetlać, analizować pasmo przenoszenia różnych filtrów i jak obliczyć częstotliwość odcięcia każdego filtra.
- Porównanie między mocnymi i słabymi stronami charakterystyk filtrów aktywnych w porównaniu z filtrami pasywnymi, a tym samym poznanie zastosowań, dla których zaprojektowane są filtry aktywne.
