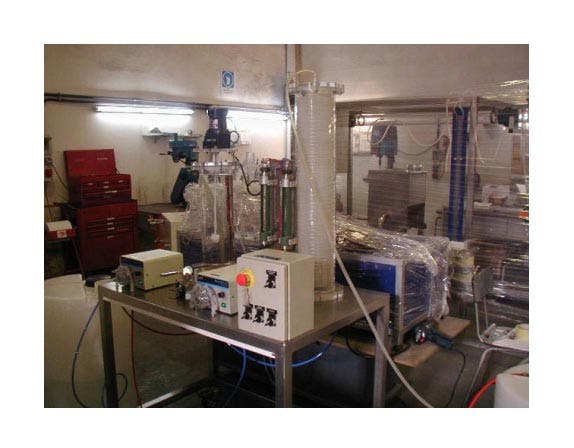

KOMBINOWANY REAKTOR CHEMICZNY DL CH12

Opis produktu – KOMBINOWANY REAKTOR CHEMICZNY DL CH12

Nasza instalacja do reakcji chemicznych umożliwia badanie reakcji chemicznych w rurowym reaktorze chemicznym i w reaktorze ze zbiornikiem mieszanym.
Dlatego też instalacja składa się z dwóch reaktorów:

• reaktora zbiornikowego z mieszadłem, o pojemności od 2 do 8 litrów
• reaktora rurowego

Działanie instalacji / Cechy techniczne

Urządzenie obejmuje instalację procesową i szafkę, w której można kontrolować wszystkie elementy. Wszystkie elementy instalacji są sterowane za pomocą przełączników dźwigniowych w tej szafce.
Instalacja obejmuje dwa 125-litrowe zbiorniki zawierające odczynniki, które są przesyłane do kolumny za pomocą dwóch pomp perystaltycznych.

Kolumna rurowego reaktora chemicznego jest wypełniona wodą i może być ogrzewana przez recyrkulację wody w obiegu zamkniętym do zbiornika wyposażonego w opornik elektryczny o mocy 2500 W. Opornik ten musi zawsze działać w zanurzeniu, a zbiornik wody ma czujnik poziomu, który zapobiega działaniu opornika, jeśli poziom wody jest niewystarczający.

Ten sam system grzewczy utrzymuje reaktor w żądanej temperaturze dzięki zewnętrznemu płaszczowi reaktora.

W zbiorniku reakcyjnym chemicznego reaktora rurowego znajduje się silikonowe uzwojenie o długości 30 metrów i użytecznej objętości 2,3 litra, które stanowi reaktor rurowy.

Reagenty są napędzane pompami perystaltycznymi o przepływie od 0 do 60 l/h, wchodząc do kolumny na jej dnie przez zawory przeciw zwrotne i natychmiast mieszane, a następnie mieszane w reaktorze aż do szczytu kolumny.

Ponieważ reaktor jest zanurzony w wodzie grzewczej, podczas jego ruchu mieszanina reagentów jest utrzymywana w odpowiedniej temperaturze dla reakcji.

Aby obserwować dopływ obu reagentów, system jest wyposażony w rotametry o maksymalnym przepływie 60 l/h.

Podobnie, po uprzednim zamknięciu zaworów wlotowych rurowego reaktora chemicznego i otwarciu wlotu do reaktora z mieszadłem, reagenty wejdą do reaktora o średnicy 150 mm i wysokości 500 mm, w którym zachodzi reakcja; ten reaktor ma zewnętrzny system grzewczy, który pozwala utrzymać temperaturę na żądanej wartości, podobnie mieszanina reagentów jest utrzymywana pod mieszaniem za pomocą mieszadła o zmiennej prędkości.

Aby uzyskać tę temperaturę już w momencie mieszania, w zbiorniku wody grzewczej znajdują się dwie wężownice ze stali nierdzewnej, w których krążą reagenty przed wejściem do kolumny reakcyjnej w celu wymieszania.

Regulacja temperatury zbiornika grzewczego odbywa się za pomocą sterownika w szafie sterowniczej. Przez cały czas widoczna jest zarówno rzeczywista temperatura w zbiorniku, jak i ustalona wartość zadana (żądana temperatura).

Na wylocie reaktora rurowego znajduje się sonda przewodności do pomiaru tego parametru w celu wyciągnięcia wniosków na temat przeprowadzonej reakcji; podobnie reaktor z mieszadłem ma sondę przewodności umieszczoną wewnątrz zbiornika.

Oba wyświetlacze znajdują się na przednim panelu obudowy.
