PACK-DC2 – Zestaw dydaktyczny do badania silnika prądu stałego i alternatora trójfazowego 1,5 kW
ref. PACK-DC2 – kompletne stanowisko dydaktyczne do badania silnika prądu stałego o mocy 1500 W oraz trójfazowego alternatora, wyposażone w układ obciążenia, aparaturę pomiarową i akcesoria niezbędne do wykonywania ćwiczeń laboratoryjnych.
Opis ogólny
PACK-DC2 to kompletne stanowisko dydaktyczne przeznaczone do badania silnika prądu stałego o mocy 1500 W oraz trójfazowego alternatora. Zestaw umożliwia analizę właściwości elektrycznych i mechanicznych obu maszyn oraz badanie ich pracy w różnych warunkach obciążenia.
Stanowisko pozwala na wykonywanie pomiarów i wyznaczanie charakterystyk podczas pracy bez obciążenia, pod obciążeniem oraz przy przeciążeniu. W przypadku silnika prądu stałego możliwe jest badanie jego parametrów pracy i strat mocy, natomiast w przypadku alternatora – analiza charakterystyk obciążenia, obwodu magnetycznego oraz pracy zsynchronizowanej z siecią publiczną.
Badanie silnika prądu stałego
Badania wstępne
- odczyt danych z tabliczki znamionowej
- obliczenie momentu nominalnego
- obliczenie sprawności nominalnej
- obliczenie momentu rozruchowego
- wyznaczenie wartości rezystancji reostatu rozruchowego
Badanie pracy silnika
Silnik prądu stałego może być badany w stanie bez obciążenia, pod obciążeniem oraz przy przeciążeniu.
- przypomnienie wzorów matematycznych dotyczących silnika prądu stałego
- wykonanie okablowania silnika z urządzeniami pomiarowymi
- pomiar prądu i mocy pobieranej przez układ wzbudzenia oraz wirnik
- pomiar prędkości obrotowej
- wyznaczenie mocy użytecznej
- pomiar momentu obrotowego
- wyznaczenie siły elektromotorycznej przeciwnej
- obliczenie strat Joule’a w wirniku
- wyznaczenie sprawności silnika
Wyznaczanie charakterystyk silnika
Na podstawie wykonanych pomiarów możliwe jest wyznaczenie następujących charakterystyk:
- prędkość obrotowa w funkcji prądu wzbudzenia
- prędkość obrotowa w funkcji prądu wirnika
- sprawność w funkcji prądu wirnika
- moment obrotowy w funkcji prądu wirnika
- pobór mocy w funkcji prądu wirnika
Możliwe jest również obliczenie strat silnika w stanie bez obciążenia oraz analiza bilansu mocy podczas pracy nominalnej.
Badanie alternatora trójfazowego
Badania wstępne
- odczyt danych z tabliczki znamionowej
- obliczenie momentu nominalnego
- obliczenie sprawności nominalnej
Badanie pracy alternatora
Alternator może być badany w stanie bez obciążenia, pod obciążeniem oraz przy przeciążeniu z wykorzystaniem obciążenia rezystancyjnego.
- przypomnienie wzorów matematycznych dotyczących alternatora
- wykonanie okablowania alternatora z urządzeniami pomiarowymi
- pomiar i wyznaczenie charakterystyki pętli histerezy obwodu magnetycznego
- wykonywanie obliczeń i pomiarów wielkości elektrycznych oraz mechanicznych
- wyznaczenie charakterystyki obciążenia alternatora – napięcie w funkcji prądu oddawanego
- obliczenie spadku napięcia w funkcji obciążenia
Praca alternatora zsynchronizowanego z siecią
Stanowisko umożliwia również badanie pracy alternatora zsynchronizowanego z publiczną siecią elektroenergetyczną.
- wykonanie połączeń alternatora z siecią
- wykorzystanie synchroskopu i jego różnych wskazań
- przeprowadzenie procesu synchronizacji z siecią zasilającą
Skład zestawu
PACK-DC2 obejmuje 19 elementów stanowiących kompletny zespół silnikowy, alternator, układ obciążenia oraz aparaturę pomiarową:
| Element | Referencja | Ilość |
|---|---|---|

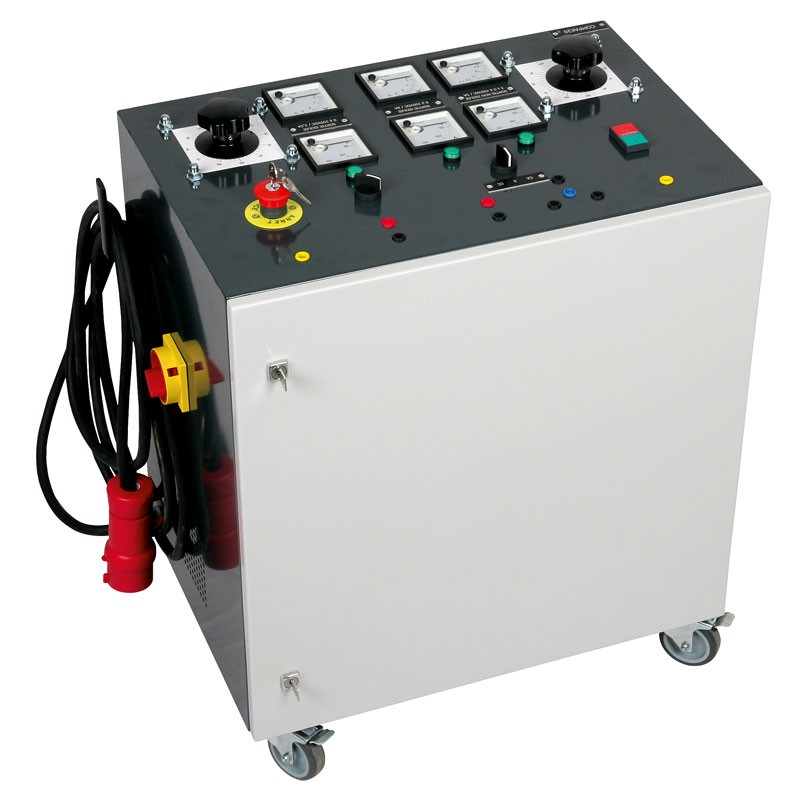

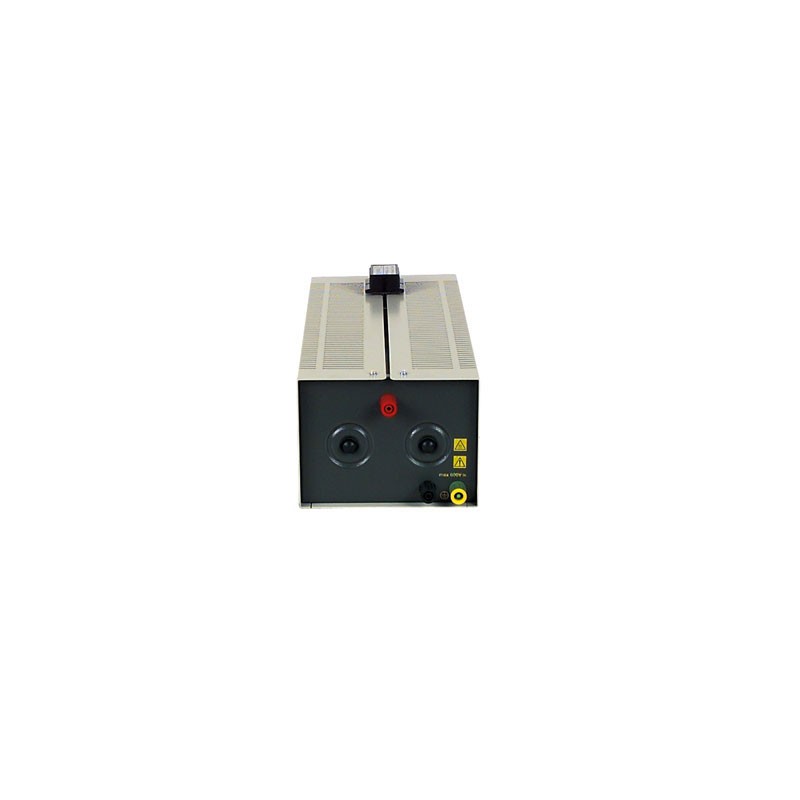

| Stół/stelaż na kółkach | CTC | 1 szt. |
| Szyny prowadzące | RGC | 1 szt. |
| Zasilacz AC/DC | ISOSEC1 | 1 szt. |
| Silnik prądu stałego | CC20 | 1 szt. |
| Obrotowy czujnik momentu obrotowego | CR2-V2 | 1 szt. |
| Alternator trójfazowy | MSM20 | 1 szt. |
| Prądnica tachometryczna DC | DYTA2 | 1 szt. |
| Reostat | ECO1-470 | 1 szt. |

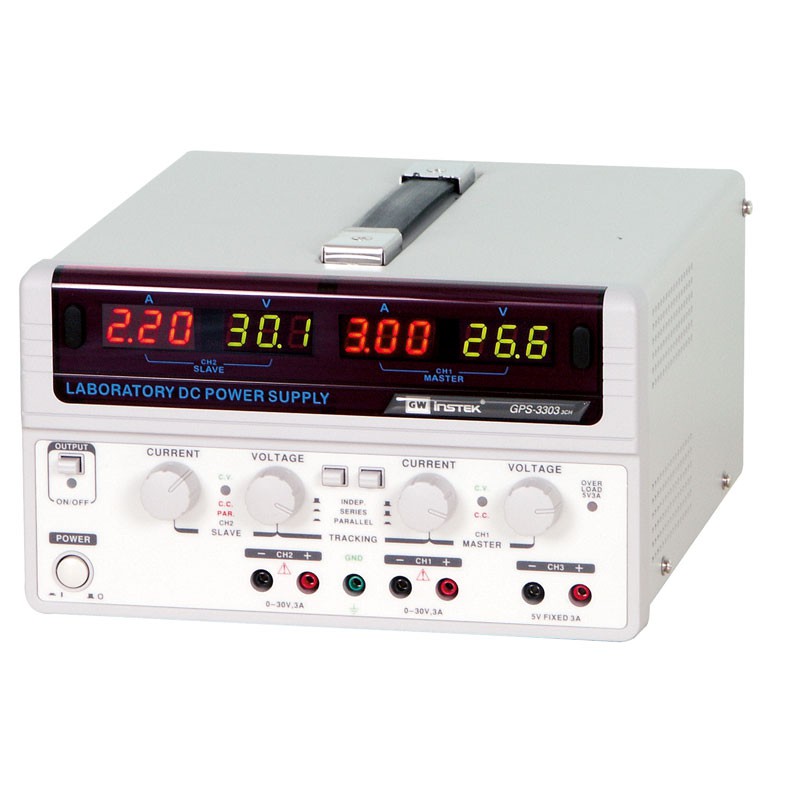

| Regulowany zasilacz DC | COMPAK40 | 1 szt. |
| Obciążenie rezystancyjne 2000 W | RHP20 | 1 szt. |
| Synchroskop | CHR4 | 1 szt. |

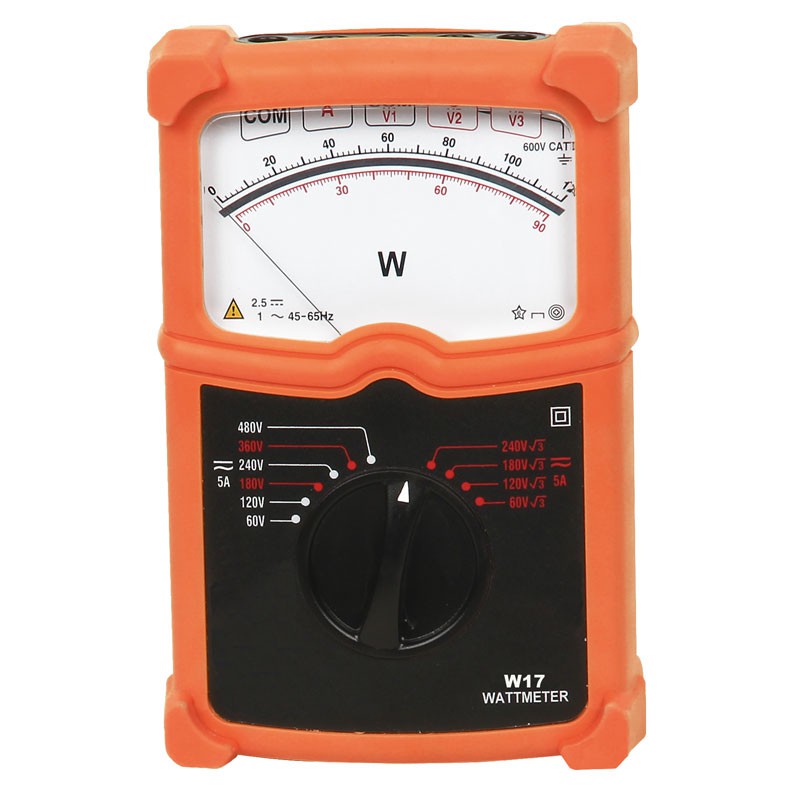

| Watomierz trójfazowy | W17 | 1 szt. |

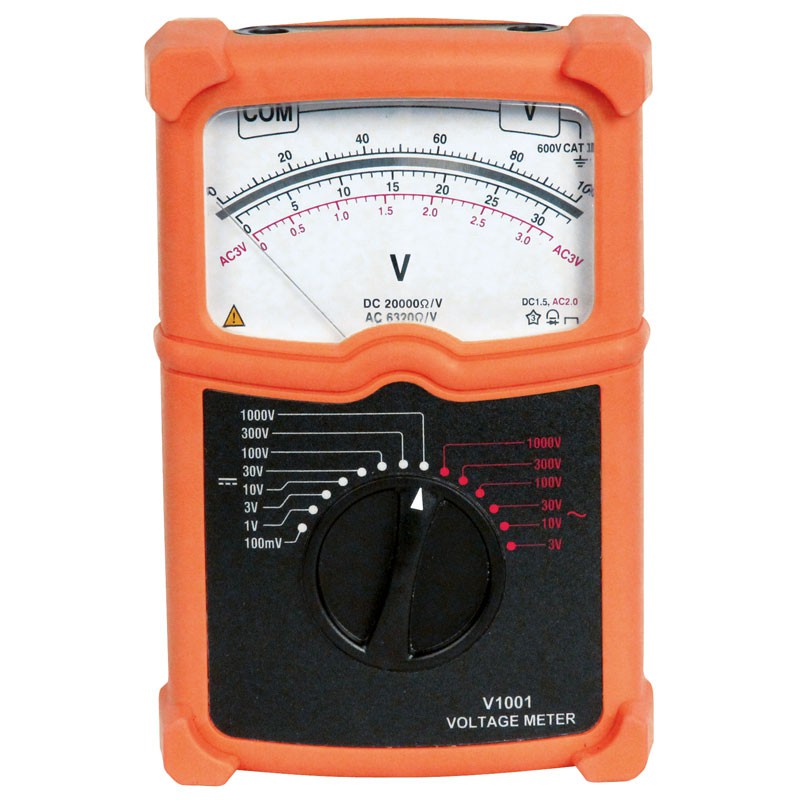

| Woltomierz magnetoelektryczny | V1001 | 2 szt. |

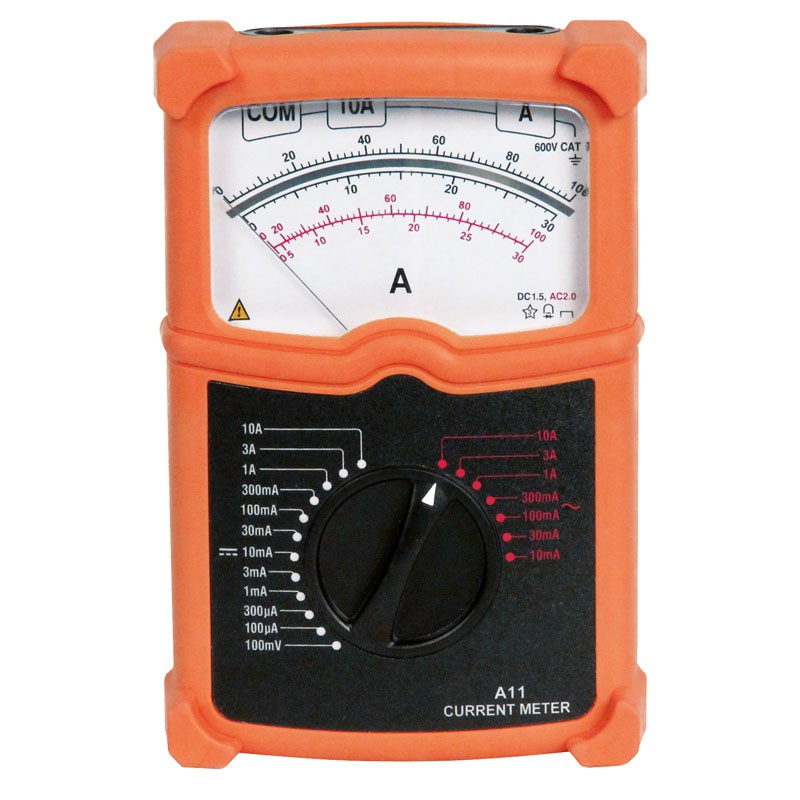

| Amperomierz magnetoelektryczny 20 A | A11 | 2 szt. |

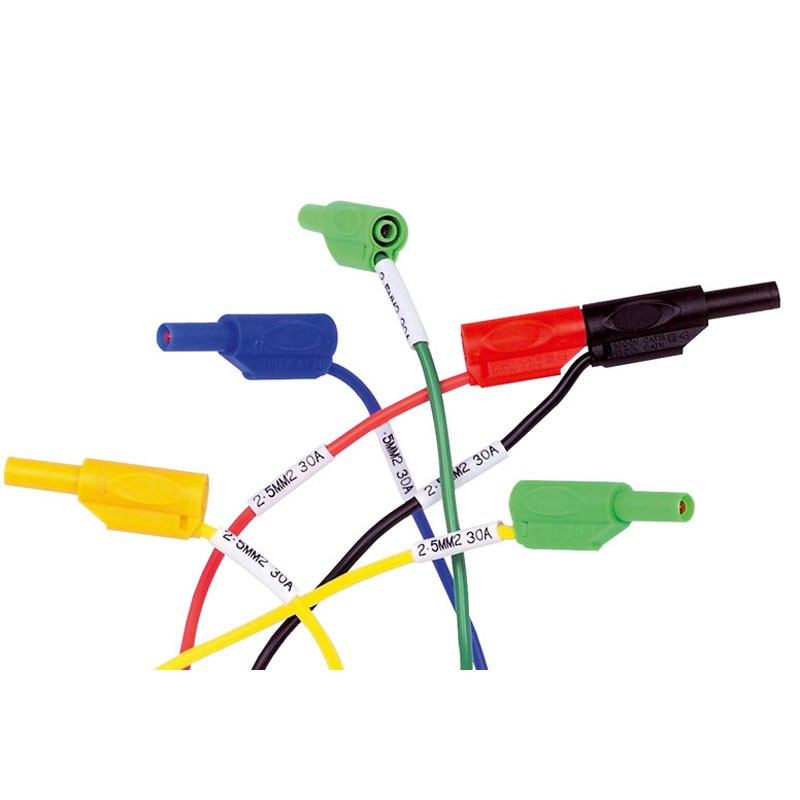

| Komplet 67 bezpiecznych przewodów | 400S | 1 kpl. |

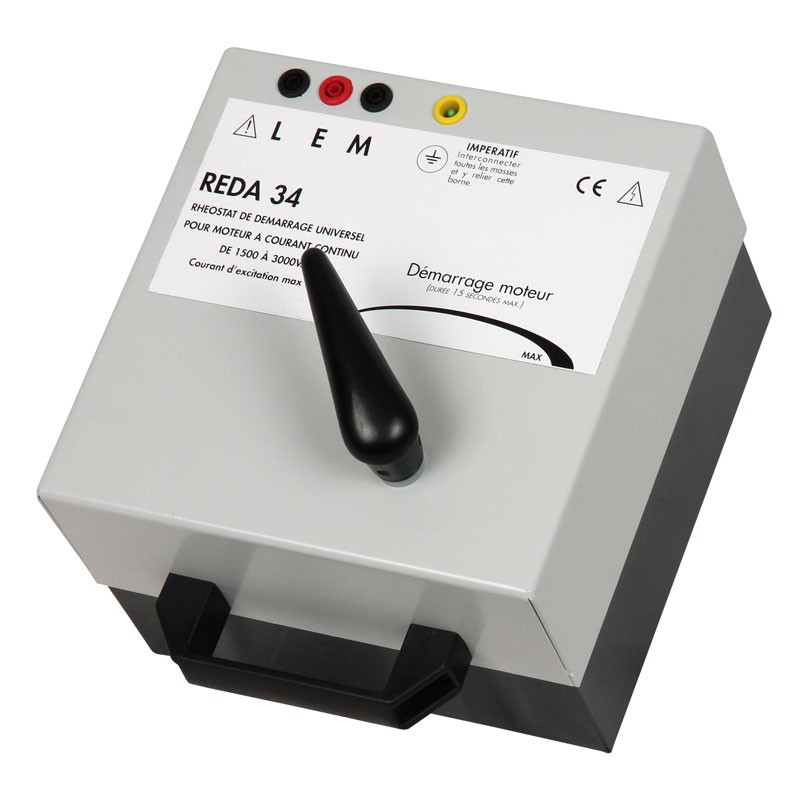

| Reostat | ECO1-100 | 1 szt. |

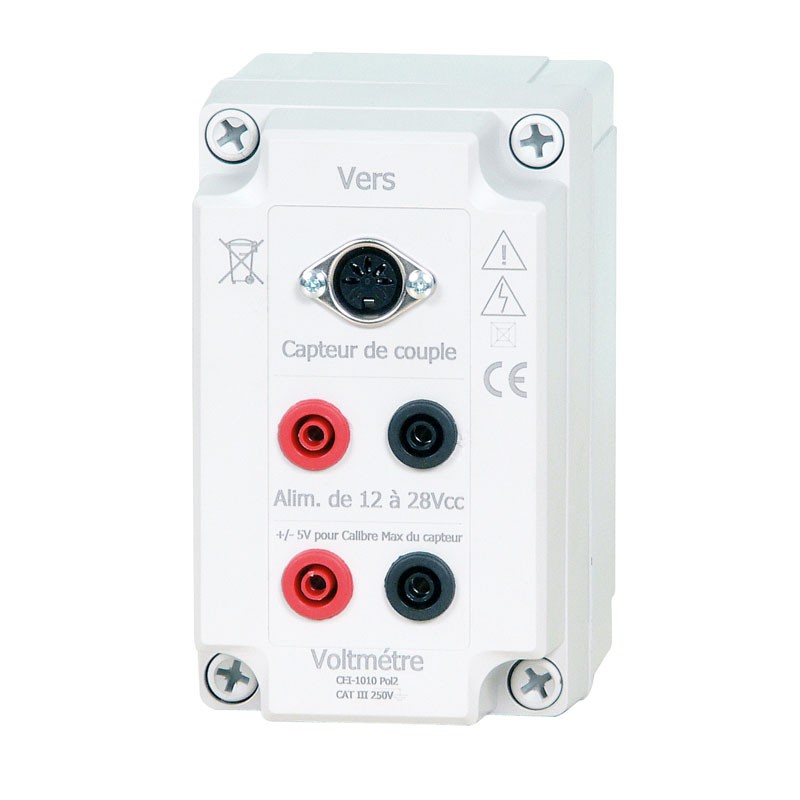

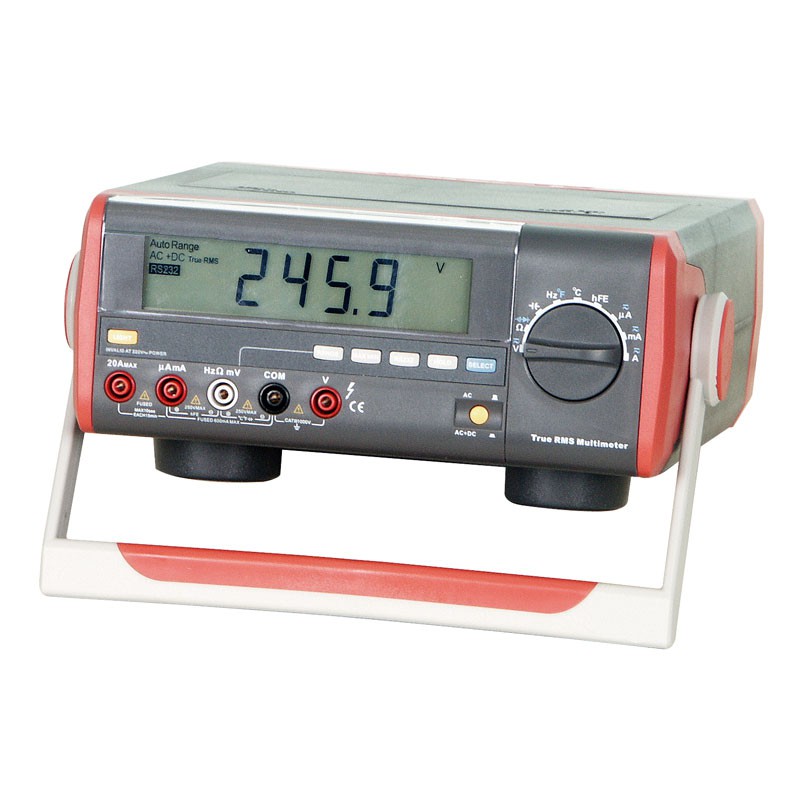

| Moduł wyświetlania wielkości elektrycznych i mechanicznych | MELEC-VISION | 1 szt. |
Materiały dydaktyczne
Zestaw dostarczany jest wraz z materiałami dydaktycznymi przeznaczonymi do prowadzenia zajęć teoretycznych i praktycznych:
- zeszyt ucznia zawierający zagadnienia teoretyczne i ćwiczenia praktyczne
- zeszyt nauczyciela zawierający poprawne wersje prac praktycznych
PACK-DC2 jest również dostępny w wersji 300 W – na zapytanie.
Gwarancja: 2 lata.
