Kompletny zestaw do badania 1,5 kW silnika prądu stałego PACK-DC1

Opis produktu – Kompletny zestaw do badania 1,5 kW silnika prądu stałego PACK-DC1

PACK-DC1 – Zestaw dydaktyczny do badania silnika prądu stałego 1,5 kW

ref. PACK-DC1 – kompletny zestaw dydaktyczny do badania silnika prądu stałego o mocy 1500 W, wyposażony w silnik, układ obciążenia, przyrządy pomiarowe oraz akcesoria niezbędne do wykonywania ćwiczeń laboratoryjnych.

Opis ogólny

PACK-DC1 to kompletne stanowisko dydaktyczne przeznaczone do badania silnika prądu stałego o mocy 1500 W. Zestaw umożliwia analizę pracy silnika przy wzbudzeniu bocznikowym oraz wzbudzeniu niezależnym, a także badanie jego charakterystyk w różnych warunkach pracy.

Charakterystyki silnika są wyznaczane na podstawie rzeczywistych pomiarów wielkości elektrycznych i mechanicznych. Stanowisko pozwala na badanie pracy silnika bez obciążenia, pod obciążeniem oraz przy przeciążeniu, a następnie analizę uzyskanych wyników i porównanie obu typów wzbudzenia.

Zasada działania

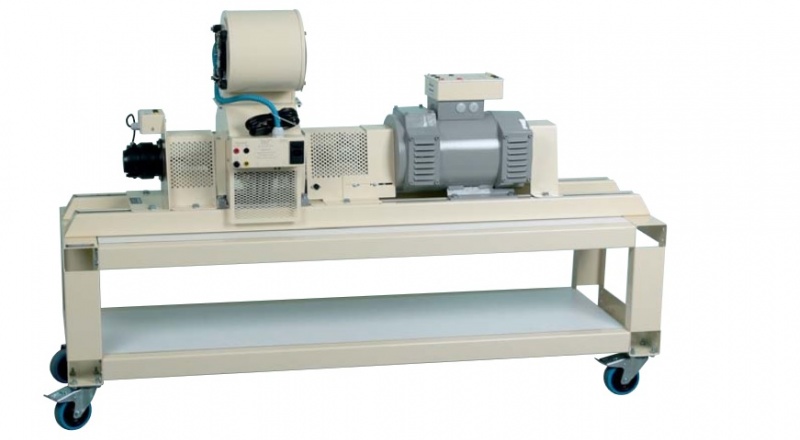

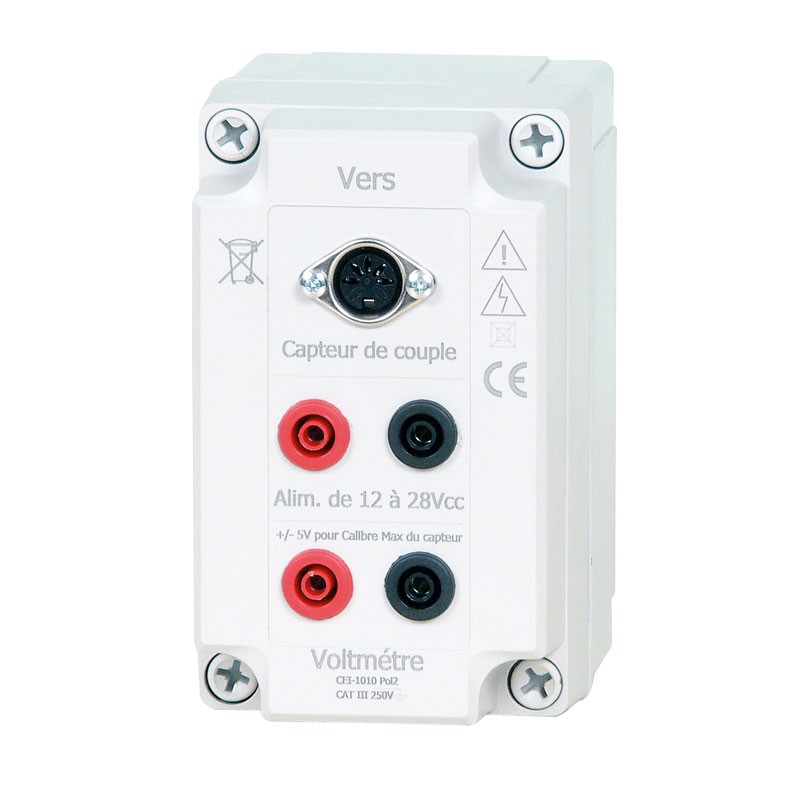

Silnik prądu stałego jest wyposażony w układ pomiarowy umożliwiający jednoczesne badanie jego parametrów elektrycznych i mechanicznych. Obciążenie silnika realizowane jest za pomocą hamulca proszkowego, natomiast moment obrotowy i prędkość obrotowa są mierzone za pomocą czujnika momentu obrotowego oraz prądnicy tachometrycznej.

W zależności od wykonywanego ćwiczenia możliwe jest skonfigurowanie silnika do pracy ze wzbudzeniem bocznikowym lub niezależnym. Użytkownik może wykonywać pomiary napięcia, prądu, mocy, prędkości obrotowej, momentu obrotowego oraz innych parametrów niezbędnych do analizy pracy maszyny.

Zagadnienia dydaktyczne

Badanie różnych sposobów wzbudzenia silnika

• Analiza schematów połączeń silnika ze wzbudzeniem bocznikowym i niezależnym
• Wykonanie okablowania silnika w zależności od wybranego rodzaju wzbudzenia
• Pomiar i porównanie pobieranej mocy, napięcia oraz prądu dla różnych sposobów wzbudzenia

Badanie pracy silnika prądu stałego

Stanowisko umożliwia badanie silnika w stanie bez obciążenia, pod obciążeniem oraz przy przeciążeniu, zarówno ze wzbudzeniem niezależnym, jak i bocznikowym.

• Przypomnienie podstawowych wzorów matematycznych dotyczących silnika prądu stałego
• Wykonanie połączeń silnika z urządzeniami pomiarowymi
• Wyznaczenie charakterystyk pracy silnika w różnych punktach obciążenia

Obliczenia i pomiary

W ramach ćwiczeń możliwe jest utworzenie tabeli zawierającej obliczenia i pomiary wielkości elektrycznych oraz mechanicznych, takich jak:

• prąd pobierany przez układ wzbudzenia i wirnik
• moc pobierana przez układ wzbudzenia i wirnik
• prędkość obrotowa
• moc użyteczna
• moment obrotowy
• siła elektromotoryczna przeciwna
• straty Joule’a w wirniku
• sprawność silnika

Wyznaczanie charakterystyk silnika

Na podstawie wykonanych pomiarów można wyznaczyć i analizować następujące charakterystyki:

• prędkość obrotowa w funkcji prądu wzbudzenia
• prędkość obrotowa w funkcji prądu wirnika
• sprawność w funkcji prądu wirnika
• moment obrotowy w funkcji prądu wirnika
• pobór mocy w funkcji prądu wirnika
• straty biegu jałowego
• bilans mocy
• porównanie charakterystyk dla dwóch typów wzbudzenia

Skład zestawu

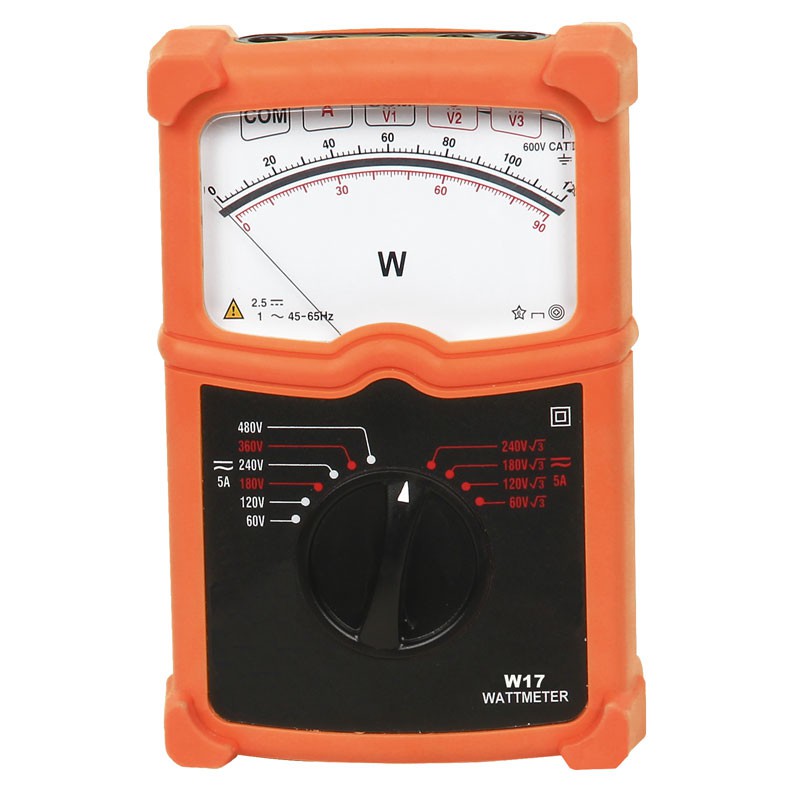

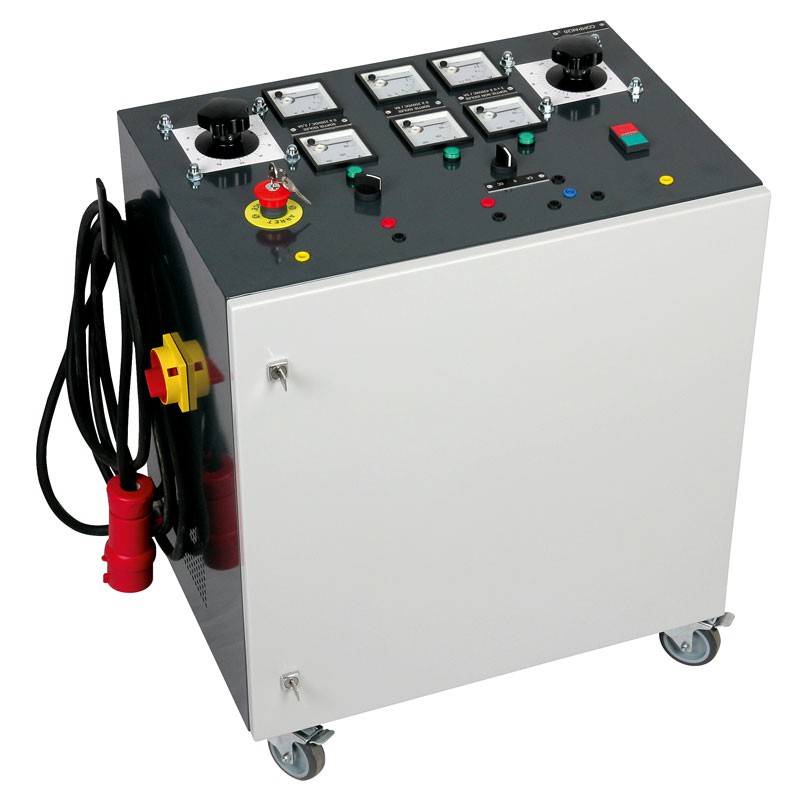

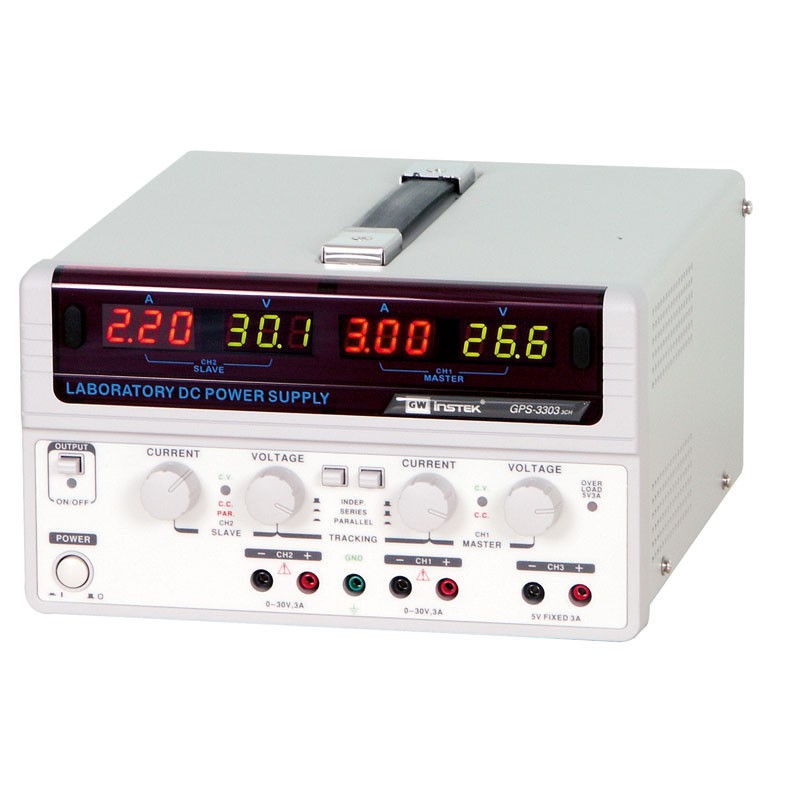

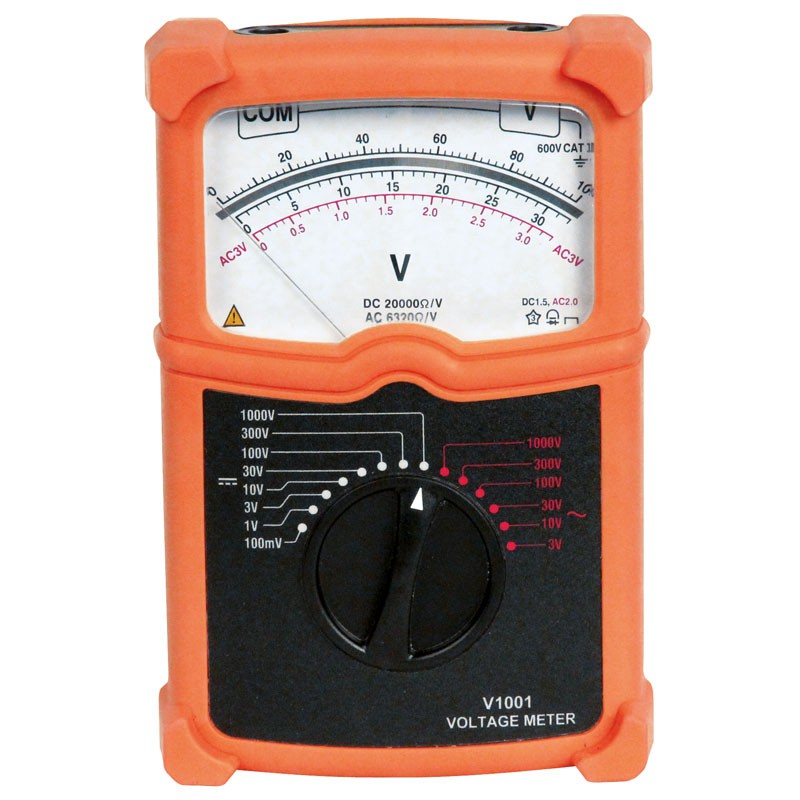

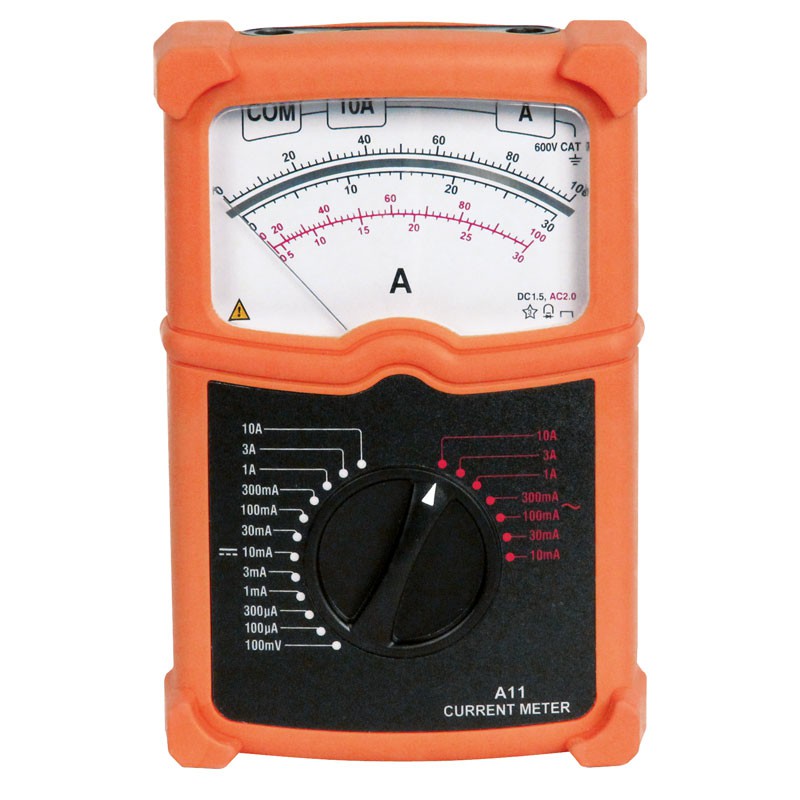

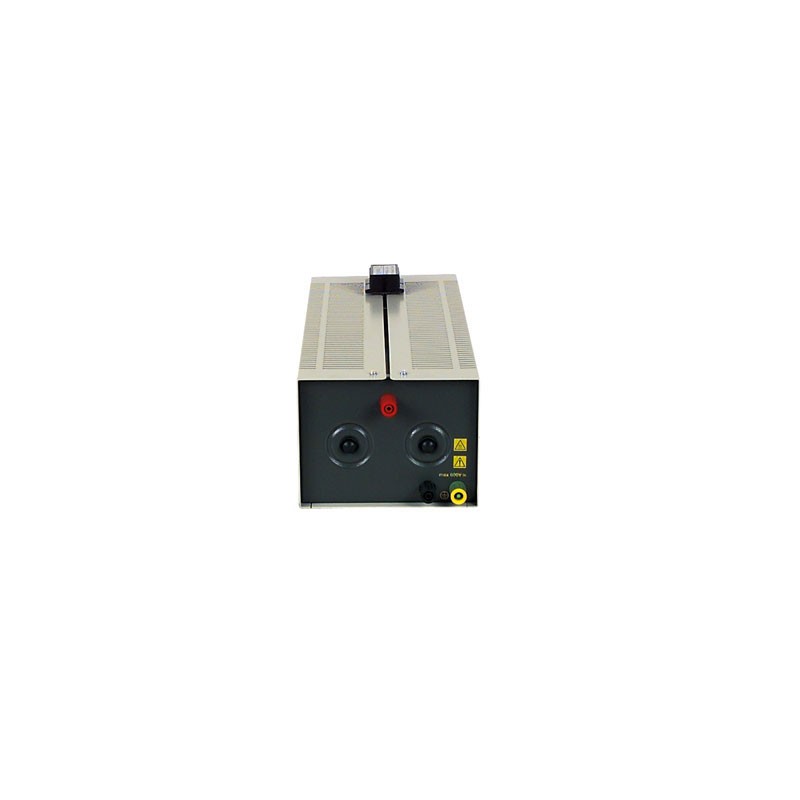

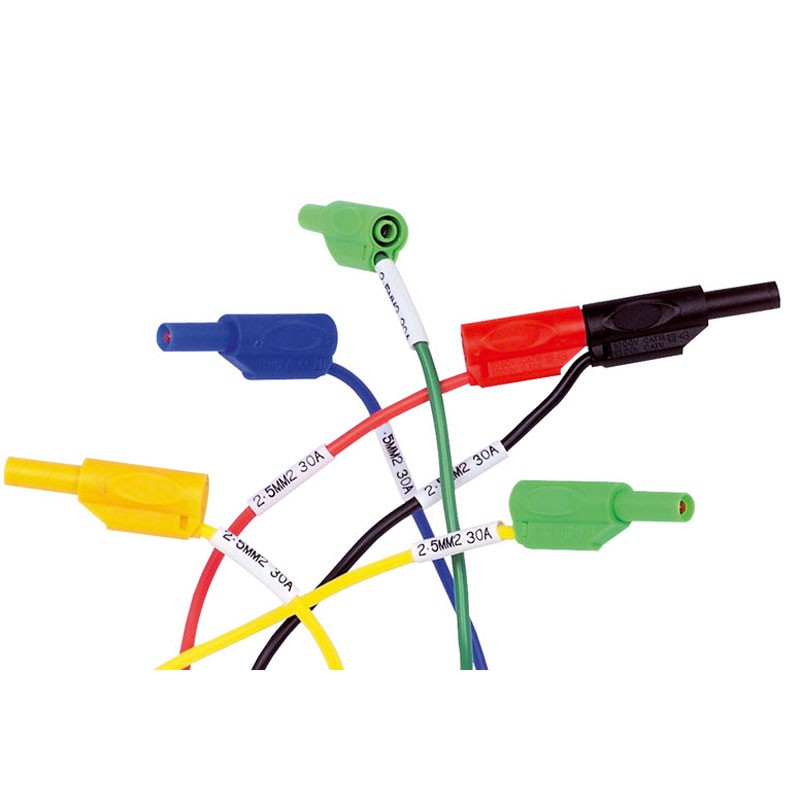

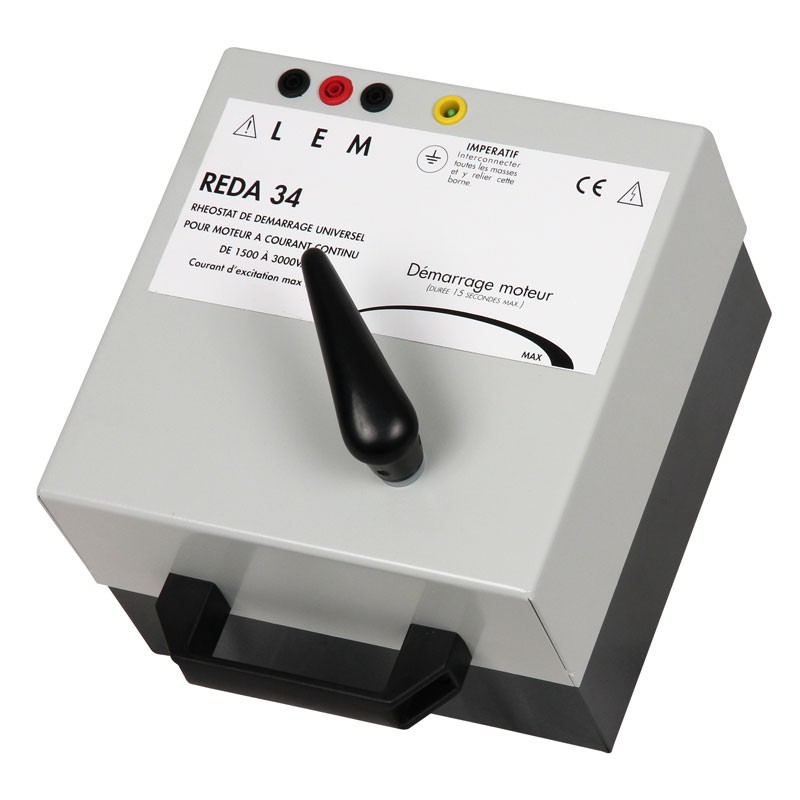

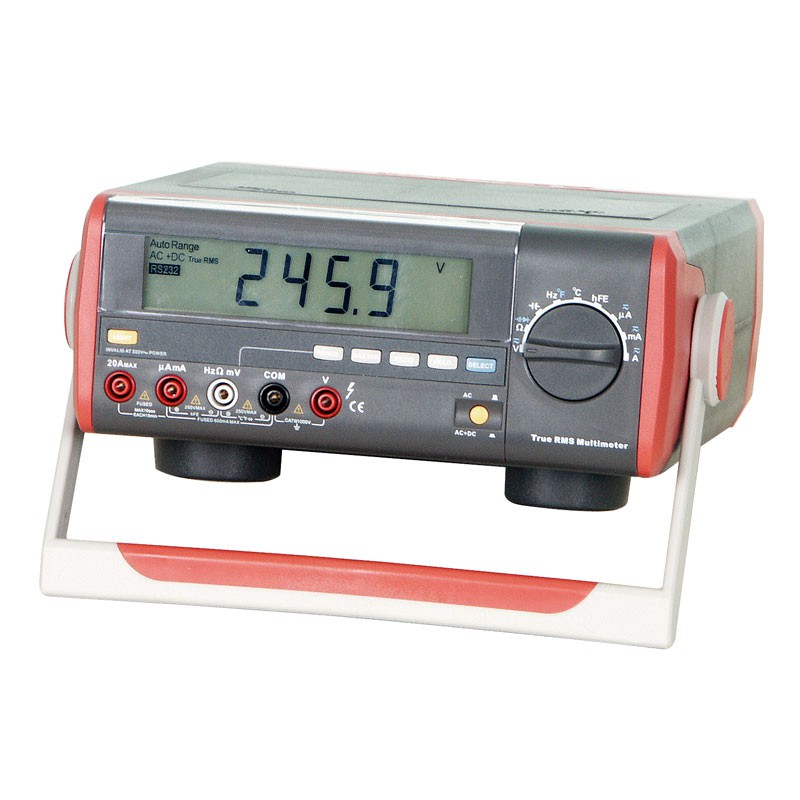

PACK-DC1 składa się z 16 elementów – zespołu silnikowego oraz akcesoriów pomiarowych i pomocniczych:

Materiały dydaktyczne

Zestaw dostarczany jest wraz z materiałami dydaktycznymi przeznaczonymi do prowadzenia zajęć teoretycznych i praktycznych:

• zeszyt ucznia zawierający zagadnienia teoretyczne i ćwiczenia praktyczne
• zeszyt nauczyciela zawierający poprawne wersje prac praktycznych

PACK-DC1 jest również dostępny w wersji 300 W – na zapytanie.

Gwarancja: 2 lata.
