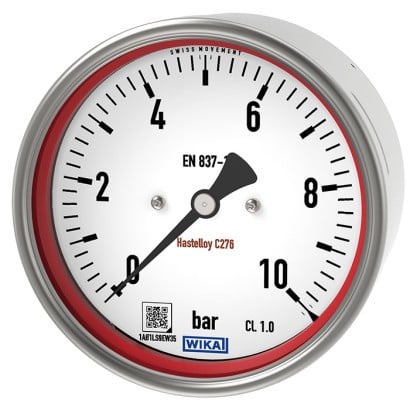

Manometr dla przemysłu przetwórczego, wysoka odporność na korozję model PG28

Opis produktu – Manometr dla przemysłu przetwórczego, wysoka odporność na korozję model PG28

Opis produktu

Model PG28 to manometr z rurką Bourdona przeznaczony do pomiaru ciśnienia w aplikacjach, w których występują agresywne media gazowe i ciekłe oraz wymagane są wysoka odporność korozyjna i długotrwała niezawodność pomiaru. Wyróżnikiem modelu PG28 są części zwilżane wykonane z Hastelloy C276, co czyni go szczególnie odpowiednim do zastosowań w przemyśle naftowym i gazowym oraz w przemyśle chemicznym i petrochemicznym.

Hastelloy C276 należy do stopów niklowo-chromowo-molibdenowo-wolframowych o bardzo wysokiej odporności na korozję. Materiał ten cechuje się odpornością na korozję szczelinową, korozję wżerową oraz pękanie korozyjne naprężeniowe w mediach korozyjnych, utleniających i redukujących.

PG28 jest produkowany zgodnie z normą EN 837-1 w wersji S1 oraz w wersji bezpieczeństwa S3. Wersja S3 obejmuje nieodpryskowe okno, solidną przegrodę między układem pomiarowym a tarczą oraz wydmuch, co zwiększa bezpieczeństwo operatora – w przypadku awarii wyrzut mediów lub elementów może nastąpić jedynie z tyłu obudowy.

Dla trudnych warunków pracy, takich jak wibracje, dostępna jest wersja z opcjonalnym wypełnieniem płynnym obudowy, poprawiająca stabilność wskazań.

W ramach alternatyw WIKA oferuje również separatory membranowe modeli 990.34 i 990.10 oraz manometry membranowe model 4 w wersji Hastelloy. Separatory membranowe są wskazywane jako pierwsze rozwiązanie w zastosowaniach związanych z bezpieczeństwem.

Zastosowanie

• Z wypełnieniem obudowy – do zastosowań z wysokimi dynamicznymi obciążeniami ciśnieniowymi i wibracjami

• Do agresywnych mediów gazowych i ciekłych, które nie są wysoce lepkie lub krystalizujące, również w środowiskach agresywnych

• Przemysł naftowy i gazowy

• Przemysł chemiczny i petrochemiczny

Cechy charakterystyczne

• Części zwilżane z Hastelloy C276

• Doskonała odporność na czynniki korozyjne, m.in.:

  • kwas siarkowy

  • kwas azotowy

  • chlor gazowy

• Dostępny w wersji bezpieczeństwa S3 zgodnie z EN 837-1

• Zakresy skali: 0…0,6 do 0…700 bar oraz równoważne zakresy w psi

• Opcjonalne wypełnienie obudowy płynem (dla warunków wibracyjnych)

Bezpieczeństwo – wersja S3

Wersja bezpieczeństwa S3 obejmuje:

• nieodpryskowe okno

• solidną przegrodę między układem pomiarowym a tarczą

• wydmuch

W przypadku awarii operator jest chroniony z przodu – media lub elementy mogą zostać wyrzucone wyłącznie z tyłu obudowy.
