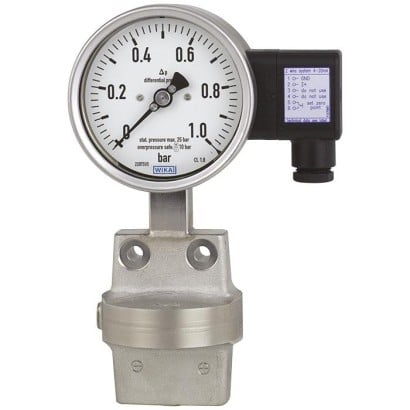

Manometr różnicowy z sygnałem wyjściowym modele PGT43.100, DPGT43.160

Opis produktu – Manometr różnicowy z sygnałem wyjściowym modele PGT43.100, DPGT43.160

Opis produktu

Model DPGT43 intelliGAUGE® to manometr różnicowy przeznaczony do aplikacji, w których wymagane jest lokalne wskazywanie ciśnienia procesowego oraz jednoczesne przesyłanie sygnału do sterowni lub systemu nadrzędnego.

Urządzenie łączy w sobie wysokiej klasy mechaniczną konstrukcję ze stali nierdzewnej z elektronicznym przetwarzaniem sygnału. Dzięki temu zapewnia czytelny, analogowy wyświetlacz miejscowy, który nie wymaga zasilania zewnętrznego i pozostaje dostępny nawet przy awarii zasilania w instalacji.

DPGT43 wykonany jest z wysoce odpornej na korozję stali nierdzewnej i posiada całkowicie metalowe uszczelnienie komory mediów, dzięki czemu nie są wymagane elementy elastomerowe. Rozwiązanie to zapewnia lepszą długoterminową szczelność oraz wysokie bezpieczeństwo przeciążeniowe, wynikające z całkowicie metalowej konstrukcji i precyzyjnie dopasowanego elementu ciśnieniowego.

Mechaniczny system pomiarowy z membraną przekształca różnicę ciśnień w obrót wskazówki proporcjonalny do ciśnienia. Położenie wału wskazówki jest mierzone przez bezkontaktowy elektroniczny enkoder kątowy, sprawdzony w zastosowaniach motoryzacyjnych o krytycznym znaczeniu dla bezpieczeństwa. Czujnik jest wolny od zużycia i tarcia, co zwiększa niezawodność.

Na tej podstawie generowany jest sygnał analogowy proporcjonalny do ciśnienia (np. 4…20 mA). Zakres elektrycznego sygnału wyjściowego jest automatycznie dopasowany do mechanicznego wskazania – skala na tarczy w całym zakresie odpowiada wartościom 4…20 mA.

Dodatkowo kod QR na tarczy umożliwia szybki dostęp do informacji dotyczących konkretnego przyrządu, takich jak numer seryjny, numer zamówienia, certyfikaty i dane produktu.

Zastosowanie

• Rejestracja i wyświetlanie wartości procesowych

• Przesyłanie wartości procesowych do sterowni poprzez sygnały wyjściowe:

  • 4…20 mA

  • 0…20 mA

  • 0…10 V

• Punkty pomiarowe ze zwiększonym nadciśnieniem różnicowym

• Czytelny, analogowy wyświetlacz miejscowy bez zewnętrznego zasilania

• Aplikacje związane z bezpieczeństwem

Cechy charakterystyczne

• Brak konieczności konfiguracji dzięki funkcji plug-and-play

• Transmisja sygnału według NAMUR

• Zakres pomiaru różnicy ciśnień: 0…16 mbar

• Indywidualne, nieliniowe krzywe charakterystyczne:

  • x²

  • √x (np. do pomiaru przepływu)

• Kod QR na tarczy – dostęp do informacji o konkretnym przyrządzie

Konstrukcja i zasada działania

• Mechaniczny system pomiarowy: membrana

• Materiał: stal nierdzewna, wysoka odporność korozyjna

• Uszczelnienie komory mediów: całkowicie metalowe (bez elastomerów)

• Czujnik położenia wskazówki: elektroniczny enkoder kątowy (bezkontaktowy)

• Sygnał wyjściowy proporcjonalny do ciśnienia, automatycznie dopasowany do mechanicznego wskazania
