Opis produktu – Model dydaktyczny windy (dźwigu) ASC19 Langlois

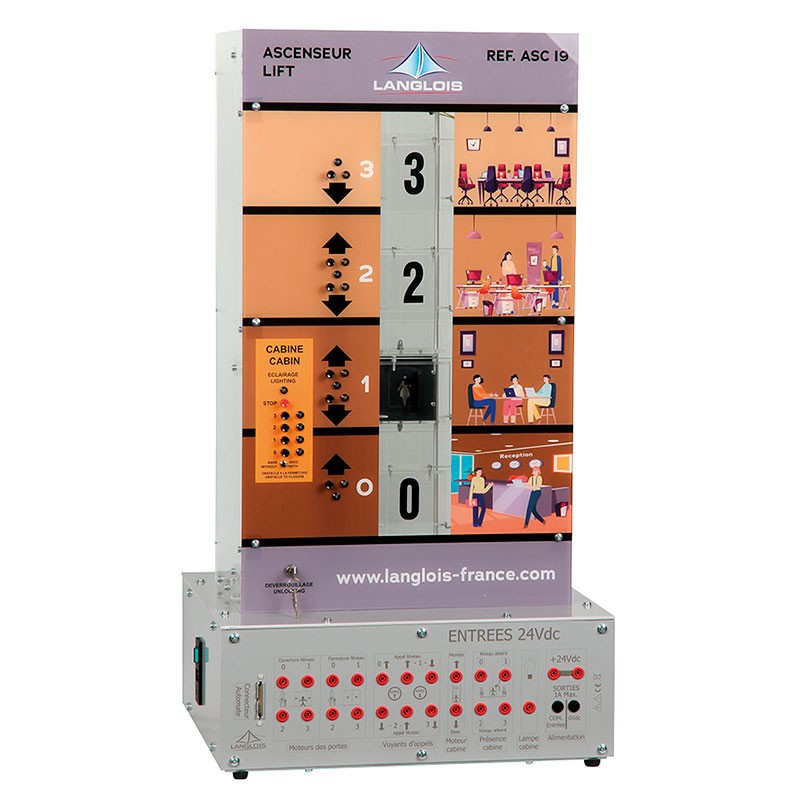

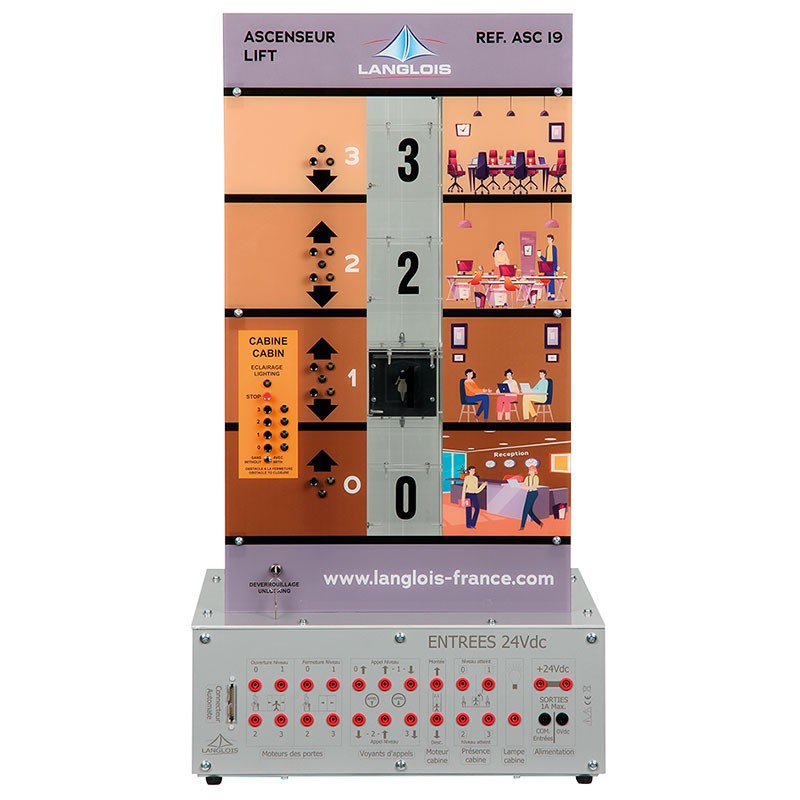

ASC19 to dydaktyczny model windy (dźwigu osobowego), przeznaczony do podłączenia do sterownika PLC lub dowolnego systemu mikroprocesorowego. Model posiada 24 wyjścia i 21 wejść – można wykorzystać tylko część wejść/wyjść, aby realizować prostsze programy. Konstrukcja mechaniczna jest solidna i odporna na wszelkie typowe błędy sterowania.

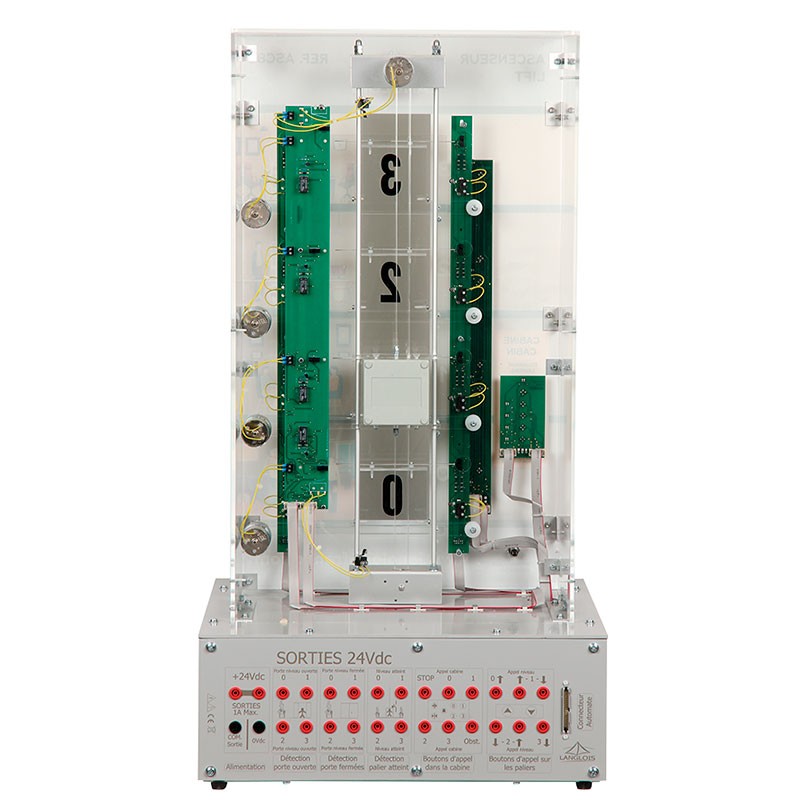

Otwieranie i zamykanie drzwi na każdym piętrze realizowane jest przez elektryczne serwonapędy. Tył windy jest widoczny dzięki przezroczystym bokom i spodowi, co pozwala obserwować pracę mechanizmu. Położenie kabiny na każdym piętrze wykrywane jest fotodetektorami, a wyłączniki krańcowe zatrzymują windę w razie błędu programu.
Główne cechy
- otwieranie/zamykanie drzwi na każdym piętrze elektrycznymi serwonapędami
- przezroczyste boki i spód umożliwiają obserwację przejazdu kabiny
- wykrywanie położenia kabiny na każdym piętrze fotodetektorami
- wyłączniki krańcowe (poza kontrolą programu) zatrzymują windę w razie błędu – obecne na wszystkich osiach ruchu; wyłącznik na kluczyk przywraca pozycję „normal”
- wszystkie przyciski i przełączniki wyposażone w układy eliminacji drgań styków (de-bounce)
- wyjścia zabezpieczone przed skutkami zwarcia
- tylne drzwi przesuwne z przezroczystego pleksi – brak dostępu ręcznego (ochrona serwonapędu)
- po stronie wejść/wyjść dostępne zasilanie 24 VDC z wbudowanym zabezpieczeniem przeciążeniowym i zwarciowym
Cele dydaktyczne
- obsługa i uruchamianie windy
- konfiguracja i programowanie sterownika PLC krok po kroku (opcja z PLC)
- zapoznanie z adresowaniem Ethernet / IP (opcja z PLC)
- okablowanie wejść/wyjść sterownika PLC (przewody bezpieczeństwa w wersji AUTO-ASC)
Ćwiczenia praktyczne
- programowanie sterownika PLC (GRAFCET lub LADDER) z magistralą Ethernet zintegrowaną lub zdalną (TCP/IP); programowanie krok po kroku: jazda kabiny góra/dół z sygnalizacją, otwieranie/zamykanie drzwi, obsługa wezwań itd. (opcja z PLC)
- obsługa oprogramowania do programowania PLC (opcja z PLC)
- okablowanie sterownika PLC (zależnie od wybranej opcji)
- wykonywanie czynności serwisowych (maintenance)
- sprawdzanie stanu wejść/wyjść przyrządami pomiarowymi
Budowa modelu (4 przystanki)
Każdy poziom wyposażony jest w:
- 1 drzwi otwierane elektrycznie + fotodetektor „drzwi zamknięte” i fotodetektor „drzwi otwarte”
- 2 krańcowe wyłączniki bezpieczeństwa otwarcia/zamknięcia drzwi (bez kontroli z programu)
- 1 przycisk wezwania windy „w górę” (poza 3. piętrem) z lampką sygnalizacyjną
- 1 przycisk wezwania windy „w dół” (poza parterem) z lampką sygnalizacyjną
- 1 lampka obecności windy + 1 fotodetektor obecności windy
Sterowanie wewnątrz kabiny:
- 4 przyciski (po jednym na piętro) + 1 przycisk STOP
- 1 przełącznik symulujący zablokowane drzwi
- 4 lampki (po jednej na piętro) + 1 lampka wewnątrz kabiny (symulacja oświetlenia)
Dane techniczne
| Wejścia / wyjścia | 21 wejść / 24 wyjścia |
| Logika sterowania | 24 V |
| Zasilanie | 230 V – 50 Hz (zabezpieczone bezpiecznikiem) |
| Wymiary | 900 × 480 × 410 mm |
| Masa | 18 kg |
W komplecie instrukcja użytkownika oraz 7 ćwiczeń praktycznych.
Opcje sterownika PLC
Model ASC19 może być dostarczony jako sama część obiektowa (bez PLC) lub z jedną z opcji sterownika.
Wszystkie warianty ze sterownikiem dostępne są z oprogramowaniem Schneider,
a opcjonalnie z oprogramowaniem Siemens (wersje z sufiksem „-SI”).
Sterownik PLC: 30 wejść 24 VDC, 26 wyjść przekaźnikowych (TOR, maks. 2 A), Ethernet.
| Nr kat. | Opis |
|---|---|
| ASC19 | Sam model windy (część obiektowa, bez sterownika PLC) |
| AUTOMASC AUTOMASC-SI |
Opcja PLC z fabrycznie okablowanymi złączami zaciskowymi (interfejs 250 × 180 × 175 mm, 2,7 kg; połączenie USB z PC i komplet kabli do windy). Wersja Schneider / Siemens (opcja) |
| AUTOMASC-H AUTOMASC-H-SI |
Jak wyżej + panel operatorski HMI do programowania interfejsu ASC19 (2 przewody RJ45: 1 m i 3 m). Wersja Schneider / Siemens (opcja) |
| AUTO-ASC AUTO-ASC-SI |
Opcja PLC w obudowie do podłączenia przewodami bezpieczeństwa Ø4 mm (interfejs 380 × 280 × 180 mm; w komplecie 60 przewodów bezpieczeństwa, kabel Ethernet RJ45 3 m, kabel USB PC/PLC). Wersja Schneider / Siemens (opcja) |
| AUTO-ASC-H AUTO-ASC-H-SI |
Jak AUTO-ASC + panel operatorski HMI do programowania interfejsu ASC19 (2 przewody RJ45: 1 m i 3 m). Wersja Schneider / Siemens (opcja) |
Produkt zgodny z CE. Gwarancja 2 lata. Dostarczany z instrukcją użytkownika i 7 ćwiczeniami praktycznymi. Sterownik PLC oraz panel HMI dostępne jako opcje (wersje Schneider lub Siemens).
