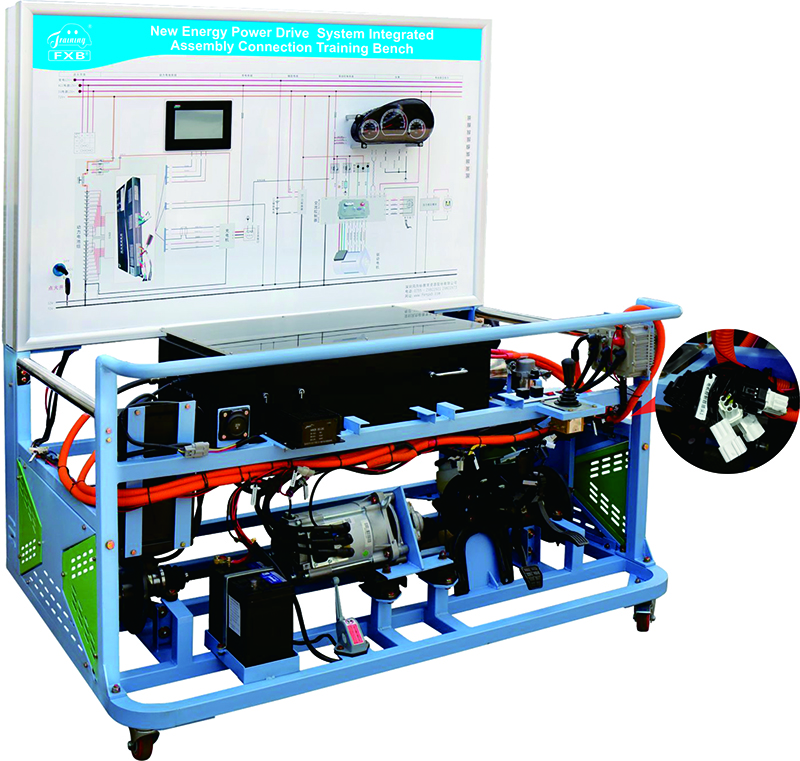

MRZ-X04317-1 Nowy system napędu energią elektryczną Zintegrowany stół szkoleniowy do montażu połączeń

Opis produktu – MRZ-X04317-1 Nowy system napędu energią elektryczną Zintegrowany stół szkoleniowy do montażu połączeń

Zastosowano w nim popularne części i komponenty samochodów elektrycznych, a jego działanie i tryb sterowania są identyczne jak w przypadku ogólnodostępnych pojazdów elektrycznych, co pozwala na rzeczywiste przedstawienie relacji między połączeniami sterującymi, lokalizacji montażu i parametrów pracy głównych komponentów systemu napędu elektrycznego i napędu nowej energii. Dzięki schematycznemu diagramowi obwodu porównawczego uczniowie samodzielnie montują połączenia, koncentrując się na rozwijaniu umiejętności praktycznych, co sprawia, że urządzenie nadaje się do nauczania i konserwacji w ramach kursów dotyczących nowych źródeł energii w szkołach zawodowych.

Cechy funkcjonalne

1. Prawdziwa i działająca integracja systemu napędu nowej energii w celu zilustrowania struktury i logicznych powiązań między głównymi częściami.
2. Główne elementy są zamontowane na stole warsztatowym, a przewody połączeniowe umieszczono w miejscu pracy, a schemat obwodu pozwala uczniom opanować zasadę działania elektrycznego układu napędowego podczas montażu osprzętu.
3. Wyświetlacz akumulatora (7 cali) i deska rozdzielcza zainstalowane na panelu, panel jest pomalowany schematem sterowania elektrycznego, po naciśnięciu pedału gazu, obserwując różne parametry pracującego pojazdu, opanuj logikę sterowania procesem pracy pojazdu elektrycznego i zmianę parametrów głównych komponentów.
4. Zestaw akumulatorów posiada mechaniczny wyłącznik konserwacyjny, a po wyciągnięciu mechanicznego wyłącznika konserwacyjnego można otworzyć pokrywę w celu obserwacji. Złącze elektryczne wysokiego napięcia wykorzystuje produkty szynowe z Shenzhen, a jego działanie jest niezawodne.
5. Torba na ogniwa zasilające ma półprzezroczystą konstrukcję i jest oświetlona żarówką LED, co ułatwia uczestnikom szkolenia obserwację wewnętrznej struktury akumulatora.
6. Prawdziwa mechaniczna przekładnia i układ hamulcowy, obserwując zmiany prądu zwrotnego energii hamowania, można zrozumieć koncepcję pochłaniania energii hamowania.
7. Ławka szkoleniowa jest wyposażona w elektryczny próżniowy układ hamulcowy, a pompa próżniowa jest inteligentnie sterowana przez czujnik ciśnienia.
8. Ławka szkoleniowa jest wyposażona w mechaniczny wyłącznik uziemienia zasilania 12 V, który może w dowolnym momencie odłączyć uziemienie 12 V i zasilanie całego systemu.
9. Panel szkoleniowy jest pomalowany i zawiera kompletny schemat działania układu napędowego, co pozwala na jasne zdefiniowanie głównych elementów i ułatwia samodzielną naukę.
10. Każde złącze powinno być podłączone do portu wykrywania, a specyfikacje i modele są takie same jak w oryginalnym samochodzie, co pozwala na rzeczywisty pomiar i diagnostykę usterek sygnału procesowego.
11. Stanowisko szkoleniowe składa się z platformy i panelu szkoleniowego. Platforma jest umieszczona poziomo i wyposażona w główne elementy. Stanowisko jest wyposażone w cztery kółka, dzięki czemu jest mobilne i elastyczne, a samoblokujące kółka ułatwiają ustalenie pozycji.

Konfiguracja podstawowa

Akumulator litowo-żelazowo-fosforanowy, ładowarka samochodowa, przetwornica DC-DC, miernik, gniazdo ładowania, sterowniki silnika, elektroniczny zespół przepustnicy, zespół mechanizmu zmiany biegów, silnik napędowy, skrzynia biegów, wał napędowy, hamulce tarczowe kół, zespół pompy wspomagającej, zespół pompy próżniowej, zespół zbiornika próżniowego, akumulator pomocniczy, platforma mobilna i tablica szkoleniowa, kable wysokiego napięcia, kable elektryczne niskiego napięcia, zapasowe złącza elektryczne niskiego napięcia 1 komplet.
