Opis produktu – MRZ-X54323A Platforma szkoleniowa do akumulatorów zasilających i systemów zarządzania
- Wybierz oryginalny zestaw akumulatorów zasilających z 2024 r. do samochodu elektrycznego BYD Dolphin, akumulator litowo-żelazowo-fosforanowy; całkowita pojemność zestawu akumulatorów zasilających nie może być mniejsza niż 332,8 V 135 Ah (około 44,9 kWh). Zastosowano scentralizowany system zarządzania akumulatorami, składający się z jednego kontrolera zarządzania akumulatorami (BMC), wielu kolektorów informacji o akumulatorach (BIC) oraz jednego zestawu linii próbkowania akumulatorów zasilających; Akumulator zasilający wykorzystuje chłodzenie cieczą akumulatora oraz moduły pomocnicze ogrzewania PTC niskiego napięcia do regulacji temperatury. Główne elementy są zainstalowane na platformie i można je w przejrzysty sposób modyfikować bez zmiany pierwotnego położenia w pojeździe, co ułatwia zrozumienie budowy akumulatora. Jednocześnie, w celu zapewnienia bezpieczeństwa nauki, surowo zabrania się dotykania tych elementów. Zarówno linia sterowania niskiego napięcia, jak i linia zasilająca wysokiego napięcia są oryginalnymi częściami pojazdu, a ich długość została zwiększona. Linia zasilająca wysokiego napięcia jest pomarańczowa i pokryta ochronnym mieszkiem. Do połączenia przymocowano znak ostrzegawczy. Zabrania się podłączania lub odłączania jakichkolwiek linii zasilających wysokiego napięcia przy włączonym zasilaniu. Należy jak najszybciej zapoznać uczniów z budową i połączeniami elementów akumulatora zasilającego.
- Scentralizowany system zarządzania akumulatorem składający się z jednego kontrolera zarządzania akumulatorem (BMC), wielu kolektorów informacji o akumulatorach (BIC) oraz jednego zestawu przewodów do pobierania próbek z akumulatora zasilającego; Główne funkcje kontrolera zarządzania akumulatorem obejmują zarządzanie ładowaniem i rozładowaniem, sterowanie stycznikiem, sterowanie mocą, alarm i ochronę przed nieprawidłowym stanem akumulatora, obliczanie SOC/SOH, autokontrola i funkcje komunikacyjne. Główne funkcje kolektora informacji o akumulatorze obejmują próbkowanie napięcia akumulatora, próbkowanie temperatury, wyrównywanie akumulatorów i wykrywanie nieprawidłowości w liniach próbkujących. Główną funkcją linii próbkowania akumulatorów zasilających jest połączenie sterownika zarządzania akumulatorami i kolektora informacji o akumulatorach, umożliwiając komunikację i wymianę informacji między nimi.
- Platforma szkoleniowa jest wyposażona w panel dydaktyczny, który w pełni przedstawia schemat działania zestawu akumulatorów zasilających, ładowania i rozładowania. Obwód sterowania niskiego napięcia jest wyposażony w zaciski pomiarowe, a za pomocą narzędzi takich jak multimetr można w czasie rzeczywistym wykrywać zmiany parametrów w różnych stanach. Długość panelu szkoleniowego wynosi co najmniej 1600 mm, co pozwala na jednoczesne testowanie i naukę dwóch uczniów w różnych częściach.

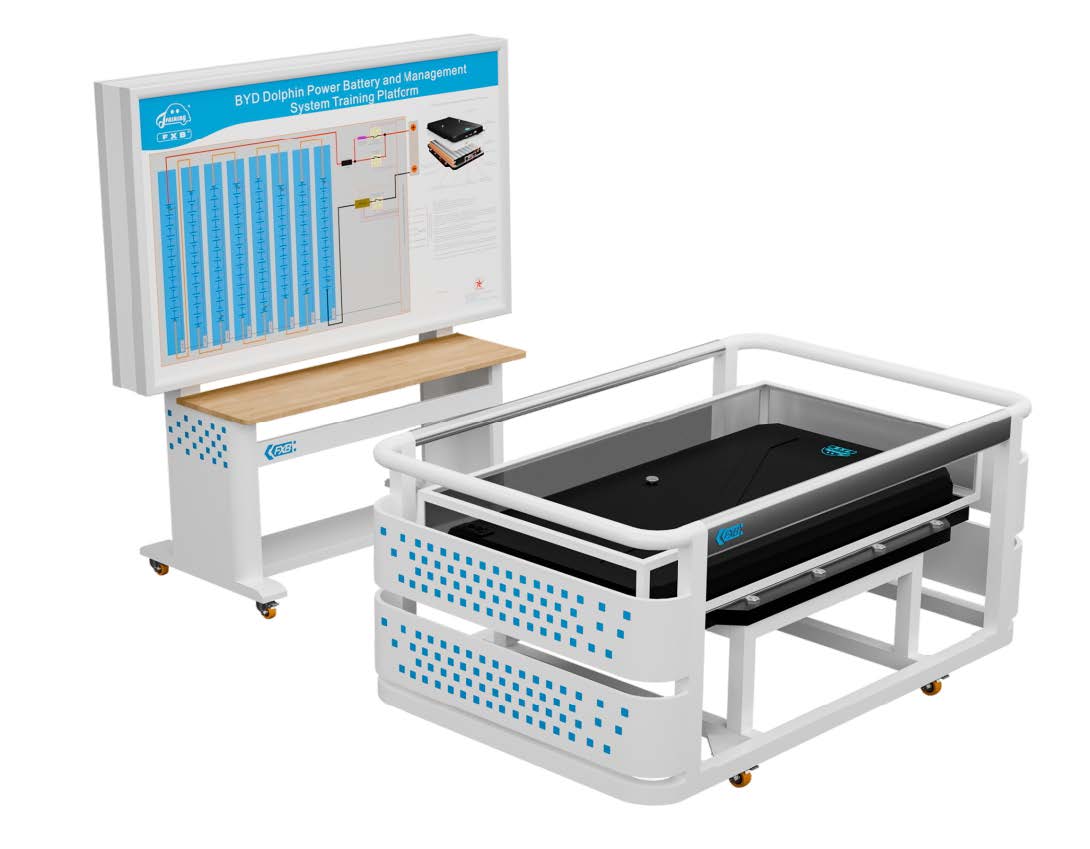

- Platforma szkoleniowa składa się ze stołu szkoleniowego i panelu szkoleniowego. Stół szkoleniowy jest umieszczony poziomo, a główne elementy są na nim zainstalowane. W dolnej części stołu zamontowano cztery kółka, dwa kółka uniwersalne i dwa kółka kierunkowe, które umożliwiają swobodne przemieszczanie. Równocześnie kółka uniwersalne są wyposażone w samoblokujące urządzenia ustalające ich położenie. Kółka mają niskie opory toczenia, są odporne na zużycie, a ich średnica zewnętrzna wynosi co najmniej 5 cali. Panel dydaktyczny jest zamontowany na podstawie ze stali stopowej i również posiada cztery kółka, które można przesuwać oddzielnie.
- Umożliwia praktyczne szkolenie w zakresie zrozumienia i testowania konstrukcji wysokiego napięcia w systemach akumulatorów pojazdów elektrycznych.
- Wyposażony w materiały szkoleniowe zgodne z projektem szkolenia platformowego.
- Wyposażony w dedykowany miernik cęgowy i długopis pomiarowy wysokiego napięcia do pojazdów nowej energii, służący do kontroli napięcia sieciowego, prądu i innych parametrów, a także do bezkontaktowego pomiaru wysokiego prądu w pomarańczowym obwodzie wysokiego napięcia.
- Rama podstawowa platformy szkoleniowej jest spawana z profili ze stali stopowej, które są solidne i niezawodne. Główny rozmiar materiału wynosi nie mniej niż 40 * 40 mm, a górna część jest chroniona przednią i tylną poręczą ze stali stopowej.
Zawartość kursów
Umożliwia rozpoznanie konstrukcji wysokiego napięcia akumulatorów pojazdów elektrycznych, praktyczne szkolenie w zakresie włączania i wyłączania zasilania wysokiego napięcia, wykrywania prądu magistrali podczas procesu ładowania i rozładowania, ustawiania i usuwania typowych usterek w zestawach akumulatorów zasilających oraz zrozumienia zasady działania układu chłodzenia akumulatorów zasilających.
Podstawowa konfiguracja
Zestaw akumulatorów litowo-żelazowo-fosforanowych, scentralizowany system zarządzania akumulatorami, 1 zestaw pomarańczowych przewodów wysokiego napięcia, 1 zestaw przewodów sterujących niskiego napięcia, 1 zestaw specjalnych zacisków do samochodów, 1 zestaw mierników wysokiego napięcia oraz 1 mobilna platforma i panel szkoleniowy.
